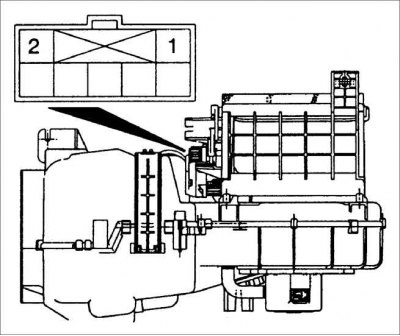

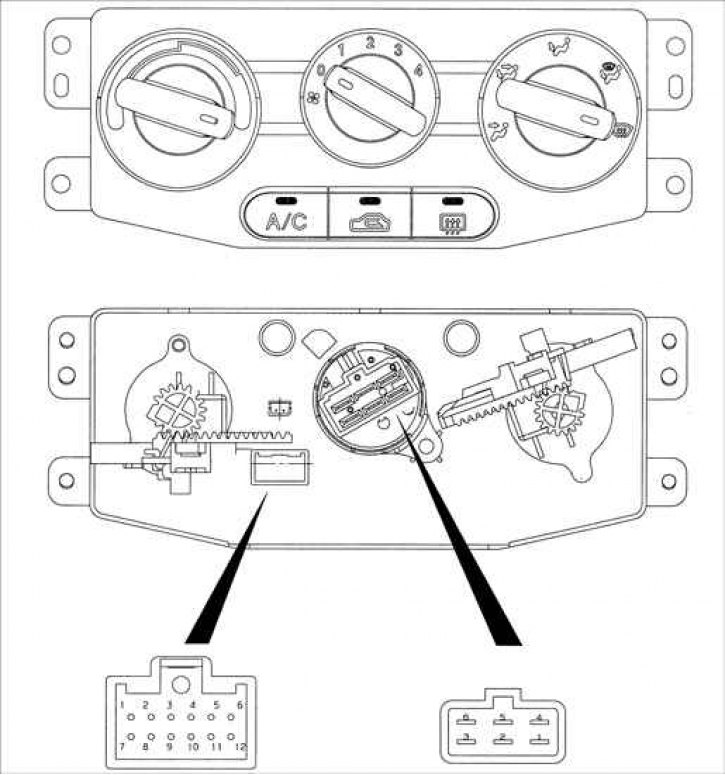

Назначение контактов разъема панели управления системой кондиционирования воздуха
| Разъем | Контакт | Назначение |
| Главный разъем | 1 | ILL() |
| 2 | ILL(–) | |
| 3 | "масса" | |
| 4 | зажигание | |
| 5 | свежий воздух | |
| 6 | режим рециркуляции | |
| 7 | вентилятор | |
| 8 | A/C | |
| 9 | A/C выбор | |
| 10 | задний обогрев | |
| 11 | индикатор заднего обогрева | |
| 12 | В | |
| Разъем вентилятора | 1 | низкая частота вращения |
| 2 | средняя частота вращения | |
| 3 | высокая частота вращения | |
| 4 | "масса" | |
| 5 | управление | |
| 6 | средняя высокая частота вращения |
