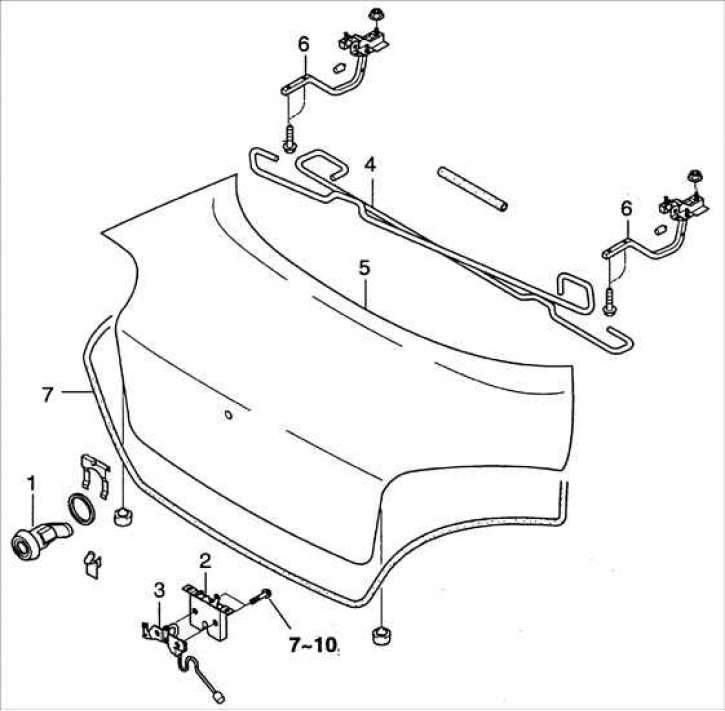

1 – цилиндр замка багажника; 2 – замок крышки багажника; 3 – ударная пластина крышки багажника; 4 – пружина поддержки крышки багажника; 5 – крышка багажника; 6 – шарнир крышки багажника; 7 – профилированная уплотнительная полоса.
Крышка багажника присоединена к кузову двумя шарнирами. Два шарнира связаны друг с другом двумя пружинами и закреплены болтами. Пружины помогают открывать крышку багажника и поддерживают ее в открытом положении.
Профилированная уплотнительная полоса, закрепленная на выступе крышки багажника, предотвращает протекание между багажником и кузовом.
Защелка присоединена в центре основания крышки багажника. Предусмотрена регулировка положения крышки багажника.
Снятие
1. Поднимите крышку багажника.
Внимание! Снятие крышки багажника проводите с помощником.
2. Поддержите крышку багажника в открытом положении.

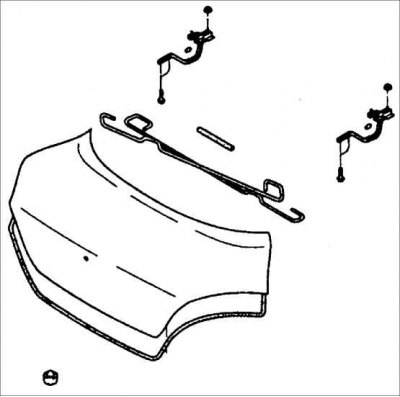

3. Выверните четыре болта крепления шарниров крышки багажника и снимите крышку багажника.
4. Снимите резиновые упоры крышки багажника.
Установка
Внимание! Установку крышки багажника проводите с помощником.
1. Установка крышки багажника проводится в последовательности, обратной снятию.
2. От руки затяните болты крепления шарниров крышки багажника.
3. Закройте крышку багажника.

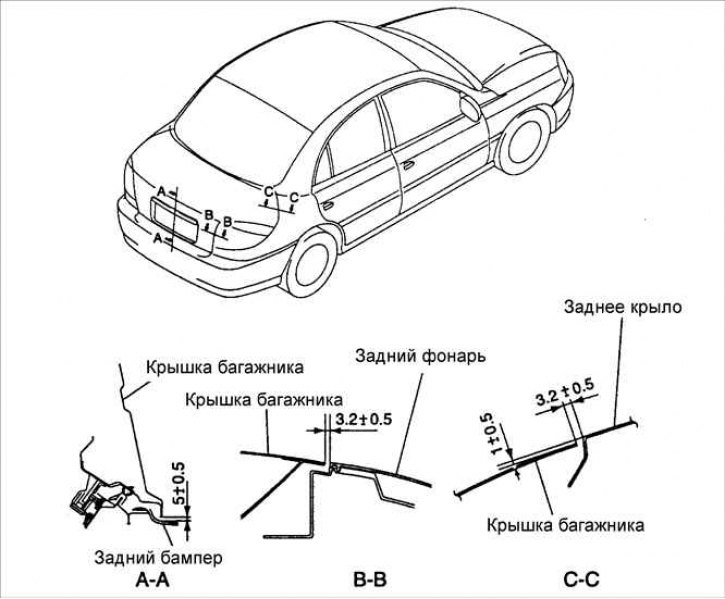

4. Проверьте, и при необходимости, отрегулируйте положение крышки багажника относительно смежных поверхностей перед затягиванием болтов.
Момент затяжки: 9–13 Н·м
5. Проверьте взаимное положение замка крышки багажника и ударной пластины замка. При необходимости, ослабьте болты и перемещая ударную пластину отрегулируйте ее положение.
Момент затяжки: 7–10 Н·м
