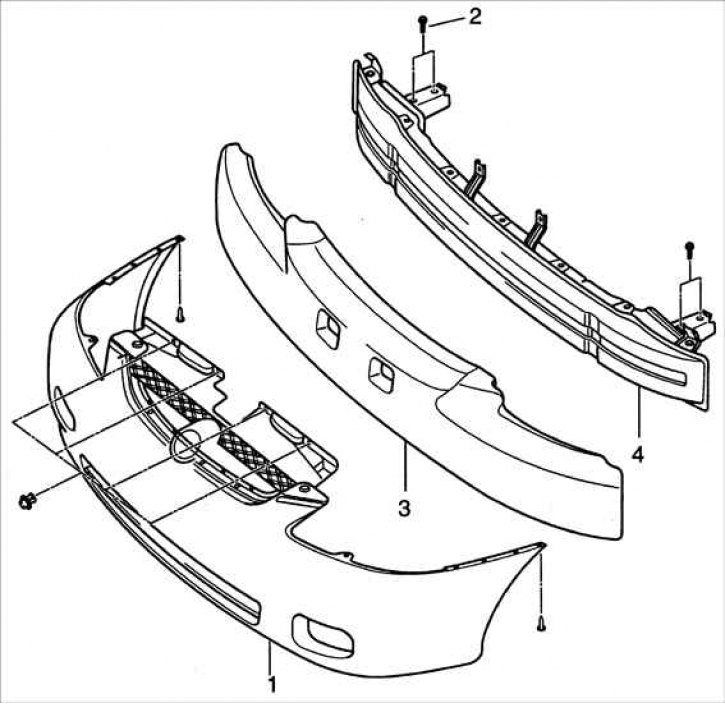

1 – накладка бампера; 2 – болт; 3 – пенный поглотитель энергии; 4 – усилитель бампера.
Передний бампер состоит из трех частей: накладки бампера, пенного поглотителя энергии и усилителя бампера.
Накладка изготовлена из полипропилена. Пенный поглотитель энергии изготовлен из пенополистирола.
Усилитель бампера изготовлен из металла. Пенный поглотитель энергии расположен между накладкой бампера и усилителем.
Снятие

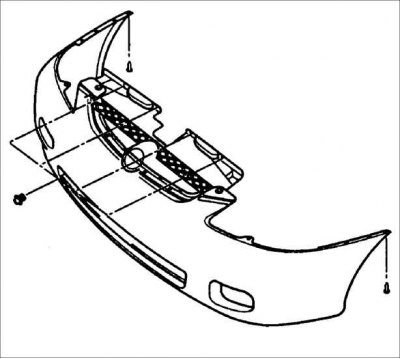

1. Снимите фары.
2. Выверните два болта и освободите четыре фиксатора крепления верхней части бампера.
3. Освободите четыре фиксатора из-под крышки.

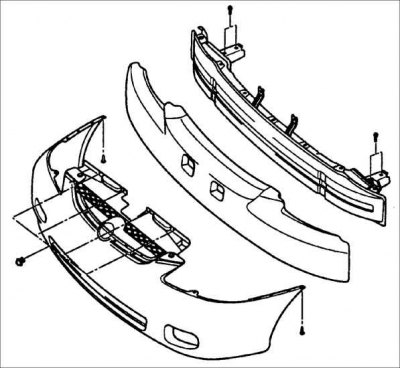

4. Освободите четыре фиксатора крепления основания бампера.
5. Отведите в сторону брызговик арки правого колеса и выверните два винта бокового крепления бампера.
6. Выверните два болта крепления левого кронштейна поддержки бампера.
7. Повторите операции на правой стороне бампера.
8. Снимите бампер.
Установка
Установите передний бампер в последовательности, обратной снятию.
Момент затяжки: 32–47 Н·м
Проверка
Проверьте накладку переднего бампера на отсутствие повреждений и надежность его крепления.
