Оглавление: Снятие ⇣ Установка ⇣
1 – внутренняя ручка открытия двери; 2 – обивка двери; 3 – пылевлагозащитная пленка; 4 – направляющий уплотнитель стекла; 5 – направляющая стекла; 6 – заднее стекло; 7 – уплотнитель заднего стекла двери; 8 – стекло; 9 – стеклоподъемник; 10 – наружная ручка открытия двери; 11 – замок двери; 12 – ограничитель открытия двери; 13 – шарнир двери.
Снятие
Дверь крепится к кузову автомобиля двумя шарнирами и ограничителем открывания двери. Ограничитель открывания двери ограничивает величину открытия двери.
Полое резиновое уплотнение двери установлено на выступе двери и предотвращает проникновение влаги и пыли между дверью и кузовом.
Замок двери тягами соединен с наружной и внутренней ручками открытия двери.
Стеклоподъемник с электрическим приводом состоит из механизма стеклоподъемника с закрепленным на нем стеклом, передней направляющей стекла, переключателя, установленного в подлокотнике и пластмассовой рамы, защищающей все компоненты.
Ударная пластина замка двери может быть отрегулирована для надежного и мягкого закрытия двери.
1. Выверните один винт крепления внешней влагозащитной полосы двери.
2. Снимите внешнюю влагозащитную полосу двери.

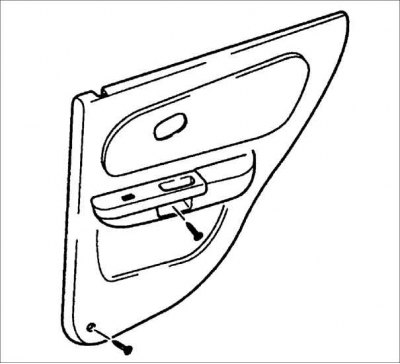

3. Снимите обивку двери.

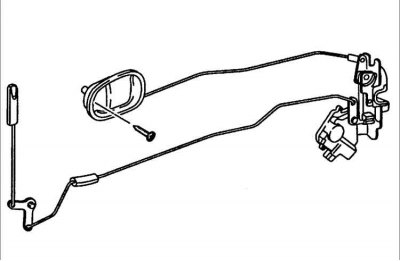

4. Снимите внутреннюю ручку отпирания замка двери в следующем порядке:
- отсоедините от ручки две тяги;
- снимите внутреннюю ручку двери.
5. Снимите пылевлагозащитную пленку, постепенно отделяя ее от рамы двери.
6. Снимите направляющий уплотнитель стекла.
7. Выверните один болт и один винт крепления центральной направляющей стекла.
8. Снимите центральную направляющую стекла.

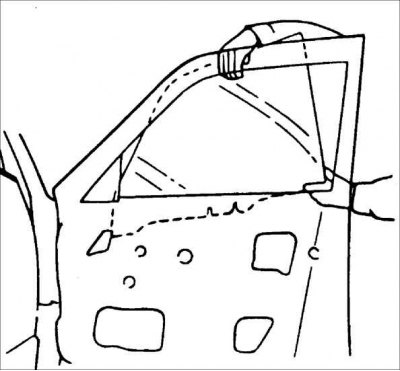

9. Снимите заднее стекло двери.
 |
 |

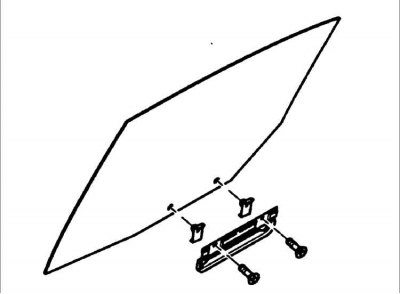

10. Снимите стекло в следующем порядке:
- выверните два болта крепления стекла к стеклоподъемнику;
- наклоняя и поднимая заднюю часть снимите стекло с наружной стороны двери.

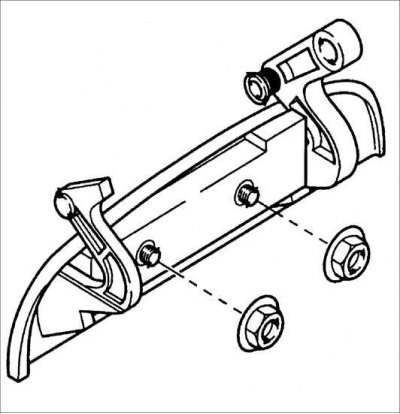

11. Через отверстие во внутренней панели двери выверните две гайки крепления наружной ручки двери.
12. Снимите наружную ручку двери.
13. Выверните три винта крепления замка двери.
14. Через отверстие во внутренней панели двери снимите замок двери.

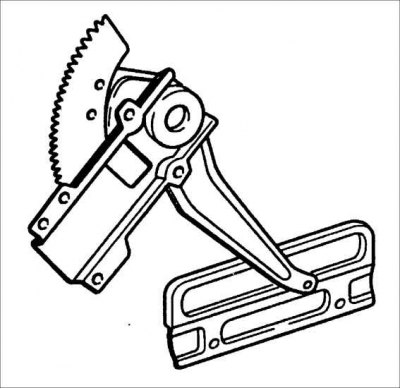

15. Выверните шесть гаек крепления стеклоподъемника.
16. Через отверстие во внутренней панели двери снимите стеклоподъемник.
17. Через отверстие со стороны шарниров вытяните жгут проводов из двери.
18. Снимите внешний молдинг окантовки стекла.
19. Снимите ограничитель открытия двери в следующем порядке:
- выверните болт крепления ограничителя открытия двери;
- через отверстие во внутренней панели двери снимите ограничитель открытия двери.

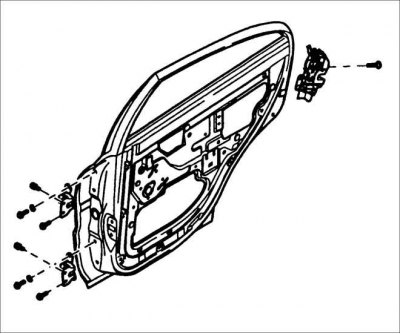

20. Снимите дверь в следующем порядке:
- выверните болты крепления обоих шарниров;
- снимите дверь с автомобиля.
Установка
1. Установите дверь в следующем порядке:
- установите должным образом дверь на автомобиль;
- вверните болты крепления обоих шарниров.
Момент затяжки: 18–30 Н·м
2. Установите ограничитель открытия двери в следующем порядке:
- через отверстие во внутренней панели двери установите ограничитель открытия двери;
- вверните болт крепления ограничителя открытия двери.
3. Установите внешний молдинг окантовки стекла.
4. Со стороны шарниров двери проденьте в дверь жгут проводов.
5. Установите стеклоподъемник на место.
6. Вверните шесть гаек крепления стеклоподъемника.
Момент затяжки: 9–13 Н·м
7. Установите замок двери через отверстие во внутренней панели двери.
8. Закрепите замок двери тремя винтами.
9. Приставьте к двери наружную ручку двери.
10. Установите наружную ручку двери в следующем порядке:
- подсоедините тяги замка к наружной ручке двери;
- закрепите двумя гайками наружную ручку двери.
11. Подсоедините тягу наружной ручки замка двери к замку двери.
12. Установите стекло в следующем порядке:
- для смазки при установке стекла используйте мыльный раствор;
- вставьте снаружи двери сначала переднюю часть стекла, затем, поворачивая и опуская, установите стекло в дверь и расположите его на кронштейне стеклоподъемника.
Внимание! Убедитесь, что стекло правильно установлено в направляющие.
13. Затяните два болта крепления стекла.
Момент затяжки: 2–3 Н·м
14. При необходимости, отрегулируйте положение стекла.
15. Установите заднее стекло в дверь.
16. Установите центральную направляющую стекла.
17. Установите направляющий уплотнитель стекла.
18. Установите на дверь пылевлагозащитную пленку и выведите тяги внутренней ручки открытия замка двери из пылевлагозащитной пленки.
19. Установите внутреннюю ручку двери в следующем порядке:
- подсоедините к ручке две тяги замка двери.
20. Установите обивку двери.
21. Установите внешнюю влагозащитную полосу двери.
22. Переместите стекло вверх до упора.
