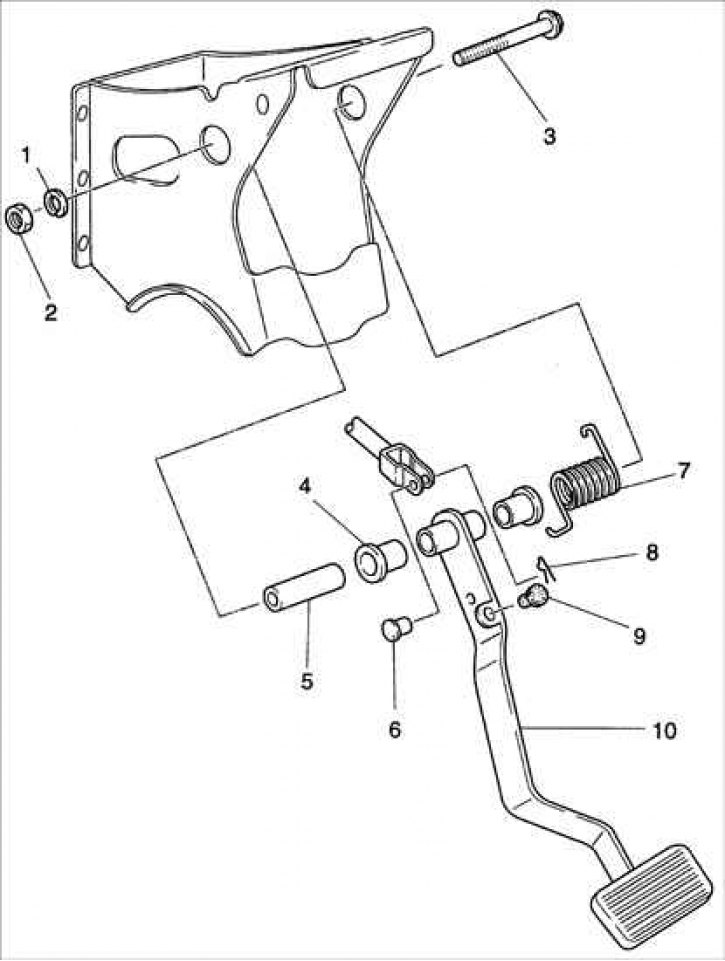

1 – стопорная шайба; 2 – гайка; 3 – болт; 4 – втулка; 5 – распорная втулка; 6 – штифт с головкой и отверстием под шплинт; 7 – возвратная пружина; 8 – шплинт; 9 – резиновый упор; 10 – педаль тормоза.
Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. В салоне автомобиля извлеките шплинт, крепящий штифт с головкой и отверстием под шплинт и извлеките штифт.
3. Отверните гайку и снимите стопорную шайбу.
4. Снимите распорную втулку с шарнирного болта.
5. Переместите болт вправо и снимите его.
6. Снимите педаль тормоза, возвратную пружину и распорные втулки.
7. При необходимости снимите накладку педали тормоза и резиновый упор.
Установка
1. При необходимости установите резиновый упор педали тормоза, педаль тормоза и втулку педали тормоза.
2. Установите распорную втулку педали тормоза и шарнирный болт.
3. Установите возвратную пружину педали тормоза.
4. Установите педаль сцепления.
5. Установите распорную втулку педали сцепления.
6. Установите шарнирный болт, шайбу и наверните гайку.
7. Установите штифт с головкой и отверстием под шплинт и новый шплинт.
8. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
9. После установки проверьте и отрегулируйте высоту установки педали и свободный ход педали тормоза.
