Нижний рычаг передней подвески — снятие, проверка и установка (Kia Rio DC)

Снятие

1. Поднимите переднюю часть автомобиля и закрепите на опорах.

2. Снимите колесо.

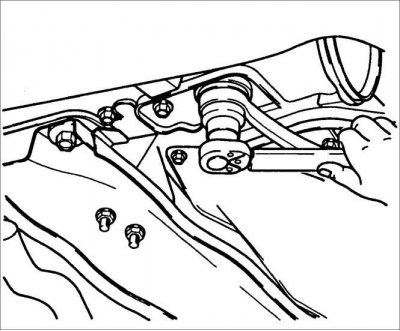

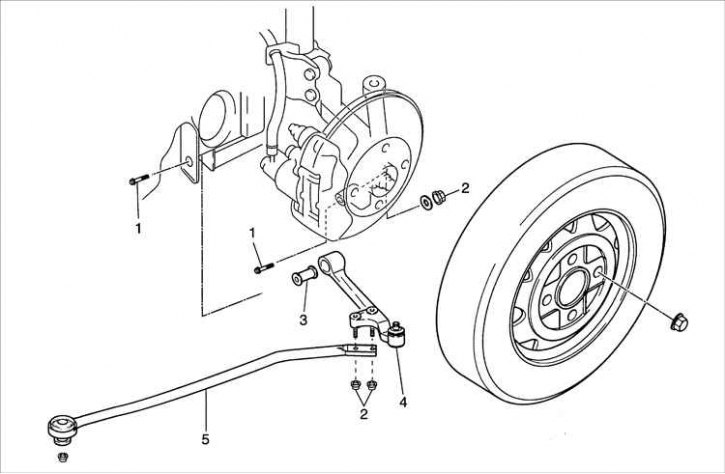

3. Выверните болт крепления продольного рычага к кронштейну кузова.

4. Выверните две гайки крепления продольного рычага к нижнему рычагу.

5. Снимите продольный рычаг с нижнего рычага и снимите переднюю втулку и шайбу.

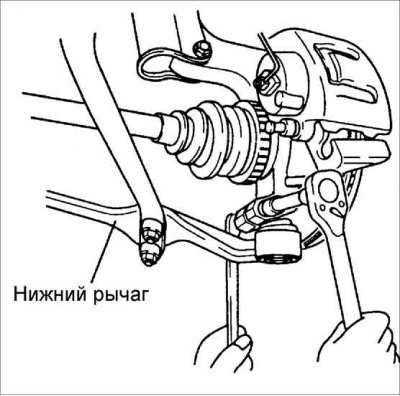

6. Выверните гайку и снимите болт крепления цапфы шарового шарнира к поворотному кулаку. Отделите шарнир нижнего рычага от поворотного рычага.



7. Отверните гайку, извлеките болт и отделите внутреннюю часть нижнего рычага от кронштейна кузова.

Проверка

Проверьте следующие места и восстановите или, при необходимости, замените детали:

• наличие деформации или трещин в нижнем рычаге;
• износ или повреждение резиновых втулок;
• не соответствует требуемому значению момент проворачивания цапфы шарового шарнира нижнего рычага.

Установка

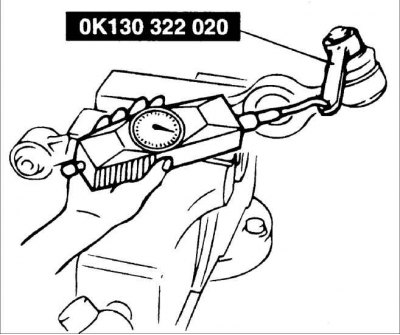

1. Закрепите шаровой шарнир в тисках. Установите на цапфу шарового шарнира нижнего рычага специальное приспособление ОК130 322 020, зацепите за него динамометр и измерьте момент проворачивания цапфы.

• Момент проворачивания цапфы шарового шарнира: 1,0–3,5 Н·м
• Момент на шкале прибора: 10–35 Н

2. Установите внутреннюю часть рычага в кронштейн кузова и закрепите болтом и гайкой, затянув их от руки.

3. Установите цапфу шарового шарнира нижнего рычага в поворотный кулак и закрепите болтом и гайкой.

Момент затяжки: 54–68 Н·м

4. Затяните болт крепления внутренней части нижнего рычага к кронштейну кузова.

Момент затяжки: 118–147 Н·м

5. Установите продольную тягу на нижний рычаг и закрепите двумя гайками.

6. Закрепите переднюю часть продольной тяги на кузове.

Момент затяжки: 118–147 Н·м
