Проверка
1. Поднимите переднюю часть автомобиля так, чтобы передние колеса незначительно приподнялись над землей.

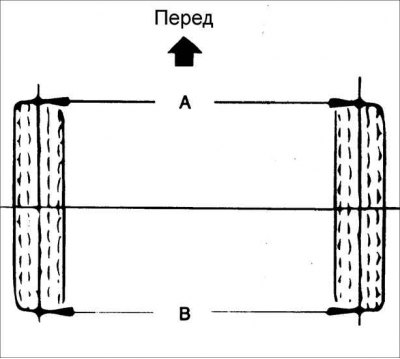

2. Вручную проверните колеса и проведите линии по центру шин.
3. Установите передние колеса для движения прямо вперед и опустите автомобиль.
4. Измерьте расстояние между проведенными линиями с передней и задней сторон колес. Оба расстояния должны быть измерены на одинаковом расстоянии от земли. Расстояние между колесами в задней части должно быть больше чем в передней части на 4±3 мм.
Регулировка

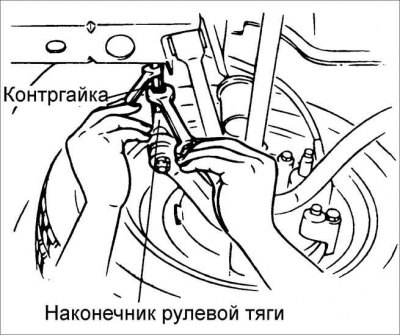

Если схождение не соответствует требуемому значению, ослабьте левую и правую контргайки наконечников рулевых тяг, затем вращая тяги установите требуемые углы. Затяните контргайки.
Внимание! Левые и правые наконечники рулевых тяг имеют правую резьбу. Для уменьшения схождение необходимо вращать правую и левую рулевые тяги, выворачивая их из наконечников рулевых тяг и наоборот.
Внимание! Один полный поворот обеих соединительных тяг изменяет положительное схождение примерно на 6 мм. Может быть придется вращать одну рулевую тягу больше чем другую, чтобы достигнуть требуемого угла схождения, при сохранении установки положения рулевого колеса.
 |
 |

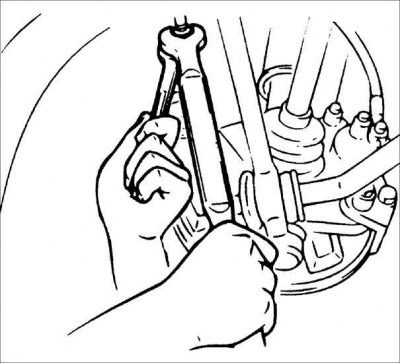

Затяните контргайки наконечников рулевых тяг.
Момент затяжки: 34–50 Н·м
