Передняя подвеска

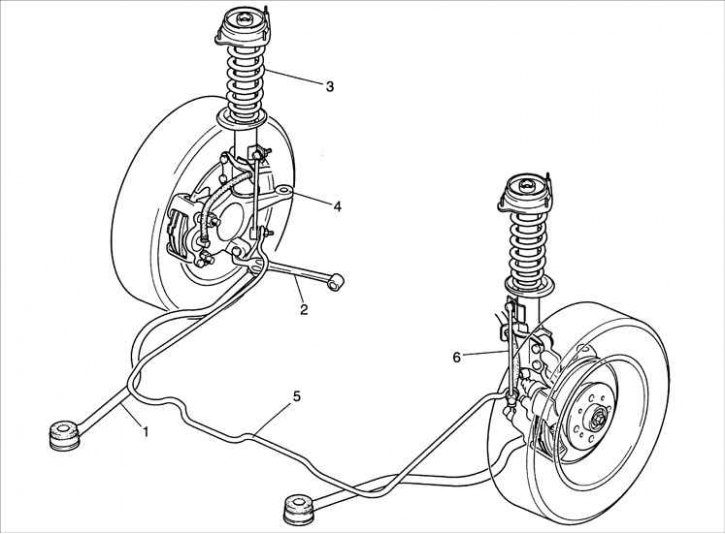

1 – продольная тяга передней подвески; 2 – нижний рычаг передней подвески; 3 – стойка передней подвески; 4 – поворотный кулак; 5 – стабилизатор поперечной устойчивости; 6 – тяга стабилизатора.
Передняя подвеска состоит из стойки MacPherson, одного нижнего поперечного рычага и одной продольной тяги подвески с каждой стороны автомобиля.
Передняя подвеска состоит из следующих элементов:
- продольная тяга ограничивает продольное перемещение и поддерживает нижний рычаг передней подвески;
- нижний рычаг передней подвески через шаровой шарнир крепится к поворотному кулаку. Шаровой шарнир обеспечивает поворот передних колес и перемещение колеса в вертикальной плоскости;
- верхний конец каждой стойки закреплен на кузове. Развал и угол поворотного шкворня не регулируются;
- резиновые втулки нижнего рычага и продольной тяги обеспечивают подвижность соединений и смягчают ударные нагрузки;
- кованый поворотный кулак крепится болтами к амортизатору. Нижняя часть поворотного кулака крепится к шаровому шарниру нижнего поперечного рычага;
- наклон кузова на поворотах компенсируется стабилизатором поперечной устойчивости;
- передние колеса закреплены на ступицах, установленных на подшипниках в поворотных кулаках.
Задняя подвеска

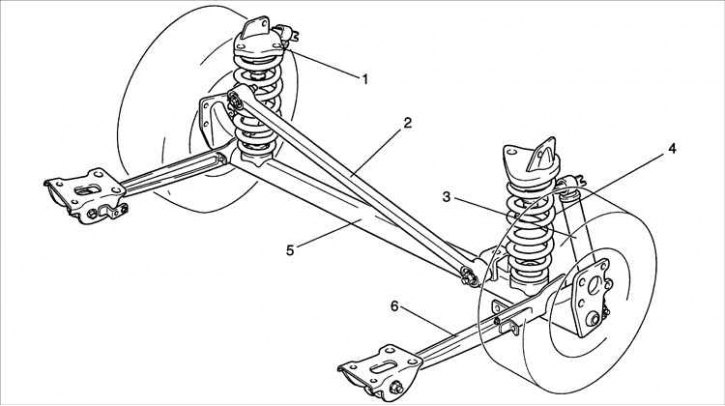

1 – опора; 2 – тяга компенсации бокового перемещения балки задней подвески; 3 – задняя стойка; 4 – цилиндрическая пружина; 5 – балка задней подвески; 6 – продольные рычаги задней балки.
Задняя подвеска выполнена в виде неразрезной балки кручения с пружиной и амортизатором.
Задняя подвеска состоит из следующих элементов:
- полунезависимая балка задней подвески тянущего типа с колесами, жестко соединенными балкой кручения;
- задняя балка обеспечивает надежное выравнивание задних колес и за счет кручения создает ограниченное независимое перемещение колес, а также выполняет роль стабилизатора поперечной устойчивости;
- для уменьшения вибраций, передаваемых на кузов автомобиля, в кронштейнах переднего крепления балки установлены резиновые втулки и резиновые подушки в местах верхнего крепления амортизаторов.
