Стеклоочистители ветрового и заднего стекол

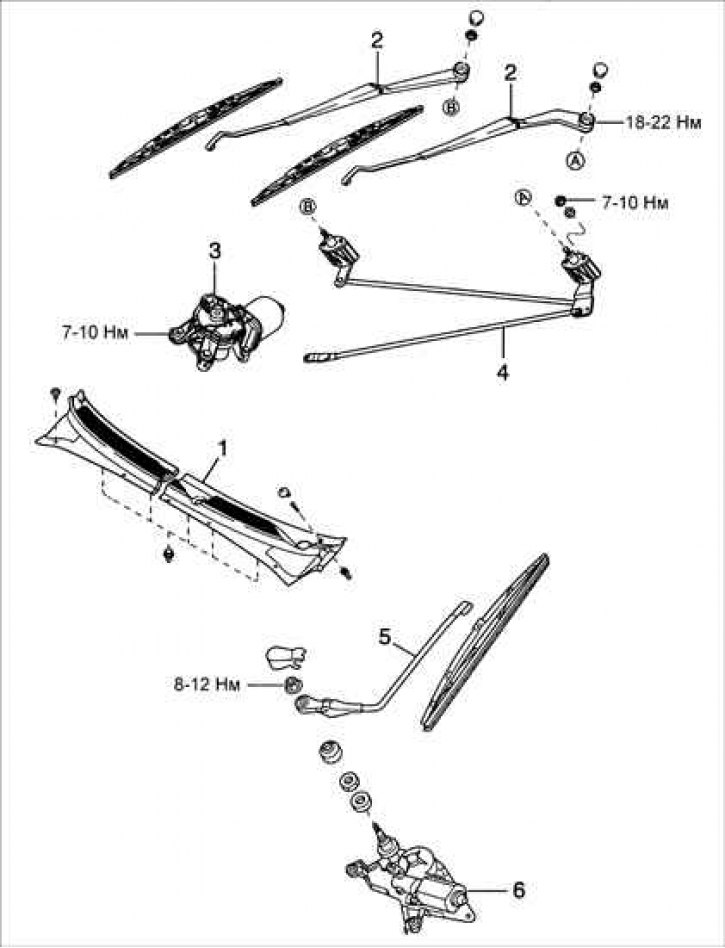

1 – решетка капота; 2 – рычаг стеклоочистителя ветрового стекла; 3 – двигатель стеклоочистителя ветрового стекла; 4 – тяги стеклоочистителя ветрового стекла; 5 – рычаг стеклоочистителя заднего стекла; 6 – двигатель стеклоочистителя заднего стекла.

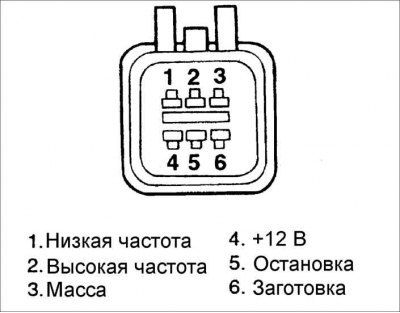

Проверка частоты работы стеклоочистителя
1. Отсоедините разъем от двигателя стеклоочистителя.
2. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к контакту 4 разъема, а отрицательную клемму – к контакту 1.
3. Убедитесь, что двигатель стеклоочистителя работает на низкой частоте вращения.
4. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к контакту 4 разъема, а отрицательную клемму – к контакту 2.
5. Убедитесь, что двигатель стеклоочистителя работает на высокой частоте вращения.

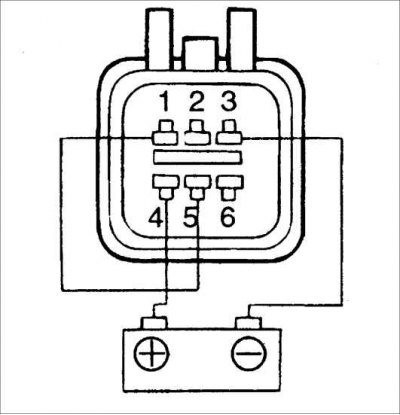

Проверка автоматической остановки щеток в исходном состоянии
1. Включите двигатель на низкой частоте вращения.
2. Отсоединив провод от контакта 1 разъема, остановите двигатель в любом положении, кроме исходного.
3. Соедините контакты 1 и 5 разъема.
4. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к контакту 4 разъема, а отрицательную клемму – к контакту 3.
5. Проверьте, что двигатель стеклоочистителя выключается в исходном положении щеток стеклоочистителя.
Регулировка
1. Установите рычаги стеклоочистителя на оси в исходном положении.
2. Наверните гайки крепления рычагов и затяните их требуемым моментом.
Момент затяжки: 18–22 Н·м

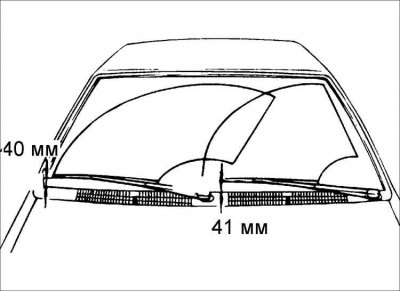

3. Установите крышки на гайки и проверьте работу стеклоочистителя ветрового стекла. Щетки стеклоочистителя должны остановиться в исходном положении на расстоянии 41 мм со стороны переднего пассажира и – 40 мм со стороны водителя.
