Стартер

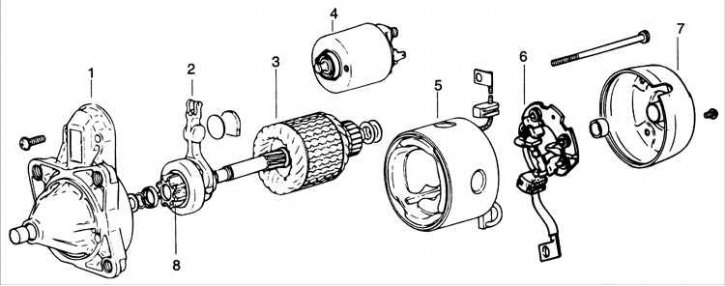

1 – передняя крышка; 2 – рычаг; 3 – ротор; 4 – тяговое реле; 5 – статор с катушками; 6 – щеткодержатель со щетками; 7 – задняя крышка; 8 – обгонная муфта.
Разборка

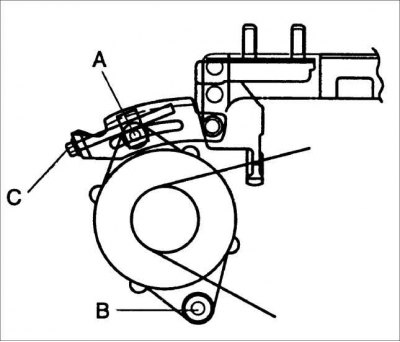

1. Выверните гайку с клеммы М.
2. Снимите провод статора с клеммы М.
Внимание! При наличии прокладок между тяговым реле и корпусом стартера, соберите и отложите их в сторону.

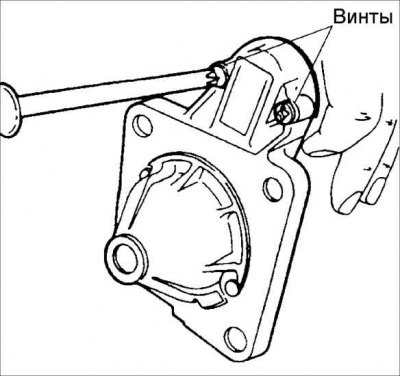

3. Выверните два винта и снимите тяговое реле.
4. Снимите пружину плунжера тягового реле.

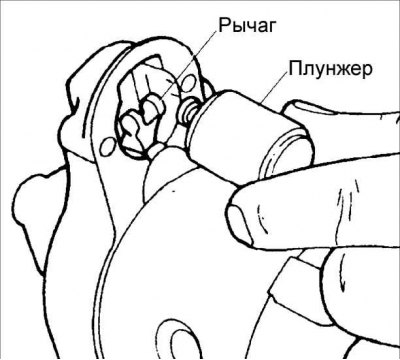

5. Отсоедините плунжер от рычага и снимите плунжер.
6. Выверните шпильки крепления задней крышки. Снимите переднюю крышку с двигателя стартера. При наличии снимите с двигателя планетарную передачу.
7. Снимите рычаг.

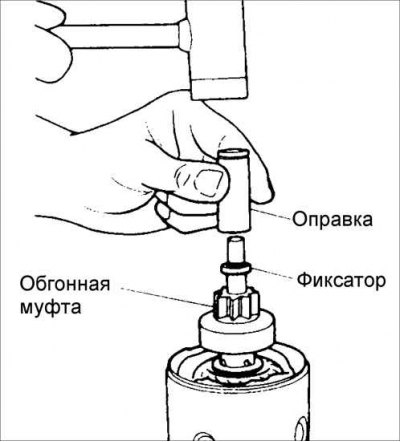

8. Трубчатой оправкой сбейте фиксатор стопорного кольца.
9. Снимите стопорное кольцо.
10. Снимите фиксатор стопорного кольца и обгонную муфту.
11. Выверните два винта и снимите заднюю крышку со щеткодержателем.
12. Извлеките ротор из статора.
13. Снимите шайбы с вала ротора.
Сборка
1. Установите ранее снятые шайбы на вал ротора.
2. Установите ротор в корпус статора.

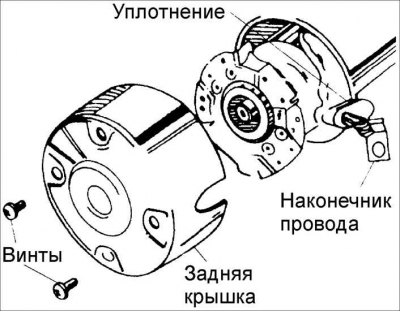

3. Установите щеткодержатель в заднюю крышку и закрепите винтами.
Момент затяжки: 2,4–4,4 Н·м

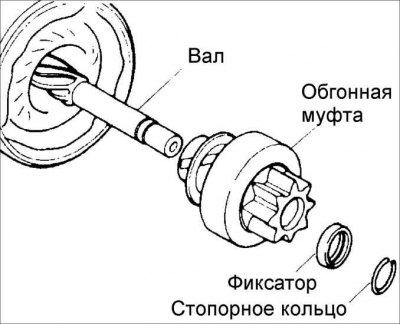

4. Установите обгонную муфту и фиксатор стопорного кольца на вал ротора.

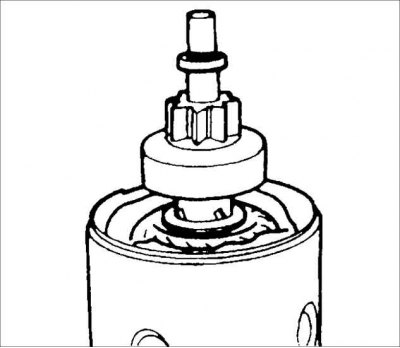

5. Установите стопорное кольцо в канавку вала ротора.
6. Установите фиксатор стопорного кольца на стопорное кольцо.

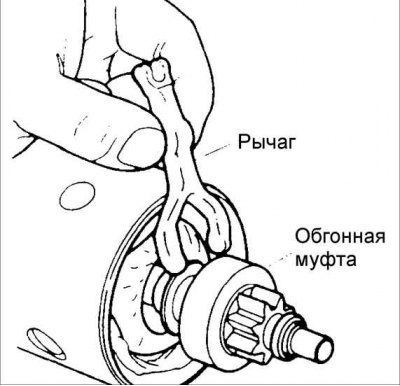

7. Установите рычаг.
8. При наличии установите планетарную передачу.
9. Установите переднюю крышку.

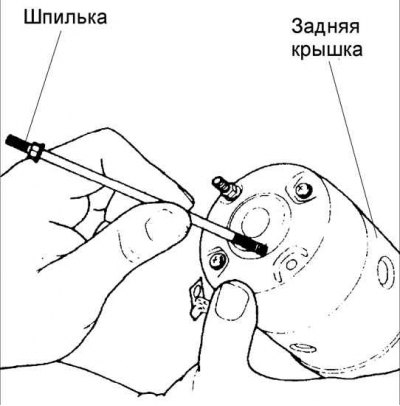

10. Со стороны задней крышки установите и вверните шпильки.
Момент затяжки: 3,8–7,1 Н·м

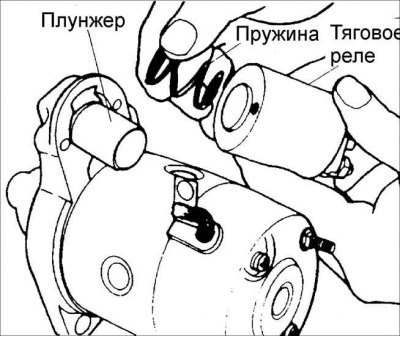

11. Вставьте плунжер в рычаг.
12. Вставьте пружину тягового реле.
13. Установите тяговое реле и закрепите винтами.
Момент затяжки: 4,1–7,6 Н·м
14. Подайте напряжение аккумуляторной батареи к клемме S и корпусу тягового реле и проверьте, что плунжер выдвигается наружу и останавливается.

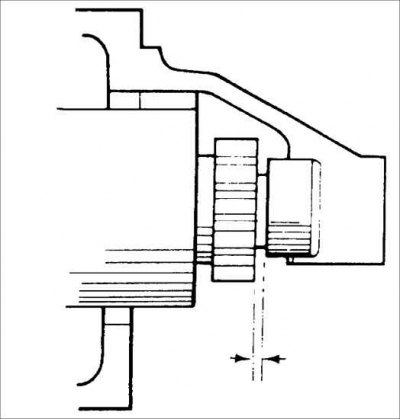

15. Измерьте зазор между фиксатором стопорного кольца и фланцем передней крышки.
Зазор: 2,0 мм
Внимание! Не подавайте напряжение аккумуляторной батареи на тяговое реле в течение более 10 с.

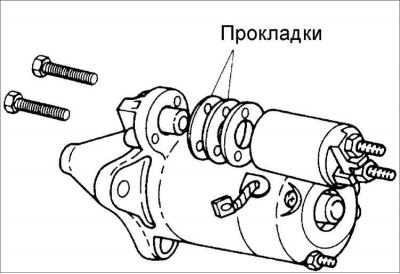

16. Если зазор отличается от требуемого, отрегулируйте его, увеличивая или уменьшая число прокладок между тяговым реле и передней крышкой.
17. Подсоедините провод катушки статора к клемме М тягового реле.
