Электросхема diagnosis connector, OBD-II check connector (Kia Rio DC)

0

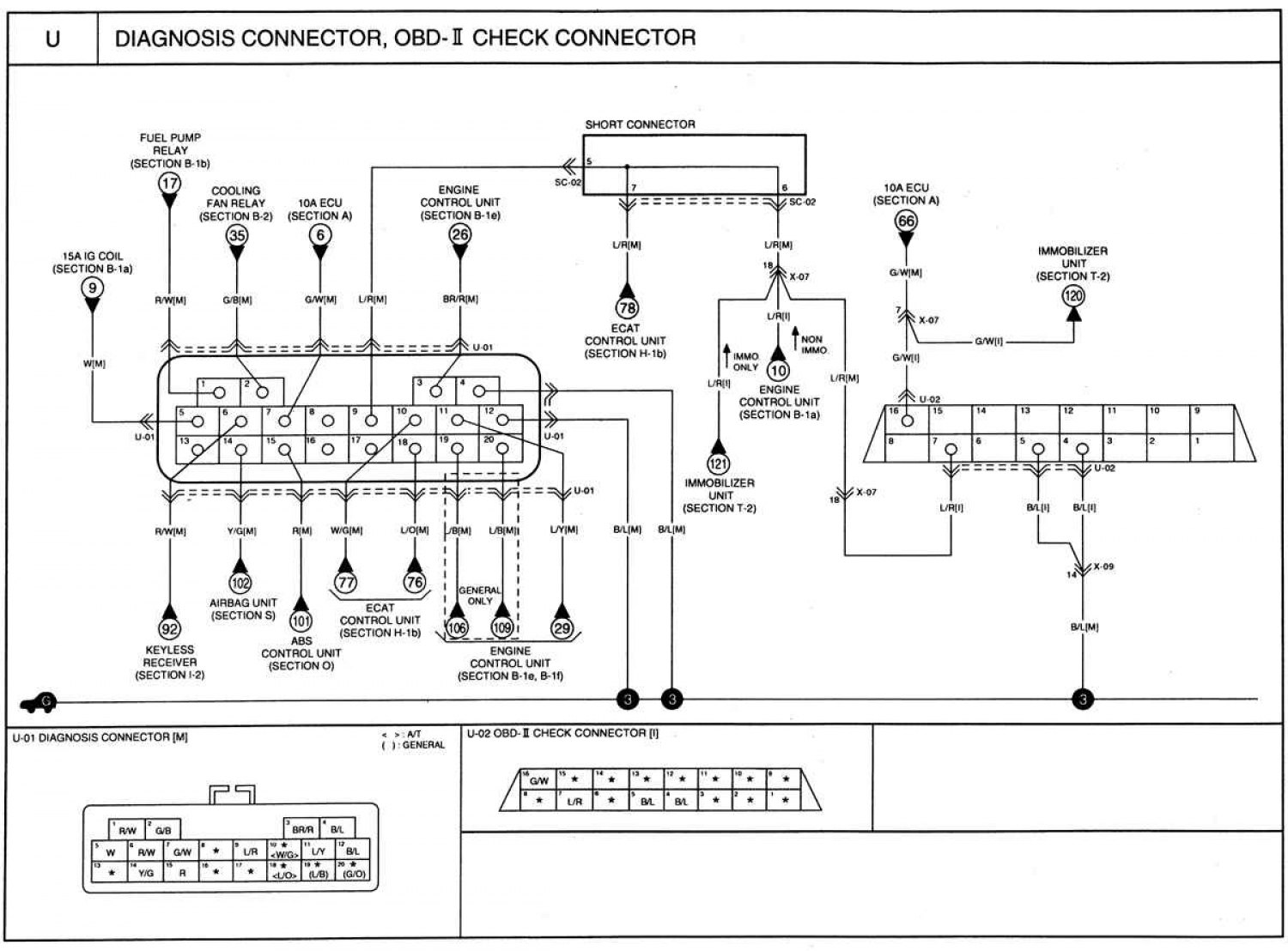

Diagnosis connector, OBD-II check connector

Diagnosis connector, OBD-II check connector

Открыть большую картинку в новой вкладке »

Эту статью проверил автоэксперт Дмитрий Смирнов
