Передние противотуманные фары
Открыть большую картинку в новой вкладке »

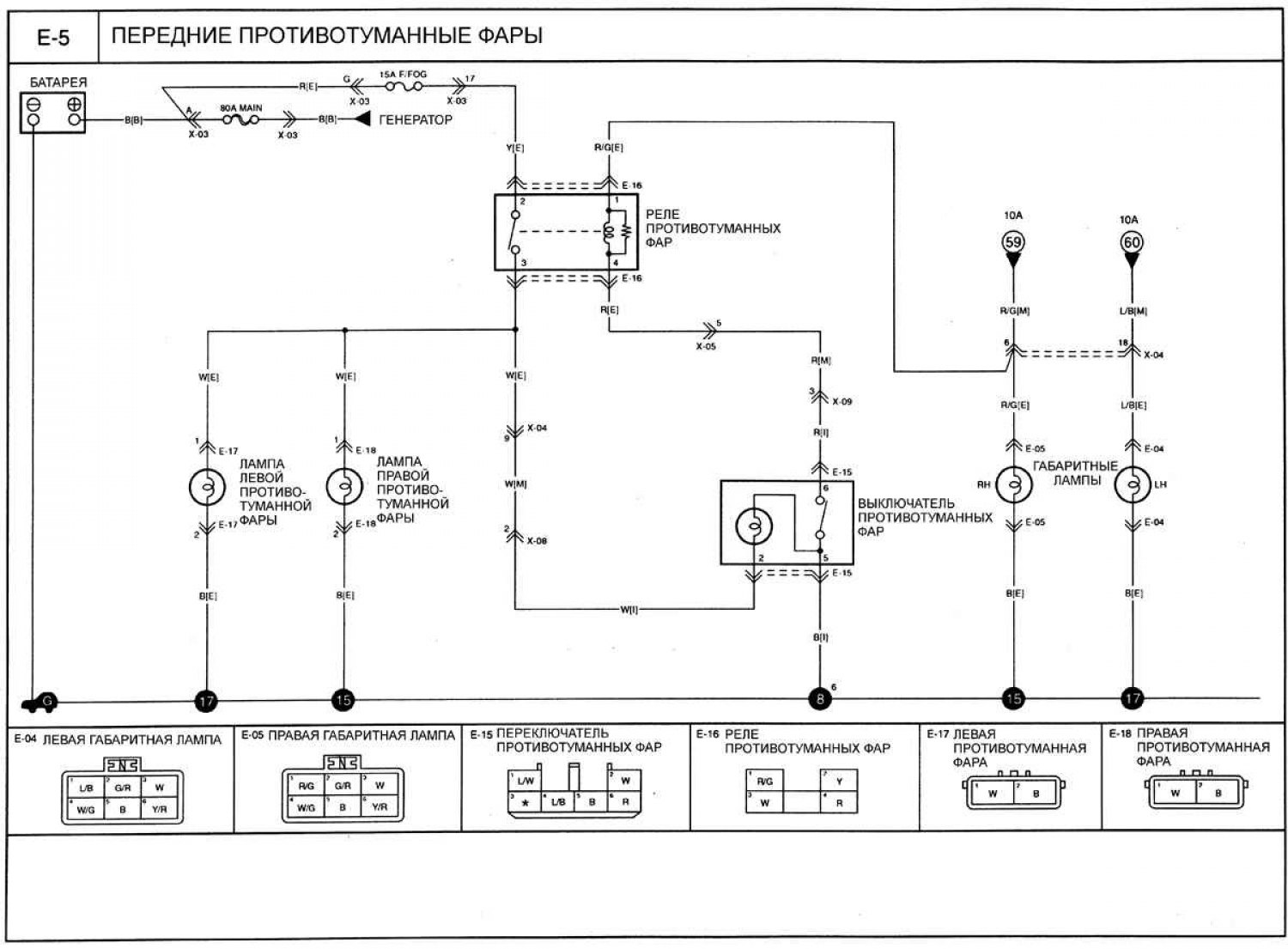

Электросхема передних противотуманных фар (Kia Rio DC)
