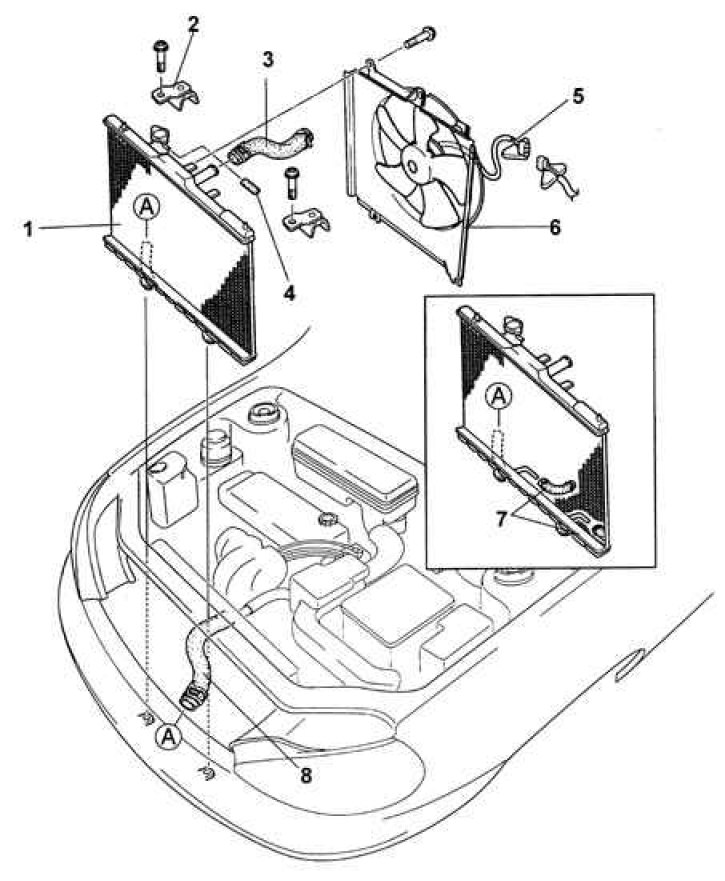

Последовательность снятия радиатора
1 – радиатор; 2 – кронштейн радиатора; 3 – шланг радиатора; 4 – шланг расширительного бачка; 5 – разъем вентилятора радиатора; 6 – вентилятор радиатора; 7 – шланг масляного радиатора; 8 – шланг радиатора.
Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите заборник свежего воздуха.
3. Слейте охлаждающую жидкость в подходящий контейнер.
4. Снимите все детали в последовательности, показанной на рисунке.
Проверка
1. Проверьте радиатор на отсутствие трещин, повреждений и отсутствия утечек.
2. Проверьте на отсутствие погнутых пластин радиатора. При необходимости, используя расческу, выпрямите платины.
3. Проверьте состояние входного и выходного патрубков радиатора.
Установка
1. Установка проводится в последовательности, обратной снятию.
2. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
3. Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
4. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
