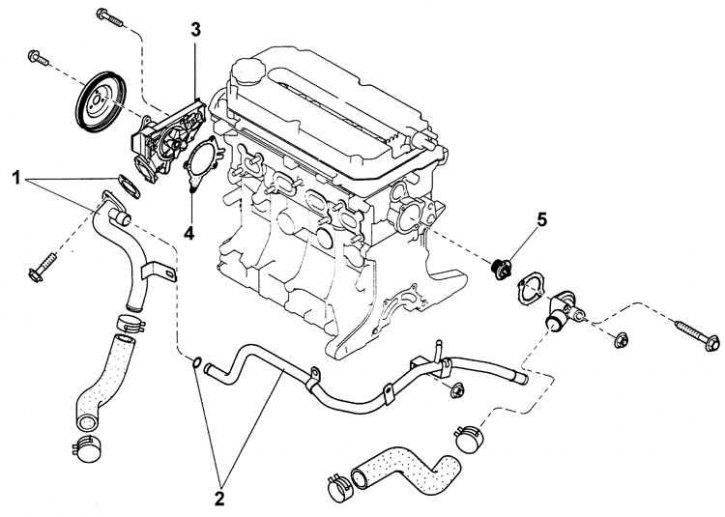

Последовательность снятия водяного насоса, термостата и труб системы охлаждения
1 – входная труба системы охлаждения и прокладка; 2 – обводная труба и уплотнительное кольцо круглого сечения; 3 – водяной насос; 4 – прокладка водяного насоса; 5 – термостат.
Снятие
Внимание! Водяной насос не ремонтопригоден и в случае выхода его из строя замените его в сборе.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите ремень привода навесных агрегатов.
3. Снимите зубчатый ремень.
4. Снимите насос усилителя рулевого управления для того, чтобы снять входную трубу системы охлаждения.
5. Снимите все детали в последовательности, показанной на рисунке.
Проверка
1. Проверьте водяной насос на отсутствие трещин и повреждений.
2. Проверните вал водяного насоса и проверьте плавность вращения при отсутствии шума.
3. При необходимости замените водяной насос.
Установка
1. Очистите от остатков прокладки и инородного материала поверхность уплотнения водяного насоса.
2. Установите на водяной насос новую прокладку.
Исключите падение прокладки, так как слой герметика, нанесенный на прокладку, может быть поврежден. Установите прокладку стороной с герметиком к уплотняемой поверхности.
3. Дальнейшая установка проводится в последовательности, обратной снятию.
4. Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
5. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
6. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
