- повреждения или деформация стержня клапана;
- повреждения тарелки клапана;
- повреждения или неравномерный износ торца стержня клапана.

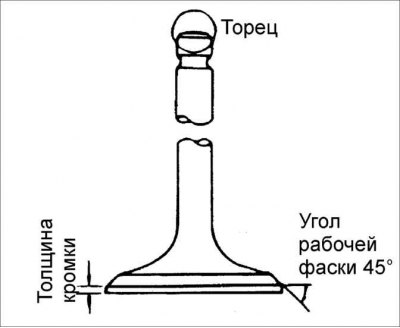

2. Проверьте ширину фаски на торце стержня клапана. При необходимости отремонтируйте или замените клапан.
Ширина фаски:
- Впускные клапана: 1,0 мм
- Выпускные клапана: 1,0 мм

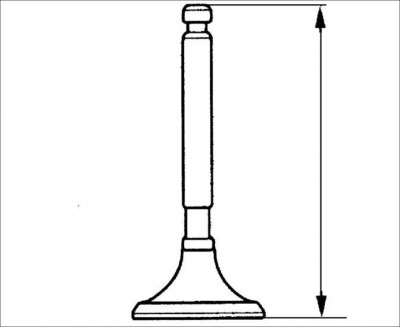

3. Измерьте длину каждого клапана.
| Длина клапана, мм | A5D | A3E | |
| Впускные клапана | Номинальная | 96,450 | 104,950 |
| Минимальная | 96,250 | 104,750 | |
| Выпускные клапана | Номинальная | 95,550 | 103,450 |
| Минимальная | 95,350 | 103,250 | |

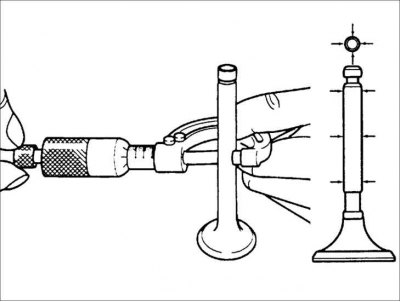

4. Микрометром в нескольких местах по высоте измерьте диаметр стержня клапана.
| Диаметр стержня клапана, мм | A5D | A3E | |
| Впускные клапана | Номинальная | 5,465–5,480 | 6,455–6,470 |
| Минимальная | 5,425 | 6,415 | |
| Выпускные клапана | Номинальная | 5,430–5,450 | 6,450–6,465 |
| Минимальная | 5,390 | 6,410 | |
5. Нутромером в нескольких местах измерьте внутренний диаметр направляющих втулок клапанов.
Внутренний диаметр направляющих втулок:
- Двигатель A5D: 5,500–5,515 мм
- Двигатель A3E: 6,500–6,515 мм

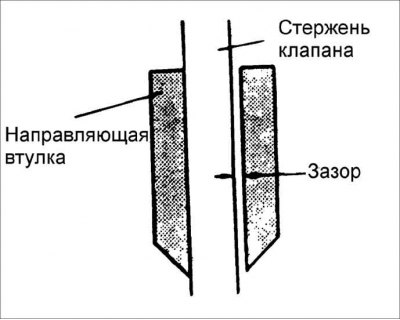

6. Вычислите зазор между направляющей втулкой и стержнем клапана. Для этого вычтите наружный диаметр стержня клапана от внутреннего диаметра соответствующей направляющей втулки клапана.
Зазор:
- Двигатель A5D:
- Впускные клапана: 0,020–0,050 мм
- Выпускные клапана: 0,050–0,085 мм
- Двигатель A3E:
- Впускные клапана: 0,030–0,060 мм
- Выпускные клапана: 0,035–0,065 мм
7. Если зазор превышает предельно допустимое значение, замените клапан и/ или направляющую втулку клапана.
 |
 |

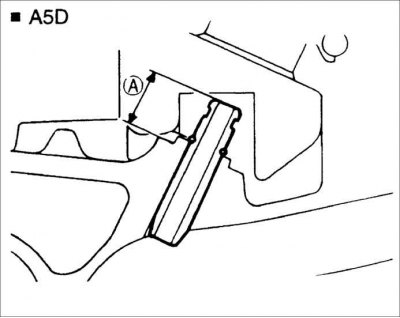

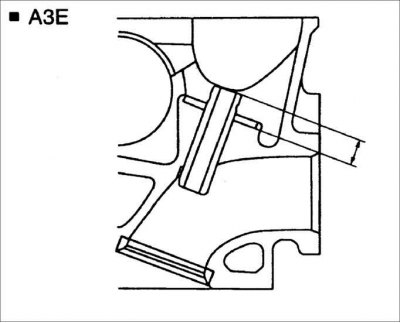

8. Измерьте высоту выступания каждой втулки клапана. При необходимости замените направляющую втулку клапана.
Высота выступания втулки клапана:
- Двигатель A5D:
- Впускные клапана: 12,8–13,4 мм
- Выпускные клапана: 12,8–13,4 мм
- Двигатель A3E:
- Впускные клапана: 10,2–10,8 мм
- Выпускные клапана: 10,2–10,8 мм
Внимание! Направляющие втулки впускных и выпускных клапанов различны.
