1. Пустите двигатель и прогрейте его до нормальной рабочей температуры. Оставьте двигатель работать на частоте вращения холостого хода.
2. Стетоскопом или отверткой послушайте звуки, создаваемые форсунками при их работе.
Внимание! Бензин взрывоопасен, поэтому при работе с элементами топливной системы обеспечьте нормальную вентиляцию рабочего места, не пользуйтесь огнем, искрящими устройствами, открытыми пожароопасными световыми приборами и не курите.
Внимание! Убедитесь, что топливные форсунки надежно закреплены на топливной магистрали, что исключит их перемещение и возможное повреждение.
3. При отсутствии звуков, создаваемых форсунками при их работе измерьте сопротивление форсунок.
4. Если сопротивление форсунок в порядке, проверьте целостность электрических цепей между топливными форсунками и контактами 47, 48, 49, и 50 разъема электронного блока управления двигателем.
Проверка герметичности топливных форсунок
1. Снимите форсунки вместе с топливной магистралью.

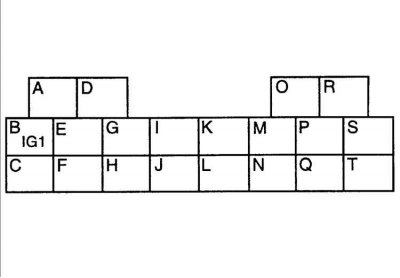

2. Для подачи топлива к форсункам, шлангом соедините топливную магистраль с трубопроводом подачи топлива.
3. Дополнительным проводом соедините клеммы FUEL PUMP (топливный насос) и В диагностического разъема.
4. Включите зажигание.
5. Наклоните топливные форсунки под углом 60° и проверьте, что отсутствуют утечки топлива из форсунок.
6. При наличии утечек замените форсунку.
7. Выключите зажигание и снимите дополнительный провод.
Проверка производительности топливных форсунок
1. Снимите форсунки вместе с топливной магистралью.
2. Для подачи топлива к форсункам шлангом соедините топливную магистраль с трубопроводом подачи топлива.
3. Подсоедините разъемы к форсункам.
4. Дополнительным проводом соедините форсунки с проводом (BRN) блока управления и массой.
5. Включите зажигание.
6. Используя мерный сосуд измерьте объем топлива распыляемый форсункой за 1 мин.
Производительность топливной форсунки:
- Двигатель A3E: 180 см³/мин
- Двигатель A5D: 190 см³/мин
7. Если производительность форсунки отличается от требуемой, замените форсунку.
Внимание! При повторной установке топливной магистрали и форсунок используйте новые уплотнительные кольца, предварительно смазав их тонким слоем моторного масла.
Проверка сопротивления топливных форсунок
1. Отсоедините разъемы от форсунок.

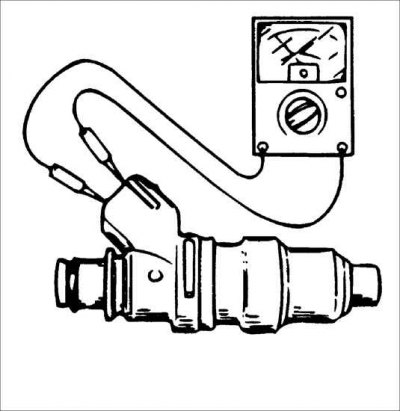

2. Омметром измерьте сопротивление каждой форсунки.
Сопротивление: 13,5–15,5 Ом при 20°C
3. Если сопротивление форсунки отличается от требуемого, замените форсунку.
