Оглавление: Снятие ⇣ Установка ⇣

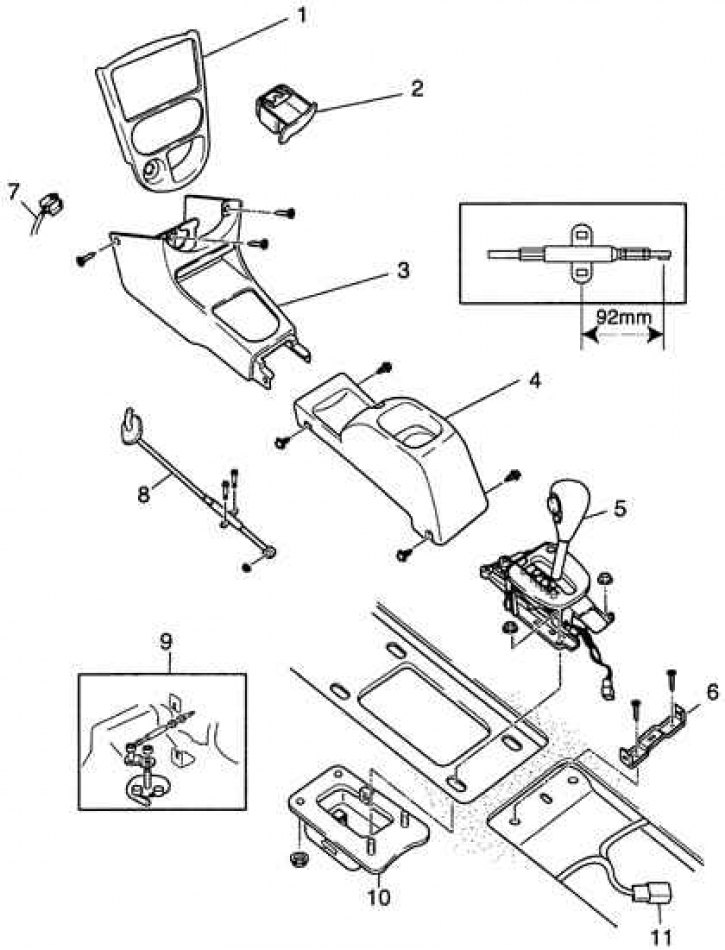

1 – центральная панель; 2 – пепельница; 3 – передняя секция центральной консоли; 4 – центральная консоль; 5 – рычаг селектора; 6 – кронштейн; 7 – разъем прикуривателя; 8 – трос селектора; 9 – трос селектора; 10 – установочная пластина; 11 – разъем.
Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите пепельницу и выверните два винта.
3. Отсоедините разъем прикуривателя и снимите центральную панель.
4. Снимите переднюю секцию центральной консоли и центральную консоль.
5. Переместите рычаг селектора в позицию Р.
6. Выверните два болта крепления оболочки троса селектора.
7. Выверните гайки крепления троса селектора.
8. Выверните гайки крепления троса блокировки и отсоедините его от замка блокировки.

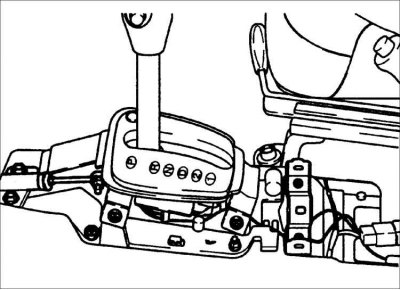

9. Снимите кронштейн.

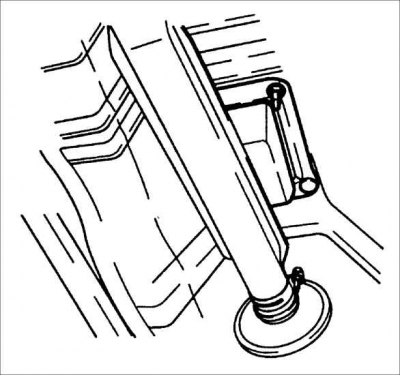

10. Отсоедините разъем переключателя режимов работы O/D.
11. Выверните гайки крепления опорной плиты селектора и снимите рычаг селектора в сборе.
Установка
1. Установите рычаг селектора и закрепите опорную плиту селектора гайками.
Момент затяжки: 15,7–22,6 Н·м

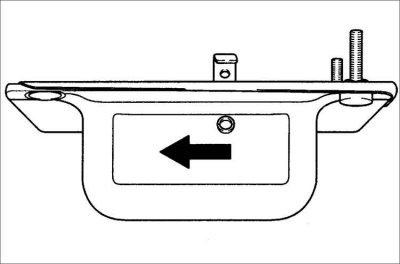

Внимание! При установке опорной плиты селектора стрелка на плите должна быть направлена к передней части автомобиля.
2. Установите кронштейн.
3. Подсоедините разъем переключателя режимов работы O/D.
4. Переместите рычаг селектора в позицию Р.
5. Затяните гайки крепления опорной плиты рычага селектора.
Момент затяжки: 6,8–9,8 Н·м
6. Затяните болт крепления троса селектора и гайки.
Момент затяжки: 6,8–9,8 Н·м
7. Затяните гайки крепления троса блокировки.
Момент затяжки: 9,8–14,7 Н·м
8. Установите переднюю секцию центральной консоли и центральную консоль.
9. Установите центральную панель и подсоедините разъем подсветки прикуривателя.
10. Установите пепельницу.
11. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
12. Проверьте правильность работы рычага селектора.
