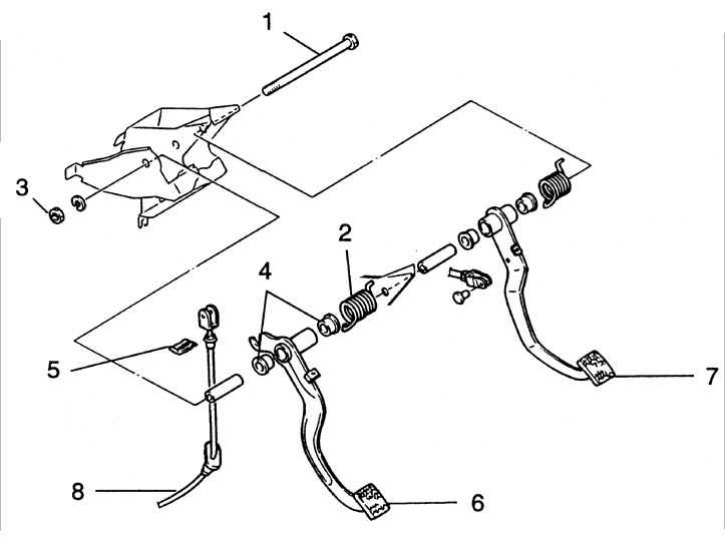

1 – шарнирный болт; 2 – возвратная пружина; 3 – гайка; 4 – втулки; 5 – зажим; 6 – педаль сцепления; 7 – педаль тормоза; 8 – трос сцепления.
Снятие
1. Отверните регулировочные гайки на отжимном рычаге настолько, чтобы можно было снять трос с отжимного рычага.
2. Снимите зажим, крепящий оболочку троса к кронштейну педали сцепления.
3. Потяните трос вверх и отсоедините его от крюка педали сцепления.
4. Отверните гайки и снимите пружинную и плоскую шайбы с шарнирного болта.

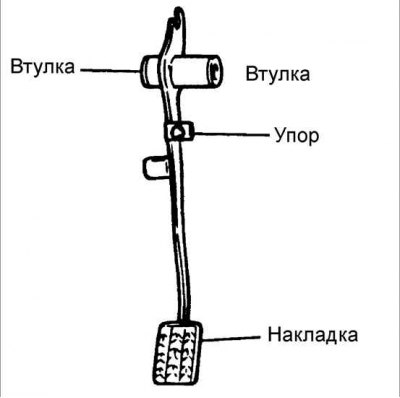

5. Снимите педаль сцепления с шарнирного болта и возвратную пружин.
6. При необходимости снимите резиновую накладку с педали сцепления и упор.
Внимание! Нанесите тонкий слой литиевой смазки (NGLI Номер 2) на втулки и точки поворота педали.
Установка
Установка проводится в последовательности, обратной снятию.
