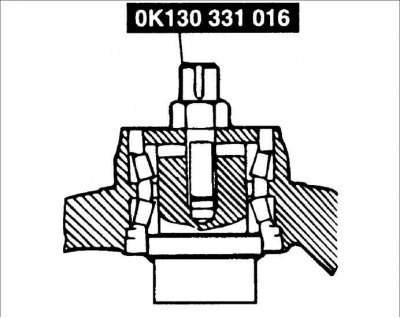

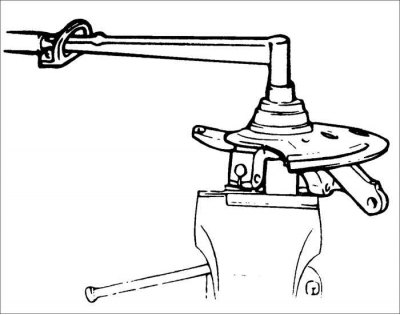

2. Закрепите на основании специальное приспособление ОК130 331 016.
3. Затяните гайку специального приспособления ОК130 331 016 требуемым моментом.
Момент затяжки: 157–235 Н·м
Внимание! Затягивание гайки проводите равномерно, увеличивая момент затяжки каждый раз на 5 Н·м, чтобы предотвратить чрезмерный предварительный натяг.

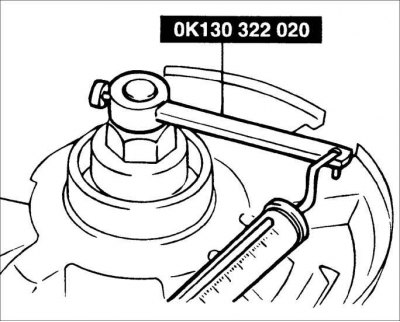

4. Проверните поворотный кулак для правильной установки роликов подшипников.
5. Специальным приспособлением ОК130 322 020 измерьте предварительный натяг подшипников.
Предварительный натяг подшипников: 0,25–1,17 Н·м (2,5–11,7 Н)
6. Если предварительный натяг подшипников не соответствует требуемому значению, из таблицы подберите распорную втулку соответствующей толщины.
Внимание! Для уменьшения натяга подшипников увеличьте толщину распорной втулки и наоборот. При изменении толщины распорной втулки на 1 разряд натяг подшипников изменяется на 0,2-0,4 Н·м. Маркировка нанесена на внешней стороне распорной втулки.
| Маркировка | Толщина, мм |
| 1 | 6,285 |
| 2 | 6,325 |
| 3 | 6,365 |
| 4 | 6,405 |
| 5 | 6,445 |
| 6 | 6,485 |
| 7 | 6,525 |
| 8 | 6,565 |
| 9 | 6,605 |
| 10 | 6,645 |
| 11 | 6,685 |
| 12 | 6,725 |
| 13 | 6,765 |
| 14 | 6,805 |
| 15 | 6,845 |
| 16 | 6,885 |
| 17 | 6,925 |
| 18 | 6,965 |
| 19 | 7,005 |
| 20 | 7,045 |
| 21 | 7,085 |

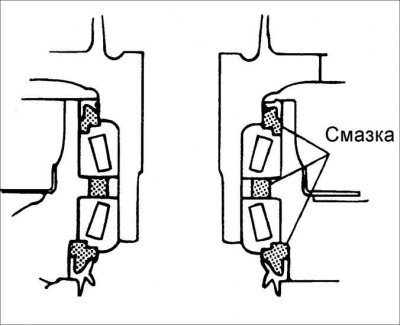

7. Снимите специальное приспособление ОК130 322 020. Снимите внешний и внутренний подшипники и распорную втулку.
Внимание! Полностью заполните литиевым смазочным материалом заштрихованную область, показанную на рисунке.
