Снятие и установка
1. Удалите хладагент из системы.
2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
3. Снимите радиатор системы охлаждения (см. главу "Система охлаждения").

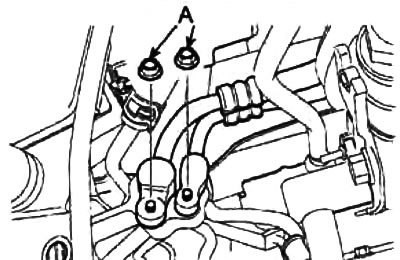

4. Отверните гайки (А) и отсоедините трубки от конденсатора. Установите заглушки в отверстия.
- Момент затяжки — 7,8-11,7 Нм

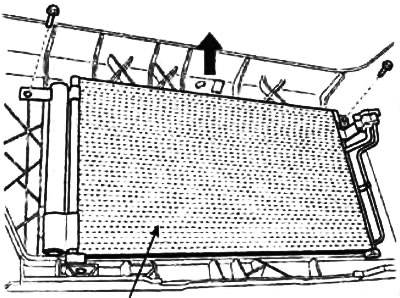

5. Отверните болты, затем снимите конденсатор, потянув его вверх. Будьте осторожны, не повредите пластины радиатора или конденсатора.

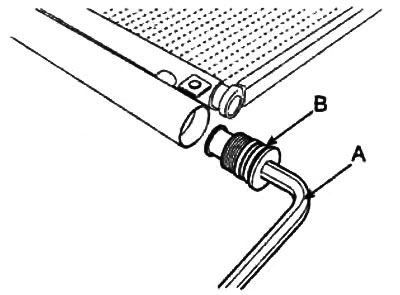

6. Используя L-образный ключ (А), снимите крышку (В) ресивера-осушителя.

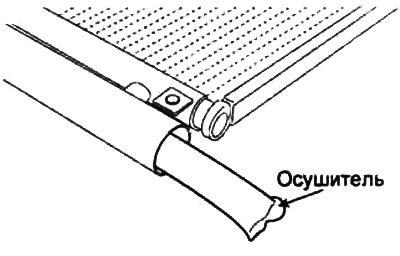

7. Используя плоскогубцы, выньте осушитель из ресивера.
8. Установка производится в порядке, обратном снятию.
Примечание:
- В случае замены конденсатора залейте в новый конденсатор необходимое количество компрессорного масла.
- Всегда устанавливайте новые уплотнительные кольца.
- При установке наносите компрессорное масло на уплотнительные кольца и резьбу крышки осушителя!
8. После установки деталей заправьте систему кондиционирования хладагентом и выполните проверку эффективности работы кондиционера.
Проверка конденсатора
1. Проверьте ребра трубок конденсатора на отсутствие повреждения или засорения. Если обнаружено засорение, то промойте данные места водой и продуйте сжатым воздухом. Если обнаружена деформация (изгиб), то осторожно распрямите деформированные ребра с помощью отвертки или плоскогубцев.
2. Проверьте штуцеры и другие места соединений конденсатора на отсутствие утечек. При необходимости отремонтируйте или замените детали.
Проверка ресивера-осушителя
1. С помощью детектора утечек проверьте герметичность плавкой пробки и штуцеров ресиверa-осушителя.
2. Запустите двигатель и установите повышенную частоту вращения холостого хода (обороты прогрева). Включите кондиционер и проверьте температуру трубок на входе и выходе ресивера. Если ощущается значительная разница температур, то замените ресивер-осушителя.
