Принцип работы системы самодиагностики
1. Встроенная функция самодиагностики блока управления кондиционером (FATC) определяет неисправность в электрической цепи и записывает в память блока управления код неисправности для соответствующего компонента системы,
2. При неисправности некоторых компонентов система кондиционирования переходит в аварийный режим работы (вместо некорректных сигналов используются данные, заданные на заводе-изготовителе).
Считывание кодов неисправностей
Примечание: описание кодов неисправности приведено в таблице "Коды неисправностей для кондиционера с автоматическим управлением".
1. Поверните ключ замка зажигания в положение "ON".
2. Удерживая нажатым выключатель "AUTO", нажмите четыре раза на выключатель "OFF" в течение двух секунд.
3. После того, как показания ЖК-дисплея на панели управления кондиционером промигают в течение 0,5 секунд, начнется процесс самодиагностики.
Примечание:
- Двузначный номер соответствующего кода неисправности будет мигать вместо показаний заданной температуры воздуха с частотой 0,5 секунды.
- Если кодов неисправностей два или больше, то коды будут выведены последовательно, и номер каждого кода будет мигать на дисплее дважды.
Только один код неисправности.

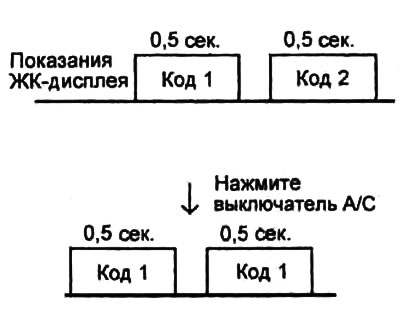

Более двух кодов неисправности.
- Для просмотра одного из кодов нажмите выключатель "А/С".
4. При нажатии на выключатель "OFF" режим самодиагностики будет завершен и система перейдет в обычное состояние.
5. Если при считывании диагностических кодов системы кондиционирования обнаружен код неисправности, то определите причину неисправности по таблице и выполните соответствующую проверку.
Аварийный режим работы
1. Если неисправен датчик температуры воздуха в салоне (обрыв цепи или короткое замыкание), то температура воздуха в салоне принимается равной 23°C.
2. Если неисправен датчик температуры наружного воздуха (обрыв цепи или короткое замыкание), то температура наружного воздуха принимается равной 20°C.
3. Если неисправен датчик температуры испарителя (обрыв цепи или короткое замыкание), то температура испарителя принимается равной -2°C.
4. Если неисправен датчик температуры охлаждающей жидкости в отопителе (обрыв цепи или короткое замыкание), то температура охлаждающей жидкости в отопителе принимается равной -20°C.
5. Если неисправен сервопривод регулятора температуры (обрыв цепи или короткое замыкание), то при температуре 17°C - 24,5°C устанавливается режим максимального охлаждения (MAX COOL), а при температуре 25 - 32°C устанавливается режим максимального обогрева (МАХ-НОТ).
6. Если неисправен сервопривод заслонки выбора направления потоков воздуха (обрыв цепи или короткое замыкание), то вместо заданного режима устанавливается режим "VENT". Если был задан режим "VENT", то вместо него устанавливается режим "DEF".

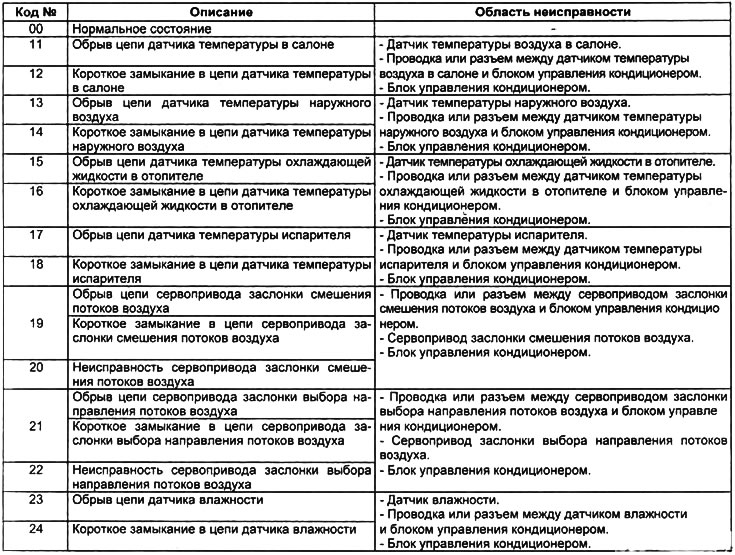

Таблица. Коды неисправностей для кондиционера с автоматическим управлением.
