Кондиционер с ручным управлением (Kia Rio JB)

Общая информация

В панели управления применяется комбинация переключателей с вращающимися ручками и сенсорным управлением.

Управление расходом воздуха через отопитель и кондиционер осуществляется посредством резистора, который по положению переключателя изменяет напряжение на электродвигателе вентилятора отопителя.

Управление заслонкой выбора направления потоков воздуха, заслонкой выбора режима забора воздуха и заслонкой смешения потоков воздуха (для регулятора температуры) осуществляется посредством сервоприводов. Положение сервопривода заслонки выбора направления потоков воздуха и сервопривода заслонки смешения потоков воздуха контролируется по сигналам встроенных датчиков.

Управление компрессором осуществляется электронный блоком управления двигателем, который по сигналу выключателя кондиционера (положения ВКЛ/ВЫКЛ) включает и выключает реле электромагнитной муфты компрессора. Состояние системы кондиционирования контролируется с помощью термовыключателя (датчика-выключателя по температуре хладагента в испарителе) и тройного выключателя по давлению хладагента в системе.

Снятие и установка

Операции снятия и установки панели управления кондиционером и отопителем приведены в разделе "Кондиционер с автоматическим управлением" данной главы.

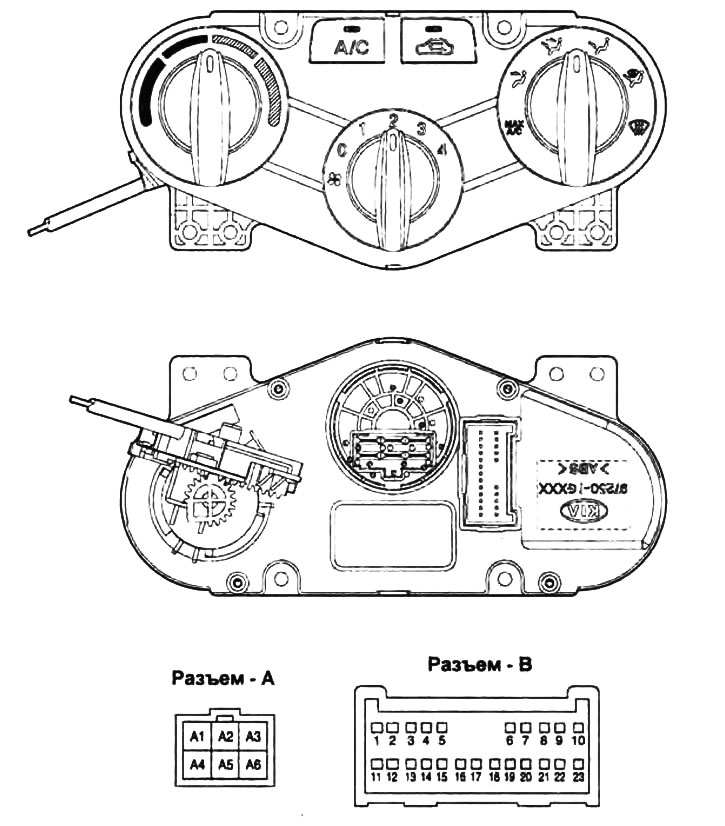

Примечание: для проверки сигналов на выводах разъема электронного блока управления кондиционером смотрите таблицу "Проверка сигналов на выводах разъема электронного блока управления кондиционером (кондиционер с ручным управлением)".

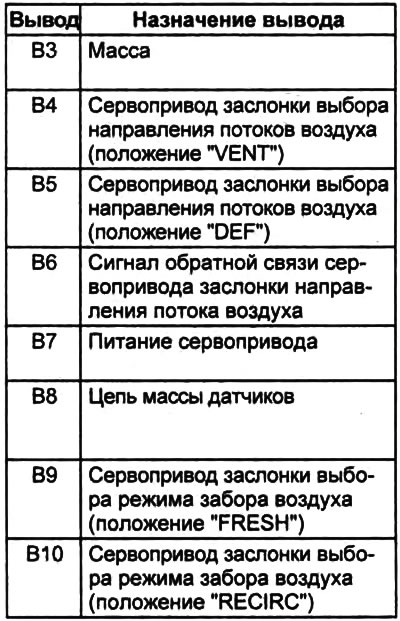

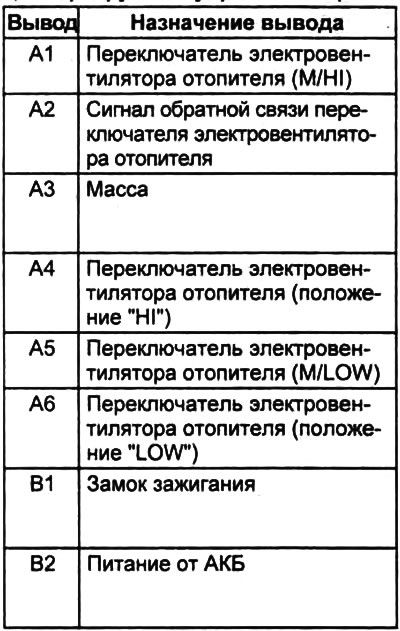

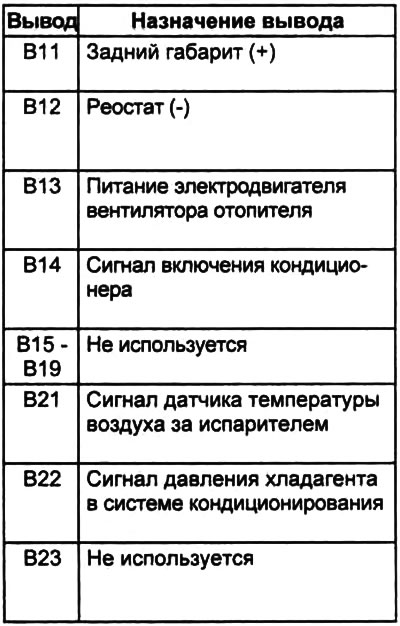

Таблица. Проверка сигналов на выводах разъема электронного блока управления лвтдацаотервм (кондиционер с ручным управлением).
