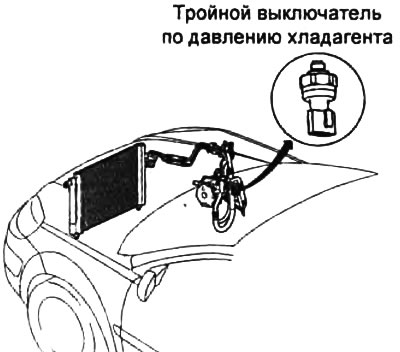

а) Выключатель по низкому давлению отключает компрессор кондиционера при падении давления в системе ниже нормы.
б) Выключатель по высокому давлению отключает компрессор кондиционера при превышении нормы давления в системе.
в) Выключатель по средней величине давления служит для определения состояния перегрева системы кондиционирования. Выключатель при перегреве системы включает вентиляторы конденсатора и радиатора на максимальную частоту вращения.
Снятие и установка
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Удалите хладагент из системы.

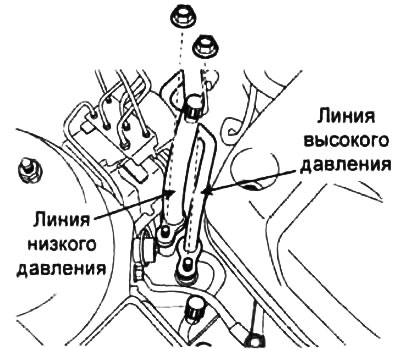

3. Отсоедините трубки высокого и низкого давления.
- Момент затяжки — 8 - 12 Нм

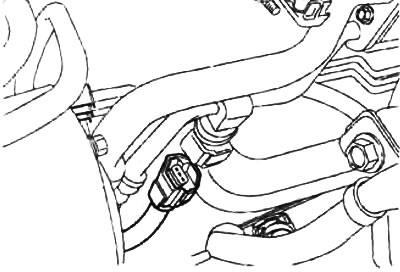

4 . Отсоедините разъем выключателя по давлению хладагента.

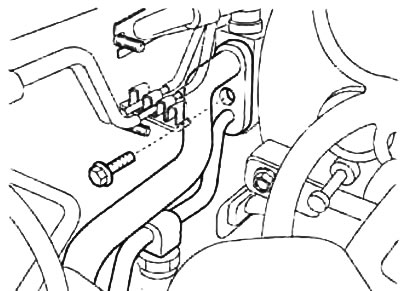

5. Отверните болт и отсоедините трубки высокого и низкого давления от расширительного клапана.

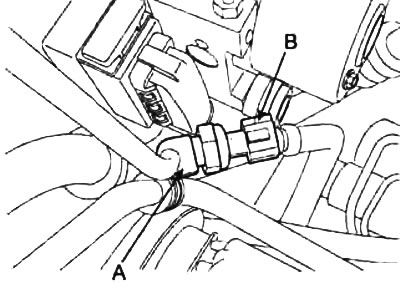

6. Снимите выключатель по давлению хладагента (В), прикрепленный к переходнику (А), предварительно отсоединив трубки высокого и низкого давления.
7. Установка производится в порядке, обратном снятию.
Проверка выключателя по давлению хладагента

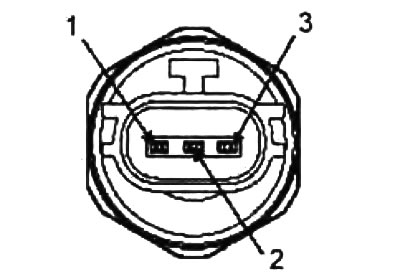

1. Измерив напряжение между выводами "1" и "2" разъема выключателя по давлению, вычислите давление в линии высокого давления по следующей формуле:
V = 0.001758*Р + 0.074162 [PSIA],
где V - напряжение,
Р - давление.
2. Убедитесь, что значение напряжения постоянно. В противном случае замените выключатель по давлению.
