Снятие и установка ремня безопасности переднего сиденья
Внимание: будьте осторожны при обращении с преднатяжителем ремня безопасности, не повредите его.
1. Перед началом снятия деталей выполните следующие операции:
а) Снимите переднее сиденье в сборе.
б) Снимите отделку порогов передней и задней боковой дверей.

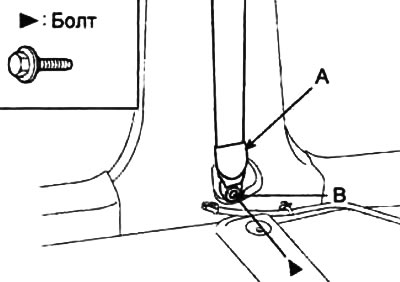

2. Поднимите крышку (А) и отверните болт крепления нижней пластины ремня безопасности (В).
- Момент затяжки — 40- 55 Нм
3. Снимите ремень безопасности переднего сиденья.
а) Снимите нижнюю отделку центральной стойки
б) Снимите верхнюю отделку центральной стойки.

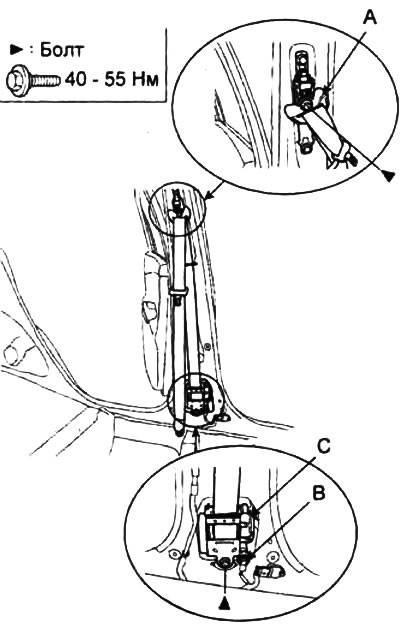

в) Отверните болт крепления верхней пластины ремня безопасности (А).
- Момент затяжки — 40-55 Нм
г) Снимите стопорный штифт и отсоедините разъем (В) преднатяжителя ремня безопасности. Отверните болт крепления и снимите ремень безопасности с преднатяжителем (С) с автомобиля.
4. Установка производится в порядке, обратном снятию.
Снятие и установка ремней безопасности заднего сиденья
1. Перед началом снятия деталей выполните следующие операции:
а) Снимите заднее сиденье в сборе.
б) Снимите отделку порога задней боковой двери.
в) Снимите отделку задней полки.
г) Снимите отделки задних стоек.

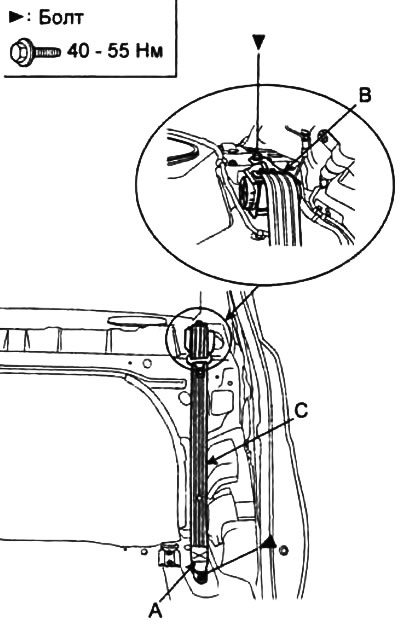

2. Отверните болт крепления нижней пластины ремня безопасности (А).
- Момент затяжки — 40 - 55 Нм
3. Отверните болт крепления инерционной катушки ремня безопасности (В) и снимите ремень безопасности заднего сиденья (С).
- Момент затяжки — 39 - 54 Нм
4. Установка производится в порядке, обратном снятию.
Снятие и установка замка ремня безопасности переднего сиденья
1. Снимите переднее сиденье в сборе.

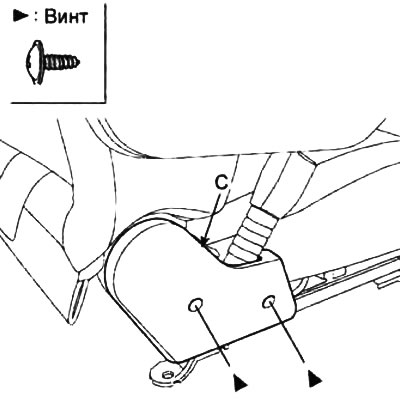

2. Снимите крышку замка ремня безопасности (С).
3. Отсоедините разъем от замка ремня безопасности.

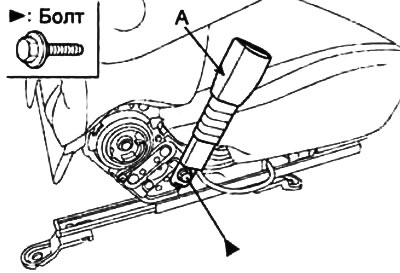

4. Отверните болт крепления замка ремня безопасности переднего сиденья (F) и снимите его.
- Момент затяжки — 39 - 54 Нм
5. Установка производится в порядке, обратном снятию.
Снятие и установка замка ремня безопасности заднего сиденья
1. Отверните болты крепления петель подушки заднего сиденья и поднимите подушку.

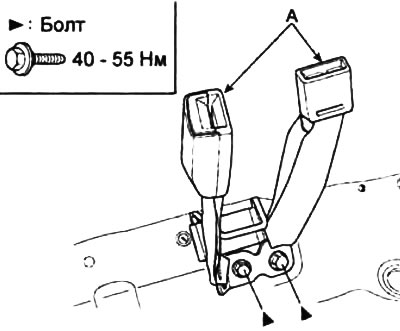

2. Отверните болты и снимите замок (А) ремня безопасности заднего сиденья.
3. Установка производится в порядке, обратном снятию.
Снятие и установка регулятора высоты крепления ремня безопасности
1. Снимите переднее сиденье в сборе.
2. Снимите отделки порога передней и задней боковых дверей.
3. Снимите верхнюю и нижнюю пластины крепления ремня безопасности.
4. Снимите верхнюю и нижнюю отделки центральной стойки.

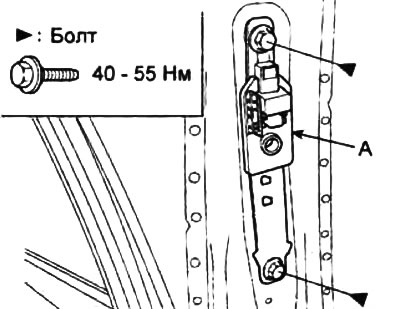

5. Отверните болты крепления регулятора высоты крепления ремня безопасности и снимите его.
- Момент затяжки — 40- 55 Нм
6. Установка производится в порядке, обратном снятию.
