Внимание: при снятии и установке панели приборов и рулевого колеса, изучите инструкции по снятию и установке фронтальной подушки безопасности водителя, спирального провода SRS и фронтальной подушки безопасности пассажира в главе "Система пассивной безопасности (SRS)".
- Во избежание повреждений при использовании плоской отвертки, оберните конец отвертки куском ткани или изоляционной лентой.
- Во время снятия и установки панели приборов вам потребуется помощник.
- При снятии деталей будьте осторожны, не поцарапайте панель приборов, отделку салона и другие детали интерьера.
- Во избежание травм рук наденьте защитные перчатки.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите следующие детали:
а) Передние сиденья.
б) Отделку комбинации приборов и комбинацию приборов.
в) Магнитолу.
г) Нижнюю отделку центральной части панели приборов.
д) Центральную отделку панели приборов.
е) Вещевой ящик.
ж) Боковые крышки панели приборов.
з) Отделки передних стоек кузова.
3. Отсоедините разъем модуля фронтальной подушки безопасности переднего пассажира (А).
4. Отверните болты, винты и гайки крепления панели приборов (В), затем отсоедините фиксаторы и снимите панель (см. рисунок "Снятие панели приборов").
5. Отсоедините разъемы жгута проводов панели приборов, затем отверните болты и гайки крепления и снимите усилитель панели приборов (А) (см. рисунок "Снятие усилителя панели приборов").
6. Установка панели приборов и те усилителя производится в порядке, обратном снятию.
Примечание:
- Убедитесь,, что панель приборов надежно установлена на направляющие штифты.
- Перед затяжкой болтов крепления панели приборов убедитесь в отсутствии защемления жгута проводов панели приборов.
- Надежно подсоединяйте все разъемы жгута проводов панели приборов.
- После установки магнитолы необходимо ввести индивидуальный код владельца для активации магнитолы.

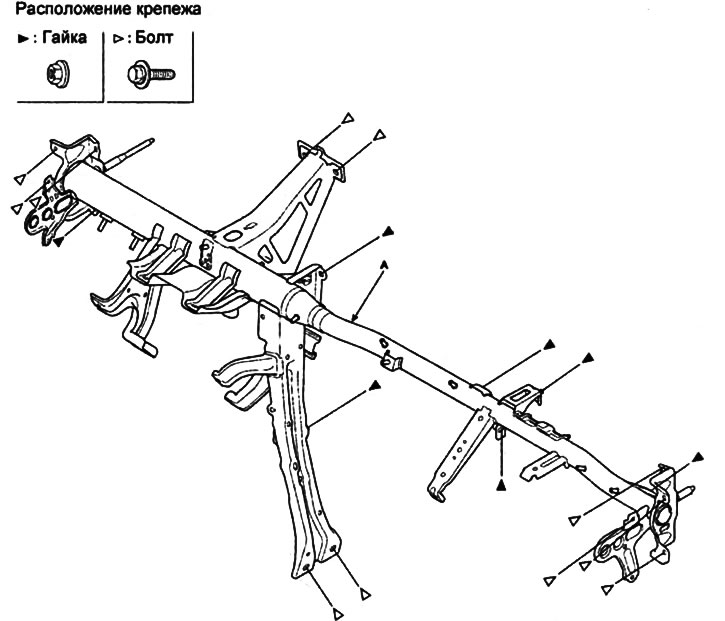

Снятие усилителя панели приборов.
