Примечание: процедуру проверки уровня тормозной жидкости смотрите в главе "Техническое обслуживание".
1. Проверьте высоту расположения педали тормоза.
а) Снимите напольный коврик, находящийся под педалью тормоза.

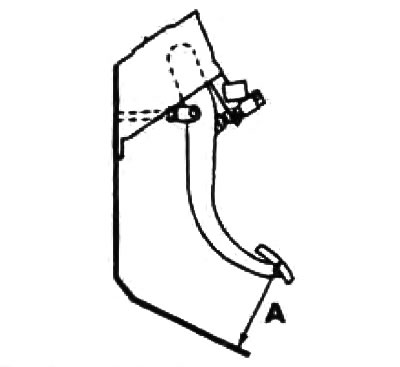

б) Измерьте высоту расположения педали тормоза над полом, как показано на рисунке.
- Номинальное значение "А" — 164,8 мм
2. Если измеренная высота '"А" не соответствует номинальному значению, то для ее регулировки выполните следующие операции:
а) Отсоедините разъём выключателя стоп-сигналов.

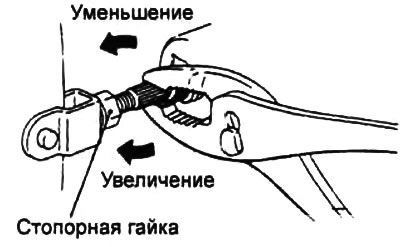

б) Отрегулируйте высоту расположения педали тормоза над полом вращением штока так, чтобы она соответствовала номинальному значению.
- Момент затяжки — 28 - 34 Нм
в) Заверните выключатель стоп-сигналов до момента касания с ограничителем.

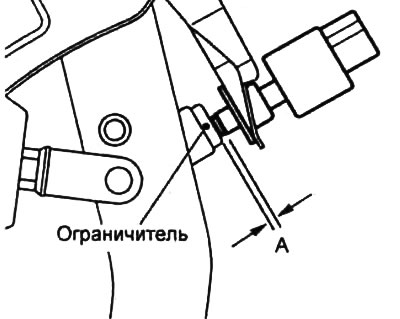

г) Отверните выключатель на 3/4 оборота и убедитесь, что зазор менаду ограничителем и выключателем соответствует нормальному значению.
- Номинальное значение — 0,5 - 1,0 мм
д) Отсоедините разъём к выключателю стоп-сигналов.
Примечание: убедитесь в том, что стоп-сигналы не горят при отпущенной педали тормоза.
е) Установите напольный коврик на прежнее место.
3. Проверьте свободный ход педали тормоза.

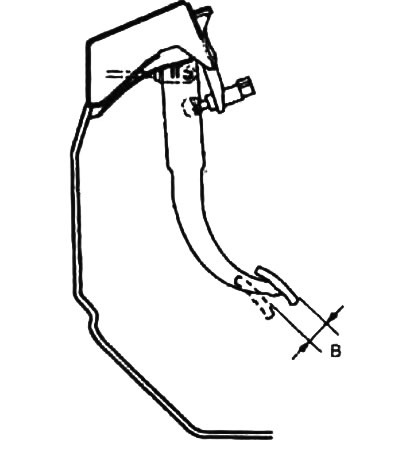

а) Установите замок зажигания в положение "LOCK" и 2-3 раза нажмите на педаль тормоза. После уменьшения разрежения в вакуумном усилителе тормозов нажмите на педаль тормоза рукой и проверьте, что свободный ход педали "В" (до заметного сопротивления перемещению) соответствует номинальному значению.
- Номинальное значение "В" — 3 - 8 мм
б) Если свободный ход не соответствует номинальному значению, то выполните следующие проверки:
- отсутствие повышенного зазора в соединении между педалью тормоза и штифтом вилки штока или между штифтом и штоком.
- высоту расположения педали тормоза.
- корректность установки выключателя стоп-сигналов и т.д.
в) Запустите двигатель, нажмите на педаль тормоза с усилием приблизительно 120 кг и убедитесь в отсутствии утечек в тормозной системе.
г) При необходимости отрегулируйте или замените неисправные детали.
