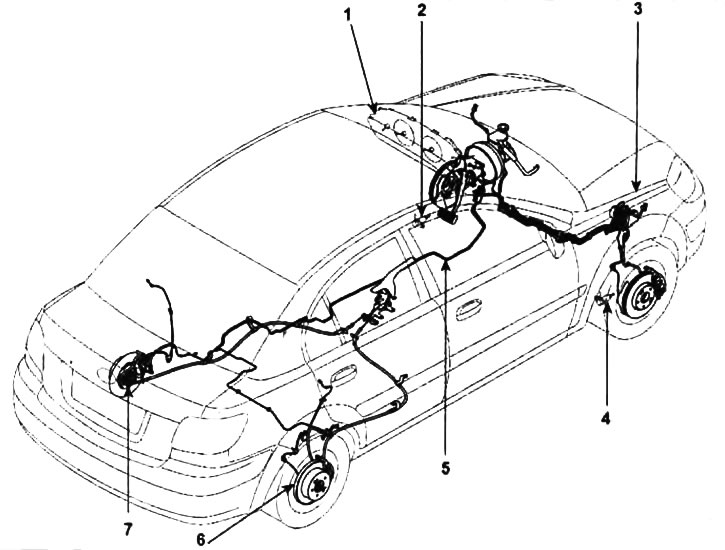

Компоненты системы ABS.
1 - комбинация приборов с индикаторами тормозной системы,
2 - датчик частоты вращения переднего левого колеса,
3 - электронный блок ABS и модулятор давления,
4 - датчик частоты вращения переднего правого колеса,
5 - гидравлическая магистраль,
6 - датчик частоты вращения заднего правого колеса,
7 - датчик частоты вращения заднего левого колеса.

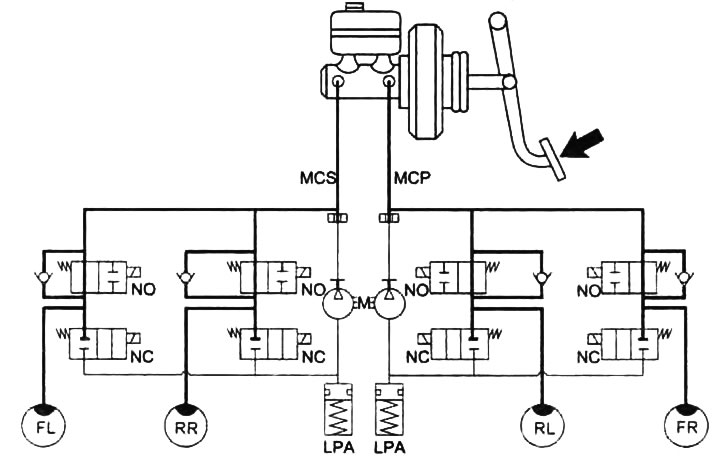

Гидравлическая схема системы ABS.
МСР - первичный поршень главного тормозного цилиндра,
MCS - вторичный поршень главного тормозного цилиндра,
LPA - гидроаккумулятор низкого давления,
М - электродвигатель насоса,
LR - тормозной механизм заднего левого колеса,
RF - тормозной механизм переднего правого колеса,
LF - тормозной механизм переднего левого колеса,
RR - тормозной механизм заднего правого колеса,
NO - клапан нормально открыт,
NC - клапан нормально закрыт.
