Проверка тормозных колодок

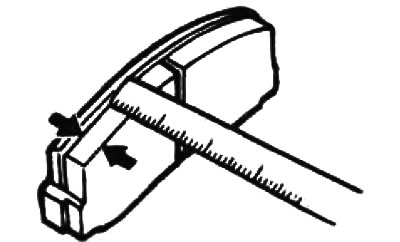

1. Измерьте толщину накладки тормозной колодки в месте наибольшего износа. Если толщина накладки тормозной колодки меньше предельно допустимого значения, то замените тормозные колодки.
Толщина накладки тормозной колодки:
- Номинальное значение — 10 мм
- Предельно допустимое значение — 2 мм
Внимание:
- При необходимости замены тормозной колодки с накладкой в сборе заменяйте весь комплект тормозных колодок с левой и правой сторон автомобиля. Не устанавливайте тормозные колодки разных типов или разных изготовителей в одном комплекте.
- Необходимо заменять все четыре тормозных колодки комплектом.
- При замене тормозных колодок проверьте отсутствие деформации. При замене фиксаторов тормозных колодок устанавливайте новый или бывший в эксплуатации фиксатор только после очистки его от посторонних частиц. Если есть заметная разница в толщине накладок тормозных колодок с левой и правой сторон, то проверьте плавность перемещения поршня, направляющего и стопорного пальцев.
2. Проверьте насадки тормозных колодок на отсутствие повреждений, деформации или замасливания поверхности, а также отсутствие повреждений на металлических основах колодок.
Проверка толщины тормозного диска
1. Используя микрометр, измерьте толщину тормозного диска.
Толщина тормозного диска:
- Номинальное значение — 10 мм
- Предельно допустимое значение — 8 мм
2. Если толщина тормозного диска меньше предельно допустимого значения или диск неравномерно изношен, то снимите его и установите новый.
3. Проверьте диаметр тормозного диска.
- Наружный диаметр тормозного диска — 262 мм
Проверка биения тормозного диска
1. Снимите суппорт дискового тормоза в сборе, поднимите и закрепите тормоз в стороне с помощью проволоки.
2. Осмотрите поверхность диска для выявления глубоких царапин, ржавчины и трещин. Тщательно очистите диск и удалите всю ржавчину.
3. Установите индикатор часового типа на расстоянии приблизительно 5 мм от наружного края тормозного диска и измерьте биение диска.
- Предельно допустимое значение — 0,03 мм
4. Если величина биения тормозного диска превышает предельно допустимое значение, то необходимо заменить тормозной диск, либо обработать его на специальном токарном станке.
