Снятие и установка

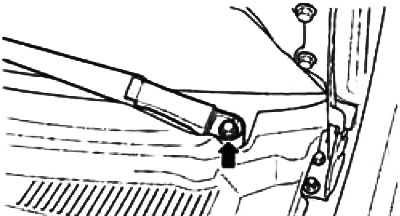

1. Отверните гайку и снимите рычаг и щетку очистителя лобового стекла.

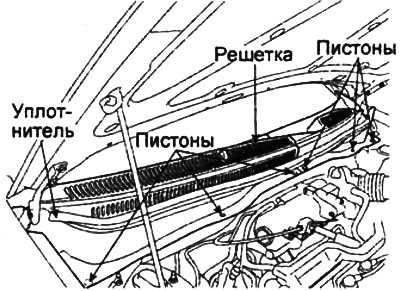

2. Снимите уплотнитель, отсоедините шесть пистонов и снимите вентиляционную решетку капота.

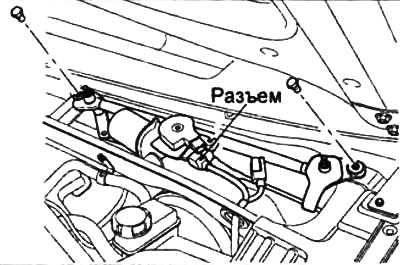

3. Отсоедините разъем, отверните два болта и снимите электродвигатель очистителей лобового стекла в сборе с тягой привода.
- Момент затяжки — 7-11 Нм
4. Установка производится в порядке, обратном снятию, с учетом следующего:

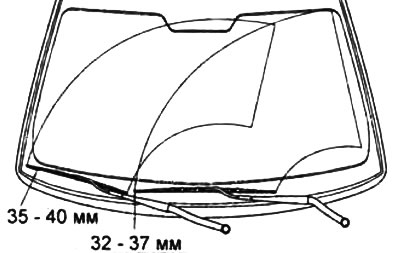

а) Установите рычаги и щетки очистителей лобового стекла согласно рисунку.
- Момент затяжки — 28-32 Нм
б) Отрегулируйте положение форсунок омывателей лобового стекла так, чтобы струи попадали в указанные на рисунке места (см. рисунок "Регулировка положения форсунок омывателей лобового стекла").

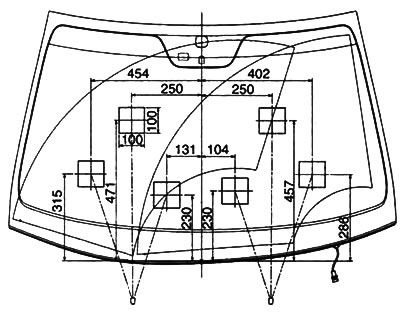

Регулировка положения форсунок омывателей лобового стекла.
Примечание: размеры указаны в миллиметрах.
Проверка

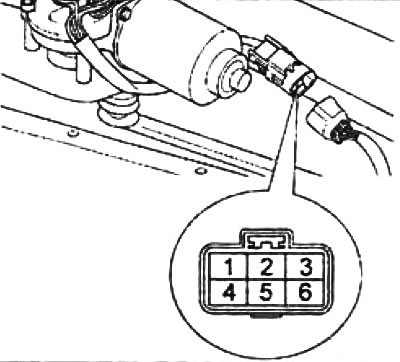

1. Отсоедините разъем электродвигателя.
2. Подсоедините положительную клемму аккумуляторной батареи к выводу "6", а отрицательную - к выводу "5" разъема и убедитесь, что электродвигатель вращается на низкой скорости.
3. Отсоедините положительную клемму аккумуляторной батареи, подсоедините ее к выводу "4" разъема и убедитесь, что электродвигатель вращается на высокой скорости.
4. Проверка автоматического останова электродвигателя.
а) С помощью тестового жгута проводов включите электродвигатель на низкой скорости.
б) Остановите электродвигатель в любом положении, кроме крайнего (исходного) положения, отсоединив клемму от вывода "6".
в) Замкните выводы "3" и "6".
г) Подсоедините положительную клемму аккумуляторной батареи к выводу "2", а отрицательную - к выводу "5" разъема и убедитесь, что после начала вращения электродвигателя на низкой скорости он остановится в положении автоматического останова (исходное положение).

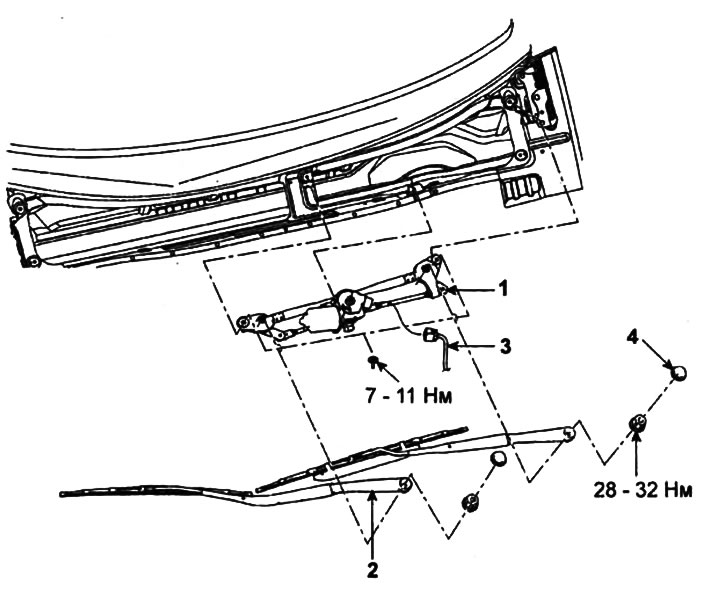

Электродвигатель очистителей лобового стекла.
1 - электродвигатель очистителей лобового стекла в сборе с тягой привода,
2 - рычаг и щетка очистителя лобового стекла,
3 - разъем электродвигателя,
4 - крышка.
