Снятие и установка
1. Снимите отделочную панель задней двери (см. главу "Кузов").

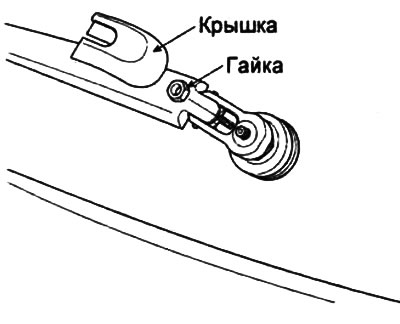

2. Снимите крышку, отверните гайку и снимите рычаг и щетку очистителя заднего стекла.

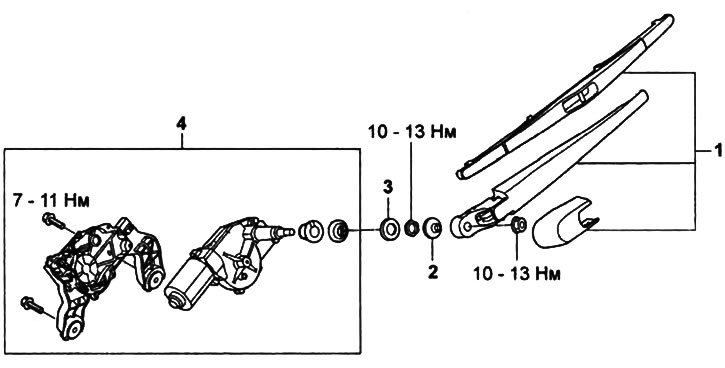

Электродвигатель очистителя заднего стекла.
1 - крышка, рычаг и щетка очистителя заднего стекла,
2 - крышка,
3 - уплотнитель,
4 - электродвигатель очистителя заднего стекла.
Регулировка положения форсунки омывателя заднего стекла.
3. Снимите крышку, уплотнитель, отверните гайку.
- Момент затяжки — 10-13 Нм

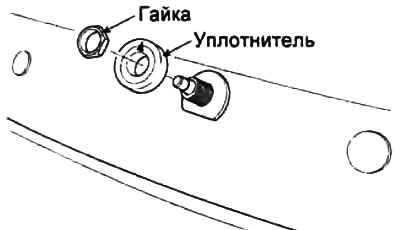

Примечание: при установке совместите верхнюю и нижнюю метки уплотнителя.

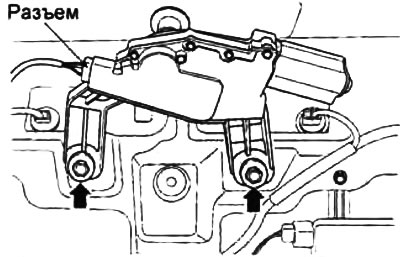

4. Отсоедините разъем, отверните два болта и снимите электродвигатель очистителя заднего стекла.
- Момент затяжки — 7-13 Нм
5. Установка производится в порядке, обратном снятию, с учетом следующего:
а) Установите рычаг и щетку очистителя заднего стекла согласно рисунку.
- Момент затяжки — 10-13 Нм
б) Отрегулируйте положение форсунки омывателя заднего стекла так, чтобы струя попадала в указан ное на рисунке место (см. рисунок "Регулировка положения форсунки омывателя заднего стекла").
Примечание: размеры указаны в миллиметрах.
Проверка
1. Отсоедините разъем электродвигателя.
2. Подсоедините положительную клемму аккумуляторной батареи к выводу "2", к отрицательную — к выводу "1" разъема и убедитесь, что электродвигатель работает. В противном случае замените электродвигатель.
3. Проверка автоматического останова электродвигателя.
а) С помощью тестового жгута проводов включите электродвигатель.
б) Остановите электродвигатель в любом положении, кроме крайнего (исходного) положения, отсоединив клемму от вывода "2".
в) Замкните выводу "2" и "3".
г) Подсоедините положительную клемму аккумуляторной батареи к выводу "1", а отрицательную — к выводу "4" разъема и убедитесь, что после начала вращения электродвигатель остановится в положении автоматического останова (исходной положение).
