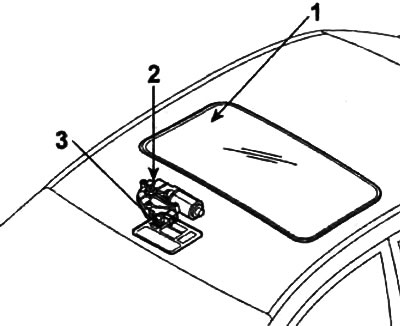

Расположение компонентов электропривода люка крыши.
1 - люк крыши,
2 - электропривод и блок управления люком,
3 - переключатель управления люком.
Проверка переключателя
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

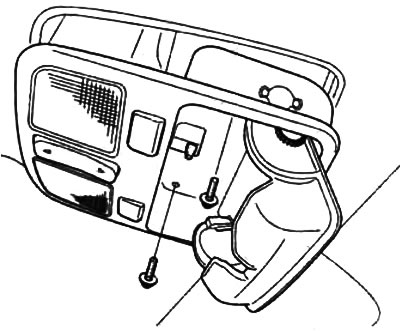

2. Откройте крышку консоли на крыше и отверните два винта крепления.

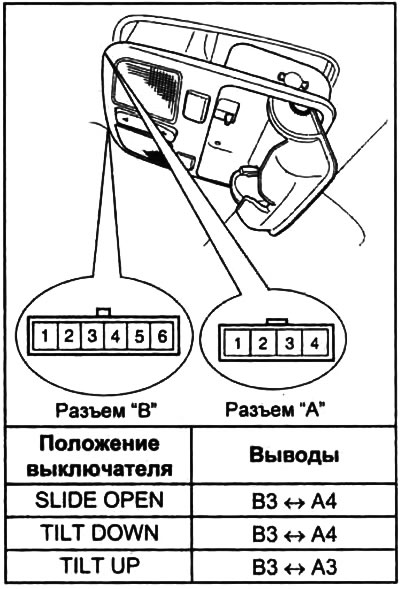

Проверка переключателя
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Откройте крышку консоли на крыше и отверните два винта крепления.
Проверка электропривода
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Откройте крышку консоли на крыше и отверните два винта крепления (см. выше).

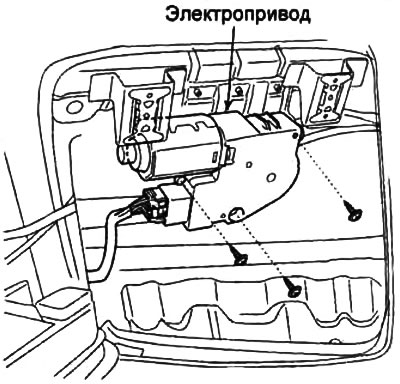

3. Отсоедините разъем, отверните три винта и снимите электропривод люка.

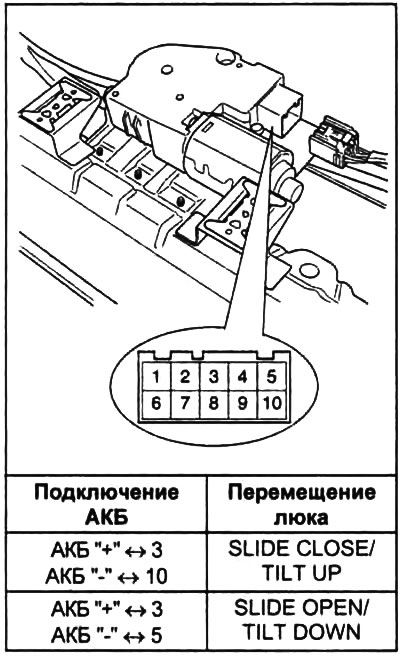

4. Подсоединяя клеммы аккумуляторной батареи к выводам разъема, убедитесь, что люк перемещается согласно таблице.
Проверка блока управления люком

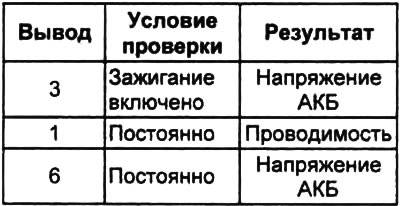

Проверьте напряжение и проводимость между выводами разъема электропривода и массой.
Инициализация электропривода люка
Примечание: процедура инициализации проводится в случае отсоединения провода или замены аккумуляторной батареи, а также при переключении положения люка крыши в аварийной ситуации.
1. Включите зажигание.
2. Если люк закрыт, нажмите и удерживайте кнопку "TILT UP" переключателя управления люком, пока люк полностью не откроется.
3. Если люк открыт, нажмите кнопку "CLOSE" переключателя управления люком, пока люк полностью не откроется, и удерживайте кнопку нажатой в течение еще 5 секунд, после чего нажмите и удерживайте кнопку "TILT UP", пока люк полностью не откроется.
4. Отпустите кнопку "TILT UP".
5. Снова нажмите и удерживайте кнопку "TILT UP", пока люк полностью не вернется в прежнее положение.
6. Поднимите люк сначала на небольшую высоту, а затем в крайнее верхнее положение.
