Внимание: общие правила замены плавких вставок и предохранителей приведены в главе "Руководство по эксплуатации".
Примечание: в данном разделе приняты следующие условные обозначения:
- Тип "А" - реле электродвигателя вентилятора радиатора системы охлаждения, реле топливного насоса, реле звукового сигнала, реле стартера, реле №1 электродвигателя вентилятора конденсатора, реле электромагнитной муфты компрессора кондиционера, реле противотуманных, фар, реле задних противотуманных фонарей.
- Тип "В" - реле №2 электродвигателя вентилятора конденсатора, реле блокировки замков дверей, реле разблокировки замков дверей.
- Тип "С" - главное реле системы впрыска, реле подогревателя линии топливоподачи, реле электродвигателя вентилятора отопителя, реле стеклоподъемников.
Расположение компонентов
См. главу "Схемы электрооборудования".
Снятие и установка монтажного блока в салоне
Примечание: установка производится в порядке, обратном снятию.
1. Снимите отделку нижней части панели приборов со стороны водителя (см. раздел "Система управления электрооборудованием кузова").

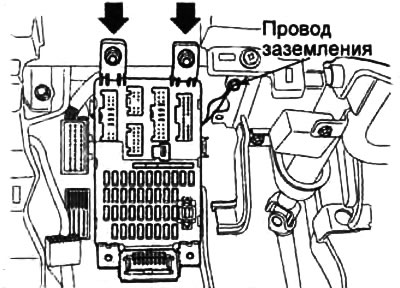

2. Отсоедините разъемы, провод заземления, отверните гайки и снимите монтажный блок в салоне.

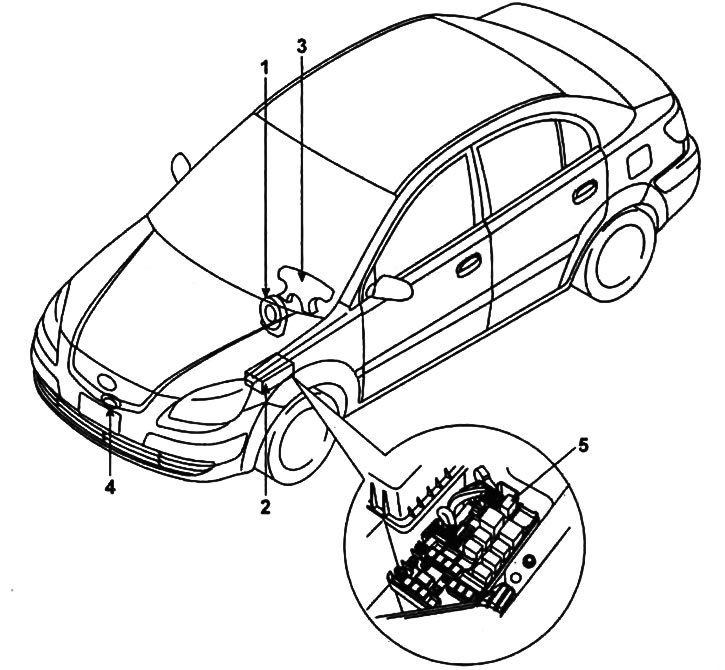

Расположение компонентов звукового сигнала.
1 - выключатель звукового сигнала,
2 - монтажный блок в моторном отсеке,
3 - спиральный провод,
4 - звуковой сигнал,
5 - реле звукового сигнала.

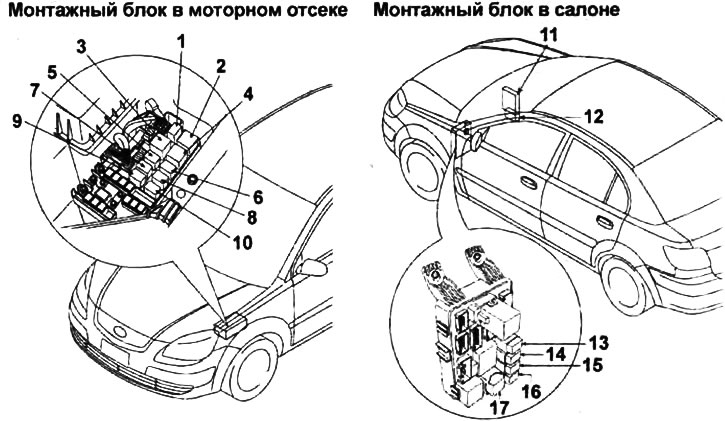

Расположение компонентов монтажных блоков.
1 - реле звукового сигнала,
2 - реле подогревателя линии топливоподачи,
3 - главное реле системы впрыска,
4 - реле электродвигателя вентилятора отопителя,
5 - реле топливного насоса,
6 - реле стартера,
7 - реле электродвигателя вентилятора радиатора системы охлаждения,
8 - реле №1 электродвигателя вентилятора конденсатора,
9 - реле №2 электродвигателя вентилятора конденсатора,
10 - реле электромагнитной муфты компрессора кондиционера,
11 - блок управления электрооборудованием кузова,
12 - дополнительный блок реле,
13 - реле блокировки замков дверей,
14 - реле разблокировки замков дверей,
15 - реле задних противотуманных фонарей,
16 - реле противотуманных фар,
17 - реле стеклоподъемников.
Проверка реле
Тип "А"

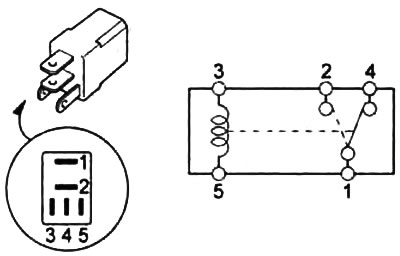

1. Убедитесь в отсутствии проводимости между выводами "1" и "2" разъема.

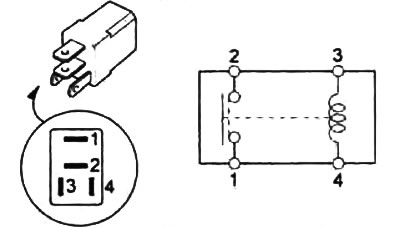

2. Подайте напряжение аккумуляторной батареи на выводы "4" (+) и "3" (-) и убедитесь в- наличии проводимости между выводами "1" и "2" разъема.
Тип "В"
1. Убедитесь в наличии проводимости между выводами "1" и "4" разъема.
2. Убедитесь в отсутствии проводимости между выводами "1" и "2" разъема.
2. Подайте напряжение аккумуляторной батареи на выводы "5" (+) и "3" (-) и убедитесь в наличии проводимости между выводами "1" и "2" разъема, а также в отсутствии проводимости между выводами "1" и "4".
Тип "С"

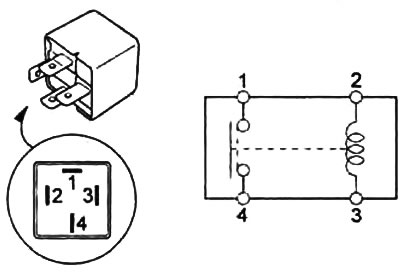

1. Убедитесь в отсутствии проводимости между выводами "1" и "4" разъема.
2. Подайте напряжение аккумуляторной батареи на выводы "3" (+) и "2" (-) и убедитесь в наличии проводимости между выводами "1" и "4" разъема.

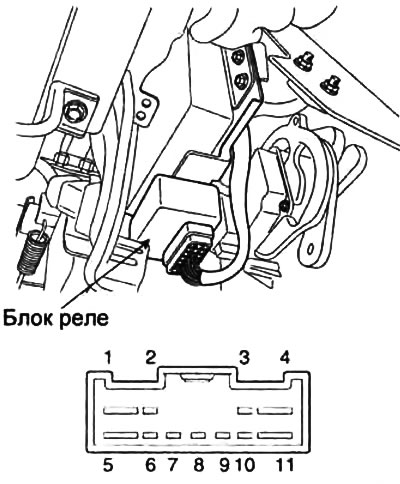

Дополнительный блок реле
Проверка реле аварийной сигнализации
1. Убедитесь в отсутствии проводимости между выводами "8" и "6" разъема.
2. Подайте напряжение аккумуляторной батареи на выводы "8" (+) и "9" (-) и убедитесь в наличии проводимости между выводами "8" и "6" разъема.
Проверка реле сирены противоугонной системы
1. Убедитесь в отсутствии проводимости между выводами "11" и "4" разъема.
2. Подайте напряжение аккумуляторной батареи на выводы "11" (+) и "13" (-) и убедитесь в наличии проводимости между выводами "11" и "4" разъема.
Проверка реле противоугонной системы
1. Убедитесь в наличии проводимости между выводами "1" и "5" разъема.
2. Подайте напряжение аккумуляторной батареи на выводы "1" (+) и "2" (-) и убедитесь в. отсутствии проводимости между выводами "1" и "5" разъема.
