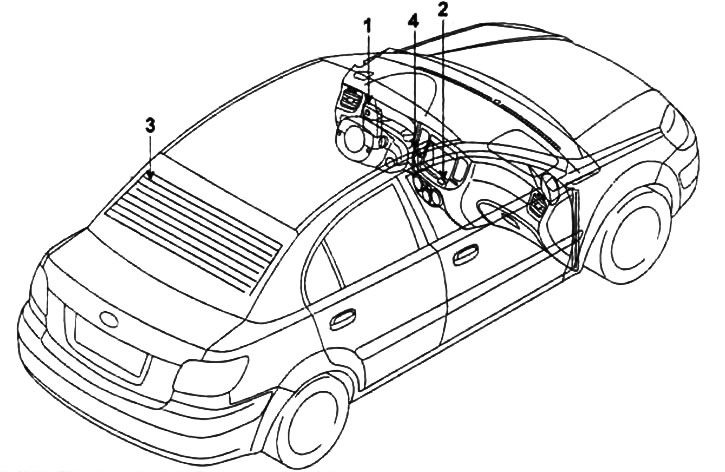

Обогреватель заднего стекла (Kia Rio JB)

Проверка нагревательного элемента

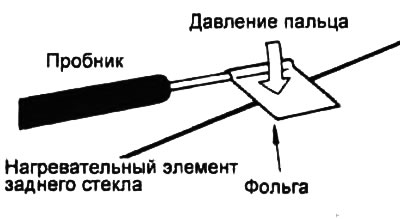

Внимание: обмотайте тонкой фольгой наконечник пробника вольтметра для предотвращения повреждения проводника нагревательного элемента. Пальцем прижимайте фольгу к проводнику и перемещайте фольгу вдоль проводника для определения места обрыва цепи.

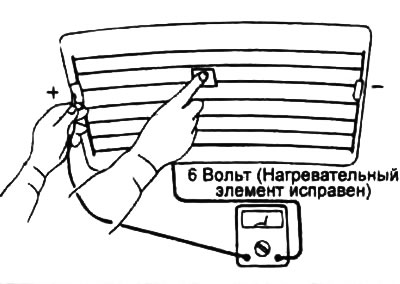

1. Включите обогреватель заднего стекла и с помощью вольтметра измерьте величину напряжения на каждом нагревательном элементе примерно в центральной точке стекла. Если вольтметр показывает значение напряжения равное примерно 6 В, то данный нагревательный элемент считается исправным.

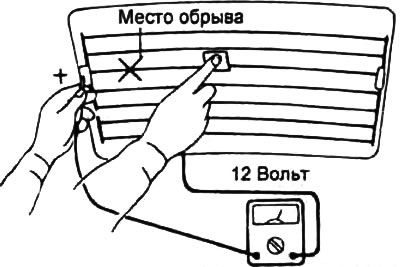

2. Если присутствует обрыв цепи между центральной точкой и положительным выводом нагревательного элемента, то вольтметр покажет значение напряжения равное 12 В.

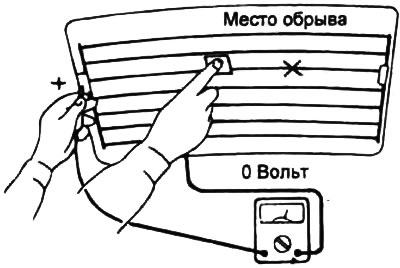

3. Если присутствует обрыв цепи между центральной точкой и отрицательным выводом нагревательного элемента, то вольтметр покажет значение напряжения равное 0 В.

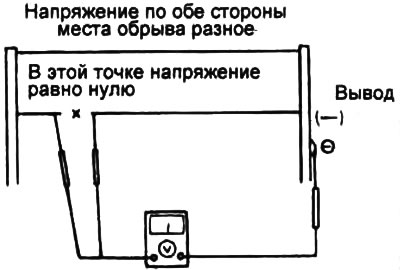

4. Для обнаружения места обрыва цепи медленно передвигайте пробник вольтметра в направлении вероятного места обрыва. Попытайтесь найти точку, в которой происходит либо резкое увеличение напряжения, либо резкое его падение до 0 В. Точка, в которой происходит резкое изменение напряжения, является точкой обрыва цепи.

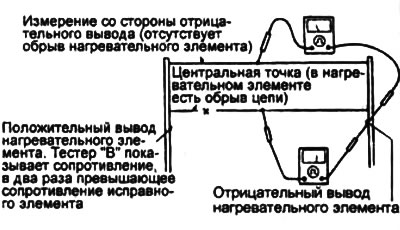

5. С помощью омметра измерьте сопротивление каждого нагревательного элемента между выводом и центром нагревательного элемента, и между тем же выводом и центром соседнего нагревательного элемента. Если в нагревательном элементе имеется обрыв, то его сопротивление будет в два раза выше, чем сопротивление соседнего исправного нагревательного элемента. Для обнаружения места обрыва перемещайте пробник прибора вдоль дефектного нагревательного элемента до точки, в которой сопротивление резко изменится.

Ремонт дефектного нагревательного элемента обогревателя

1. Подготовьте следующие материалы для ремонта:

• а) Токопроводящую краску.
• б) Грунтовку.
• в) Тканевую защитную ленту.
• г) Средство для удаления силикона.
• д) Тонкую кисть.

2. Промойте стекло рядом с местом повреждения нагревательного элемента, очистите с помощью средства для удаления силикона и наклейте защитную ленту с двух сторон вдоль нагревательного элемента, как показано на рисунке.



3. Тщательно перемешайте токопроводящую краску и тонкой кистью нанесите три слоя краски в месте разрыва с интервалом примерно 15 минут между слоями.

4. Снимите защитную ленту и оставьте краску на время, достаточное для ее высыхания, перед включением обогревателя.

5. Для окончательного завершения ремонта острым ножом срежьте потеки краски после полного ее высыхания (примерно через 24 часа).

Внимание: после завершения ремонта протрите стекло слегка влажной или сухой мягкой тряпкой вдоль нагревательных элементов.

Проверка выключателя

1. Снимите отделку центральной части панели приборов (см. раздел "Аудиосистема").

2. Отсоедините разъемы выключателя обогревателя заднего стекла и выключателя аварийной сигнализации.

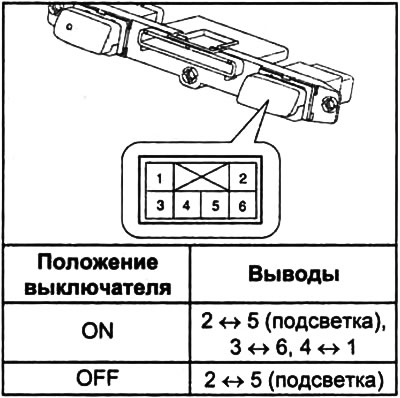

3. Убедитесь в наличии проводимости между выводами разъема.

Проверка реле

См. раздел "Монтажные блоки".

Проверка таймера

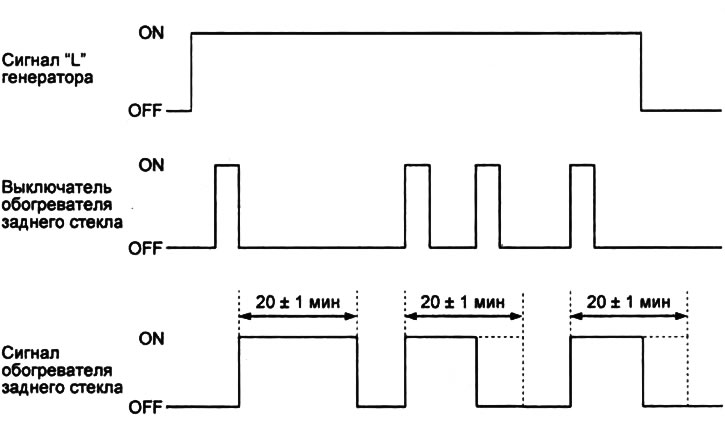

Проверьте, что работа таймера обогревателя заднего стекла соответствует норме в диаграмме "Диаграмма работы таймера обогревателя заднего стекла".
