Проверка обогревателей

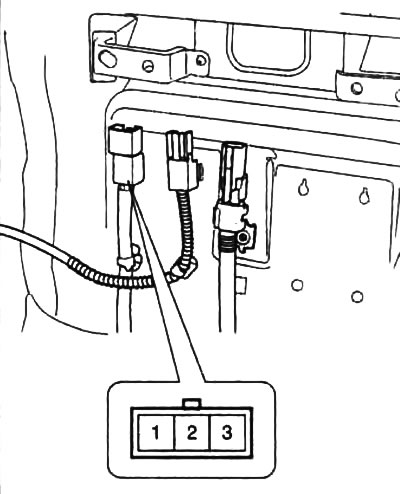

1. При отсоединенном разъеме проверьте сопротивление между выводами "1" и "3".
Сопротивление:
- общее — 2,45 Ом ±10%
- обогревателя подушки сиденья — 1,2 Ом ±10%
- обогревателя спинки сиденья — 1,2 Ом ±10%
2. Отсоедините выключатели обогревателей сидений от центральной консоли.
2. Подсоедините разъем и убедитесь, что сиденье нагревается.
3. Отсоедините разъем и убедитесь в наличии проводимости между выводами разъема при номинальной температуре.
- Номинальная температура — 28+3,5°C
- Температура короткого замыкания — 177±3°C

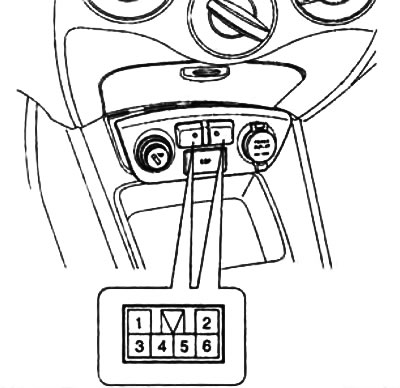

Проверка выключателей
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

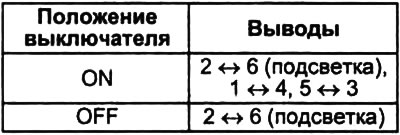

3. Убедитесь в наличии проводимости между выводами разъема.

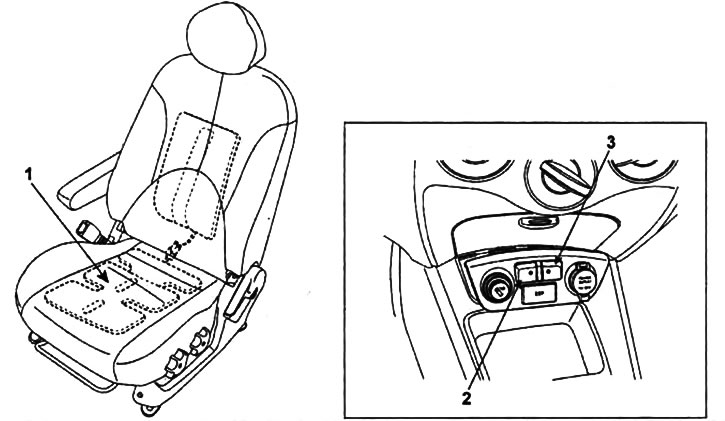

Расположение компонентов обогревателей сидений.
1 - обогреватель сиденья,
2 - выключатель обогревателя сиденья водителя,
3 - выключатель обогревателя сиденья пассажира.
