Проверка электроприводов стеклоподъемников
1. Снимите отделочную панель боковой двери (см. главу "Кузов").
2. Отсоедините разъем электропривода.
3. Подсоединяя клеммы аккумуляторной батареи к выводам разъема, убедитесь, что якорь электропривода вращается согласно таблицам.
Электропривод передней двери
Электропривод задней боковой двери
Проверка реле стеклоподъемников
См. раздел "Монтажные блоки".
Проверка главного переключателя управления стеклоподъемниками
1. Снимите отделочную панель двери водителя (см. главу "Кузов").

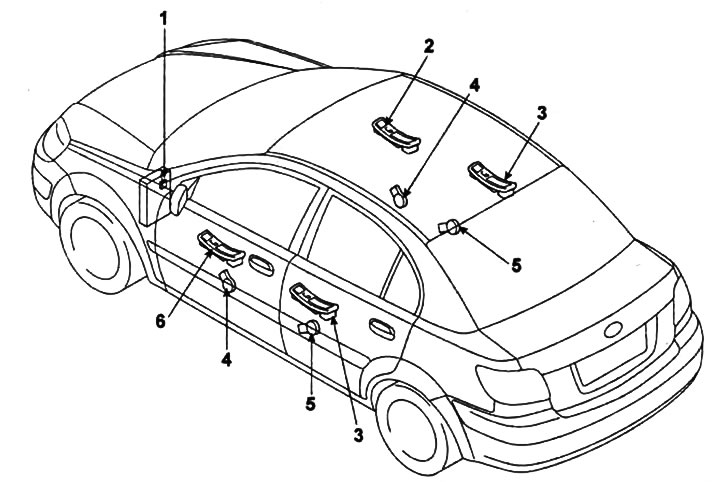

Расположение элементов управления стеклоподъемниками с электроприводом.
1 - монтажный блок в салоне (реле стеклоподъемников),
2 - переключатель управления стеклоподъемником двери пассажира,
3 - переключатель управления стеклоподъемником задней боковой двери,
4 - электропривод стеклоподъемника передней двери,
5 - электропривод стеклоподъемника задней боковой двери,
6 - главный переключатель управления стеклоподъемниками.
Главный переключатель управления стеклоподъемниками
2. При отсоединенном разъеме убедитесь в наличии проводимости между выводами.
Переключатели управления стеклоподъемниками передних дверей
Переключатели управления стеклоподъемниками задних боковых дверей
Выключатель блокировки стеклоподъемников
Проверка переключателя управления стеклоподъемником двери пассажира
1. Снимите отделочную панель двери пассажира (см. главу "Кузов").
2. При отсоединенном разъеме убедитесь в наличии проводимости между выводами.
