Тормозные колодки (Kia Rio JB)

Проверка тормозных колодок (дисковые тормоза)

1. Поднимите автомобиль на подъемнике или поддомкратьте часть автомобиля и установите ее на подставки.

2. Снимите колесо.

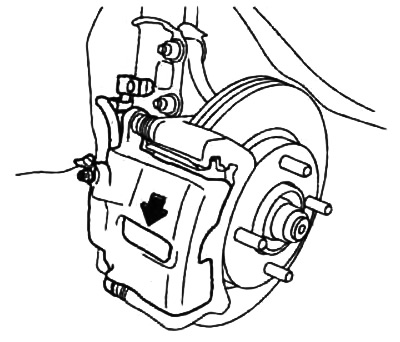

3. Проверьте толщину накладок тормозных колодок через технологические отверстия суппорта.

Толщина накладки:

Номинальное значение:

• передние тормоза — 11 мм
• задние тормоза — 10 мм

Допустимое значение — 2 мм



3. Если измеренная толщина меньше предельно допустимого значения, то замените тормозные колодки.

Внимание:

• При необходимости замены тормозной колодки с накладкой в сборе заменяйте весь комплект тормозных колодок с левой и правой сторон автомобиля.
• Не устанавливайте тормозные колодки разных типов или разных изготовителей.
• При замене фиксаторов тормозных колодок устанавливайте новый или бывший в эксплуатации фиксатор только после очистки его от посторонних частиц.
• При замене тормозных колодок проверьте их на отсутствие деформации.
• Если есть заметная разница в толщине накладок тормозных колодок с левой и правой сторон, то проверьте плавность перемещения поршня, направляющего и стопорного пальцев.

4. Проверьте накладки тормозных колодок на отсутствие повреждений, деформации или замасливания поверхности, а также отсутствие повреждений на металлических основах колодок.

Проверка тормозных колодок (барабанные тормоза)

Внимание:

• Вдыхание пыли от тормозных колодок может быть опасно для вашего здоровья.
• Никогда не очищайте тормозной механизм от пыли с помощью сжатого воздухе!

Примечание: загрязнение тормозных колодок или тормозного барабана снижает эффективность торможения.

1. Заблокируйте передние колеса и поддомкратьте заднюю часть автомобиля.

2. Выключите стояночный тормоз, снимите заднее колесо и тормозной барабан.

3. Убедитесь в отсутствии утечек рабочего цилиндра (А).

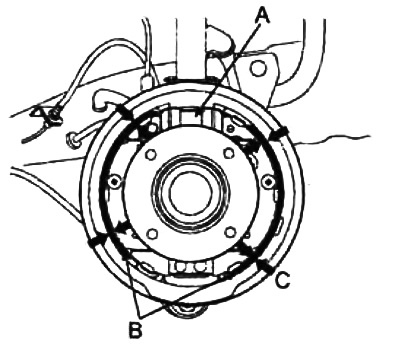

4. Убедитесь в отсутствии трещин, сколов, износа и загрязнения накладок (В) тормозных колодок.

5. Проверьте толщину (С) тормозных колодок.

Толщина тормозных колодок:

• Номинальное значение — 3,9-4,5 мм
• Допустимое значение — 1,0 мм

Внимание: если толщина тормозной колодки меньше предельно допустимого значения, то заменяйте тормозные колодки комплектом.

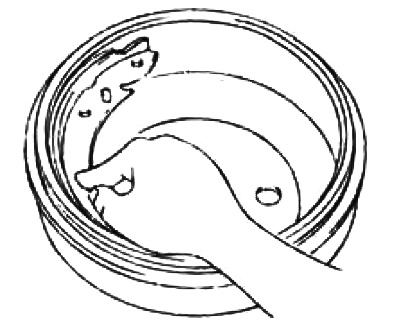

6. Проверьте, что прилегание тормозных колодок к поверхности тормозного барабана (пятно контакта) соответствует норме.

Замена тормозных колодок (дисковые тормоза)

1. (Задние тормоза)

Опустите рычаг стояночного тормоза.

2. Поддомкратьте автомобиль и снимите колесо.

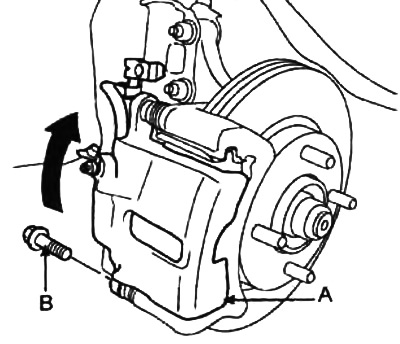

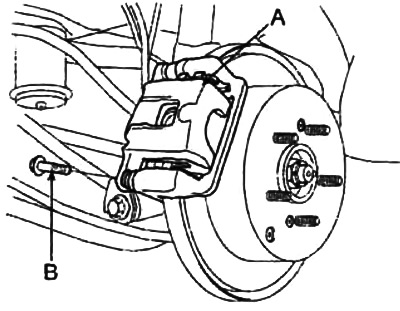

3. Отверните болт направляющего пальца (В), поднимите вверх суппорт в сборе (А) и подвесьте его с помощью проволоки.

Внимание: не повредите датчик частоты вращения колеса.

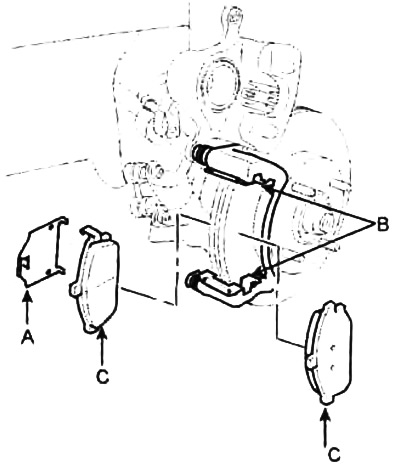

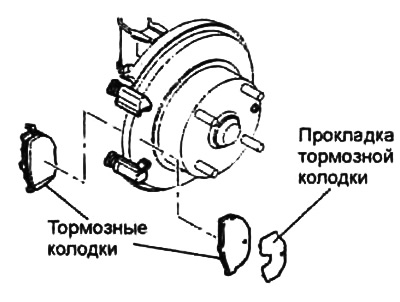

4. Извлеките из скобы суппорта следующие детали:

• антискрипная прокладка (А);
• (Передние тормоза) фиксаторы тормозных колодок (В);
• тормозные колодки (С).

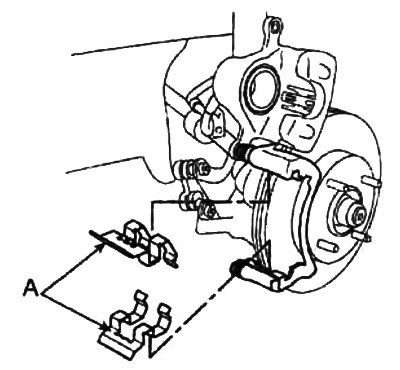

5. Установите фиксаторы тормозных колодок (А) в скобу суппорта.





6. Установите тормозные колодки и накладку в фиксаторы тормозных колодок.

Внимание:

• Будьте внимательны, убедитесь в отсутствии замасливания поверхностей тормозных колодок и тормозного диска.
• Проверьте рабочие поверхности прокладок тормозных колодок и тормозного диска на отсутствие загрязнения и посторонних частиц.
• Устанавливайте тормозные колодки только на те тормозные диски, на которых они были установлены раннее.

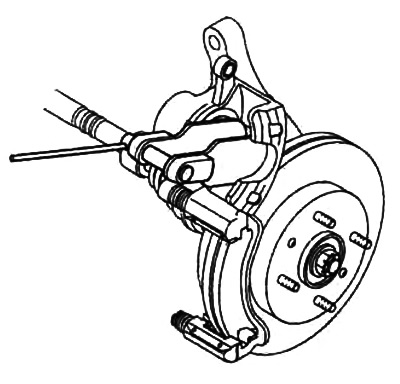

7. С помощью специального инструмента заведите поршень в цилиндр суппорта тормоза.



8. Аккуратно опустите и установите суппорт в сборе на место так, чтобы не повредить пыльник (А).

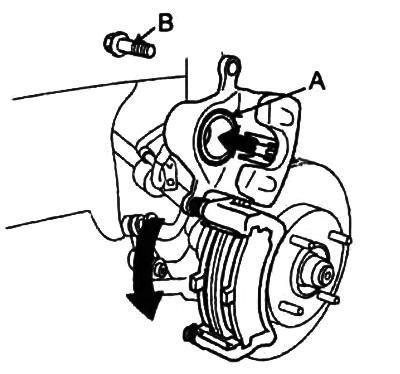

9. Затяните болт (В) направляющего пальца.

• Момент затяжки — 22 - 32 Нм

10. Нажмите несколько раз на педаль тормоза для того, чтобы убедиться в рабочем состоянии тормозной системы, затем проведите ходовые испытания.

Примечание:

• После установки нового комплекта тормозных колодок, срабатывание тормозов может потребовать большего хода педали тормоза.
• Для приработки тормозных колодок необходимо пройти несколько циклов торможения.

11. После завершения установки деталей проверьте герметичность соединений тормозных шлангов и тормозных трубок.

Замена тормозных колодок (барабанные тормоза)

Внимание:

• Попадание в легкие пыли, содержащейся на тормозных колодках, может нанести вред здоровью.
• Не используйте сжатый воздух, для очистки деталей тормозного механизма.
• Во избежание утечек тормозной жидкости оберните соединения тормозных шлангов.

1. Опустите рычаг стояночного тормоза.

2. Поддомкратьте заднюю часть автомобиля. снимите заднее колесо, затем снимите тормозной барабан.

3. Снимите опорные штифты тормозных колодок.

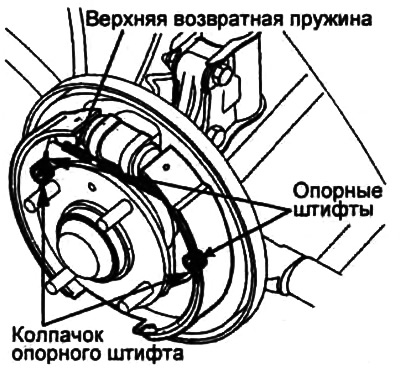

4. Снимите верхнюю возвратную пружину.

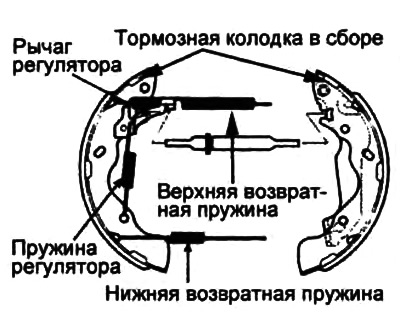

5. Опустите тормозную колодку и снимите нижнюю возвратную пружину.



6. Отсоедините трос привода стояночного тормоза от рычага стояночного тормоза.



7. Снимите тормозные колодки.

8. Подсоедините трос привода стояночного тормоза к рычагу стояночного тормоза.

9. Очистите резьбовые поверхности вилки автоматического регулятора и толкателя.

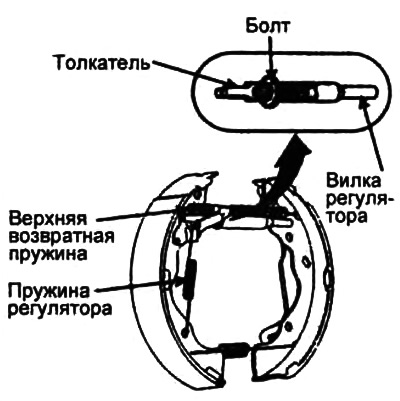

10. Нанесите смазку на резьбовые поверхности автоматического регулятора в сборе и вращением болта регулятора отрегулируйте длину регулятора в сборе.



11. Подсоедините один конец пружины регулятора к рычагу регулятора, затем другой конец пружины подсоедините к тормозной колодке.

12. Установите автоматический регулятор в сборе и верхнюю возвратную пружину колодок.

13. Установите нижнюю возвратную пружину.

14. Нанесите специальную смазку на опорный щит в местах, указанных стрелками на рисунке.

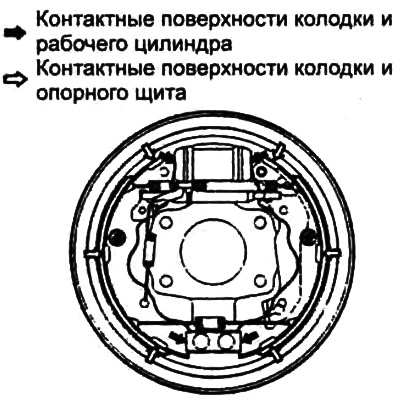

а) Контактные поверхности тормозных колодок и опорного щита заднего барабанного тормоза.

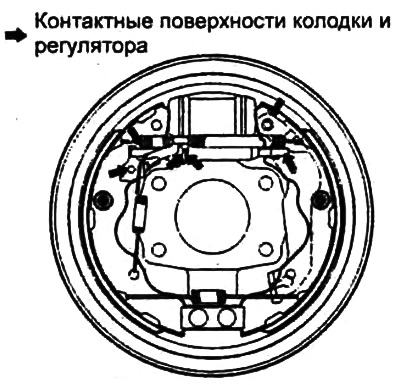

б) Контактные поверхности тормозной колодки в сборе и регулятора зазора тормоза в сборе.





15. Установите тормозные колодки на опорный щит.

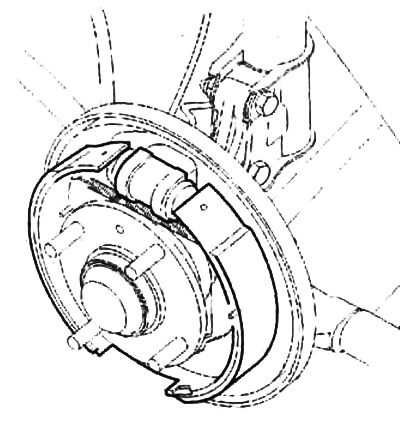

16. Установите опорные штифты колодок и пружины опорных штифтов.



17. Установите тормозной барабан.

18. Залейте тормозную жидкость и удалите воздух из гидропривода тормозов.

Внимание: тормозная жидкость является токсичной и коррозионной, поэтому не допускайте попадания тормозной жидкости на лакокрасочное покрытие кузова. Если жидкость пролита на какие-либо детали, то немедленно смойте ее водой.

19. Нажмите несколько раз на педаль тормоза для того, чтобы убедиться в рабочем состоянии тормозной системы, затем проведите ходовые испытания,

20. Выполните регулировку стояночного тормоза.
