а) Удалите остатки прокладок с привалочных поверхностей блока.
б) Растворителем и мягкой щеткой окончательно очистите блок цилиндров.

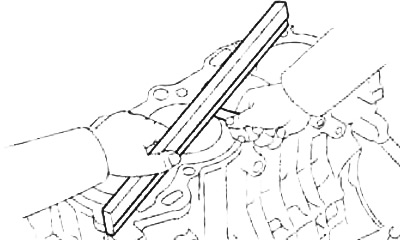

2. Проверьте поверхность газового стыка блока цилиндров на неплоскостность с помощью прецизионной линейки и плоского щупа.
- Максимальная неплоскостность — 0,05 мм
Если неплоскостность превышает указанное значение, замените блок цилиндров.
3. Проверьте зеркало цилиндров на наличие вертикальных рисок.
При наличии глубоких рисок замените блок цилиндров.

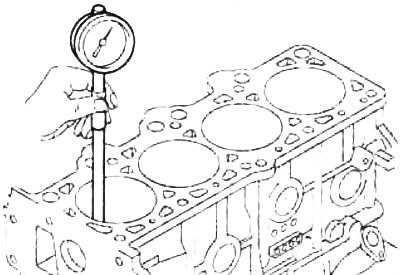

4. Индикатором-нутромером измерьте диаметр цилиндра на трех уровнях в поперечном и продольном направлениях, как показано на рисунке.
Номинальный диаметр цилиндра:
- G4EE — 75,50 - 75,53 мм
- G4ED — 76,50- 76,53 мм
Если диаметр больше максимального, замените блок цилиндров.
5. Определение диаметра цилиндра и диаметра поршня по меткам.
в) Проверьте метку для определения диаметра цилиндра на нижней части блока цилиндров.

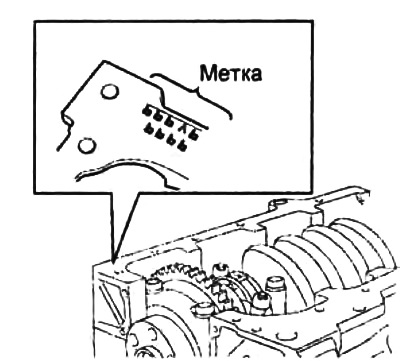

Метка размерной группы цилиндра.

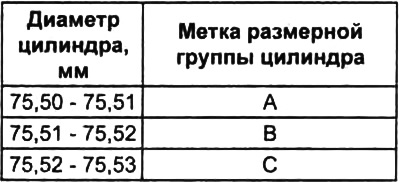

Таблица. Определение диаметра цилиндра по меткам (G4EE).

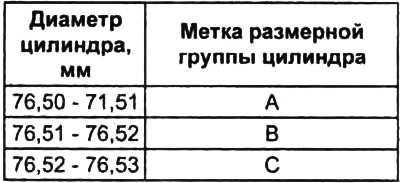

Таблица. Определение диаметра цилиндра по меткам (G4ED).
б) Проверьте метку для определения наружного диаметра поршня на днище поршня.

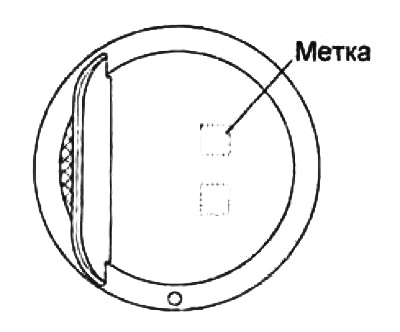

Метка размерной группы поршня.

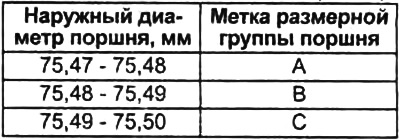

Таблица. Определение наружного диаметра поршня по меткам (G4EE).

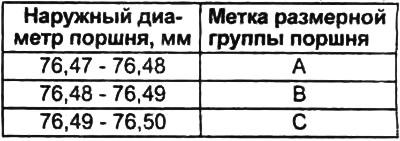

Таблица. Определение наружного диаметра поршня по меткам (G4EP).
