Внимание:
- Всегда устанавливайте новую прокладку головки цилиндров и новые прокладки коллекторов.
- Будьте осторожны, не сгибайте и не поцарапайте прокладку головки цилиндров.
в) Тщательно очистите и обезжирьте рабочую поверхность под прокладку на блоке цилиндров, на головке цилиндров и на коллекторах.
Внимание: будьте осторожны, не допускайте попадания материала прокладки или других посторонних частиц в цилиндры, каналы системы охлаждения и каналы системы смазки.

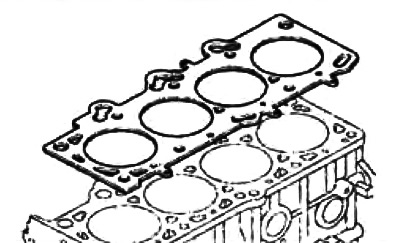

б) Положите прокладку головки цилиндров на блок цилиндров идентификационной меткой вверх.
Внимание: проверьте правильность установки прокладки перед установкой головки цилиндров (совпадение всех отверстий на прокладке и головке цилиндров). При неправильной установке прокладки возможно возникновение неисправностей, например, отсутствие доступа масла в головку цилиндров.
2. Установите голову блока.
а) Осторожно установите головку на блок цилиндров, чтобы не повредить прокладку.
б) Смажьте небольшим количеством чистого моторного масла резьбу и нижнюю поверхность головок болтов крепления головки цилиндров.
в) Установите шайбы болтов головки цилиндров стороной с фаской вверх.

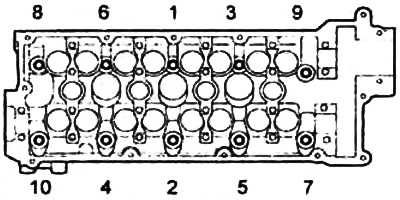

г) Равномерно, в несколько проходов заверните болты крепления головки цилиндров в порядке, указанном на рисунке.
Момент затяжки:
G4EE:
- этап 1 — 34 Нм + 90°
- этап 2 — ослабьте все болты
- этап 3 —34 Нм + 90°
G4ED:
- этап 1 — 30 Нм + 90°
- этап 2 — ослабьте все болты
- этап 3 — 30 Нм + 90°

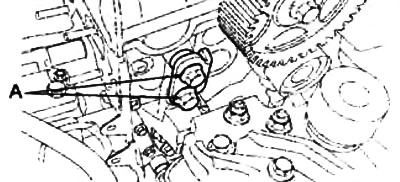

3. Заверните болты (А) кронштейна правой опоры двигателя.

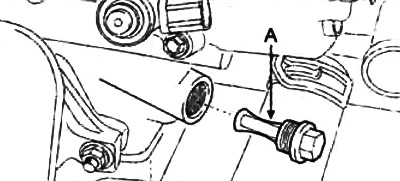

4. (G4ED) Установите фильтр системы CVVT (А).
- Момент затяжки — 40-50 Нм

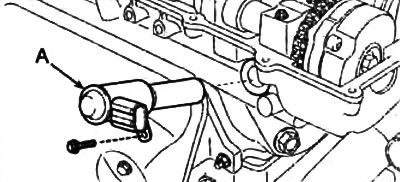

5. (G4ED) Установите клапан системы CVVT (А).
- Момент затяжки — 10-12 Нм
6. Установите распределительные валы.
а) Совместите метки на звездочках распределительных валов с метками цепи, как показано на рисунке.

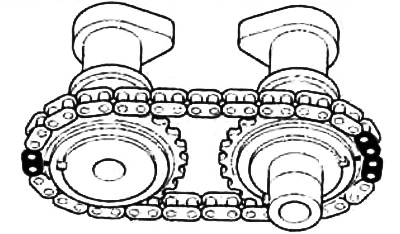

G4EE.

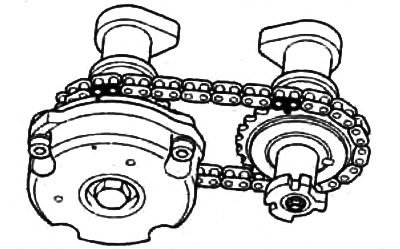

G4ED.

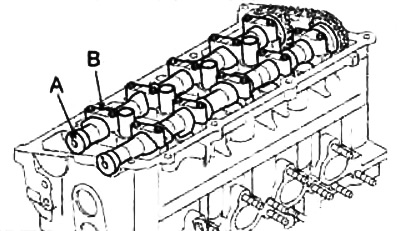

б) Установите распределительные валы (А) и крышки подшипников распределительных валов (В).
- Момент затяжки — 12-14 Нм
в) (G4ED) Установите натяжитель (А) цепи привода распределительного вала впускных клапанов.

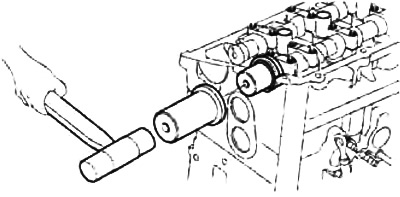

7. При помощи подходящей оправки и молотка установите сальник распределительного вала.
8. Установите шкив распределительного вала (см. раздел "Ремень привода ГРМ").
9. Установите крышку головки блока цилиндров (см. раздел "Ремень привода ГРМ").
10. Установите ремень привода ГРМ (см. раздел "Ремень привода ГРМ").
11. Установите впускной коллектор.
12. Установите выпускной коллектор.
13. Установите блок катушек зажигания (G4EE) или катушки зажигания (G4ED).
14. Установите насос ГУР.

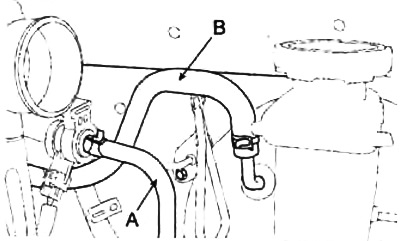

15. Подсоедините шланг (А) от клапана продувки аккумулятора паров топлива.
16. Подсоедините шланг (В) вакуумного усилителя тормозов.
17. Подсоедините следующие провода и разъемы от двигателя:
а) Установите кронштейн жгута проводки, заверните болт (Е) и подсоедините провод "массы" (D).
б) Подсоедините разъем датчика положения распределительного вала (С).
в) Подсоедините разъем конденсатора катушек зажигания (В).
г) Подсоедините разъемы катушек зажигания (А).
G4EE.
G4ED.
д) (G4ED) Подсоедините разъем (С) клапана CVVT.
е) Подсоедините разъем датчика положения коленчатого вала (В).
ж) Подсоедините разъем переднего кислородного датчика (А).
з) Подсоедините разъем клапана системы управления частотой вращения холостого хода (В).
и) Установите кронштейн жгута проводки (А).
к) Подсоедините разъемы форсунок №3, №4 (D) и №1, №2 (Е).
л) Подсоедините разъем датчика детонации (С).
м) Подсоедините разъем компрессора кондиционера (В).
н) Подсоедините разъем заднего кислородного датчика (А).
18. Подсоедините разъемы датчика положения дроссельной заслонки (В) и датчика абсолютного давления во впускном коллекторе (С) (G4EE).
19. Подсоедините трос акселератора (А).
20. Подсоедините топливную трубку (В).
21. Подсоедините шланги отопителя (А).
22. Подсоедините верхний и нижний шланги радиатора.
23. Установите поддон аккумуляторной батареи (А).
24. Установите впускной воздушный патрубок и корпус воздушного фильтра в сборе.
25. Установите нижнюю часть защиты двигателя.
26. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
