Примечание: Данная процедура может быть проведена без снятия двигателя с автомобиля.

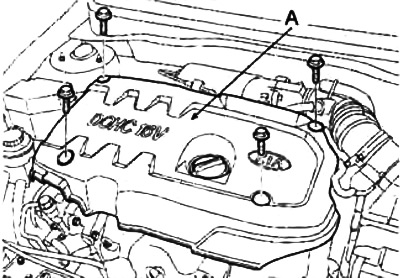

1. Снимите декоративную крышку двигателя (А).
2. Снимите правое переднее колесо.
3. Отверните два болта (В) и снимите правую боковую крышку (А).
4. Временно ослабьте болты шкива насоса охлаждающей жидкости.
5. Снимите ремень привода генератора (А).
6. Снимите ремень привода компрессора кондиционера (В).
7. Снимите ремень привода насоса ГУР (С).
8. Отверните четыре болта и снимите шкив насоса охлаждающей жидкости.
9. Отверните четыре болта (В) и снимите верхнюю крышку ремня привода ГРМ (А).
10. Установите поршень 1-ого цилиндра в ВМТ такта сжатия.
а) Поверните коленчатый вал до совмещения риски на шкиве привода навесных агрегатов с меткой "Т" на нижней крышке ремня привода ГРМ.
б) Убедитесь, что установочная метка на шкиве (А) распределительного вала совмещена с меткой на нижней крышке ремня привода ГРМ.
11. Отверните болт и снимите шкив привода навесных агрегатов (А) с коленчатого вала.

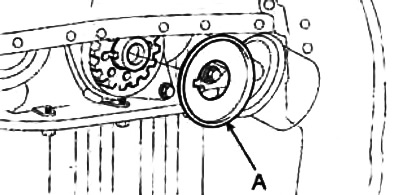

12. Снимите фланец (А) с коленчатого вала.
13. Отверните четыре болта (В) и снимите нижнюю крышку ремня привода ГРМ (А).
14. Снимите ролик-натяжитель (А) и ремень привода ГРМ.
Примечание: если ремень будет использоваться повторно, нанесите на ремень стрелку направления вращения для правильной установки.
 |
 |
15. Отверните болт (В) и снимите промежуточный ролик (А).
16. Снимите зубчатый шкив коленчатого вала (А).
Снятие и установка ремня привода ГРМ.
1 - крышка головки блока цилиндров,
2 - ремень привода ГРМ,
3 - шкив распределительного вала,
4 - зубчатый шкив коленчатого вала,
5 - ролик-натяжитель,
6 - промежуточный ролик,
7 - верхняя крышка ремня привода ГРМ,
8 - нижняя крышка ремня привода ГРМ,
9 - фланец,
10 - шкив коленчатого вала.
17 . Снимите крышку головки блока цилиндров.
а) Снимите кронштейн жгута проводки двигателя (А).
б) Снимите высоковольтные провода (G4EE) или катушки зажигания (G4ED).
G4EE.
G4ED.
в) Отсоедините вентиляционный шланг (В) и шланг системы принудительной вентиляции картера (А) от головки блока цилиндров.
г) (G4ED) Снимите кронштейн крышки головки блока цилиндров.
д) Равномерно, в несколько проходов отверните болты в последовательности, указанной на рисунке, и снимите крышку головки блока цилиндров (А) вместе с прокладкой.
G4EE.
G4ED.
18. Удерживая распределительный вал за шестигранный участок (А), ключом (В) отверните болт (С) и снимите шкив распределительного вала.
