Диагностика системы впрыска топлива — общая информация (Kia Rio JB)

0
Оглавление: Особенности проверки системы впрыска…⇣ Стандартная схема поиска…⇣ Проверка индикатора "CHECK ENGINE"…⇣
1. Диагностические разъемы.

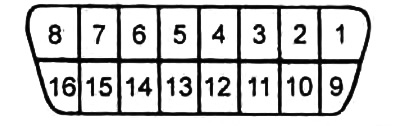

В автомобиле устанавливался один стандартный 16-коытаотыый диагностический разъем.

В автомобиле устанавливался один стандартный 16-коытаотыый диагностический разъем.


2. Тип системы самодиагностики.

а) Стандартный диагностический код состоит из одной буквы и 4 цифр (например: "Р0000"). Нумерация таких кодов сплошная, т.е. коды неисправности для различных систем не повторяются.

б) При обнаружении неисправности системой самодиагностики будет записан соответствующий диагностический код и записаны текущие параметры основных узлов и систем двигателя в данный момент ("стоп-кадр данных"). Эти данные, считанные с помощью сканера, могут упростить анализ условий появления неисправности.

3. Особенности диагностики с помощью сканера.

а) Алгоритм работы системы диагностики может отличаться от стандартного алгоритма, поэтому для выполнения корректной диагностики рекомендуется использовать сканер Hi-Scan (Pro).

б) Рекомендуется подсоединять сканер при выключенном зажигании, так как при включенном зажигании возможно возникновение сбоя в электронном блоке управления двигателем.



в) Перед подсоединением сканера к диагностическому разъему убедитесь, что состояние и форма выводов разъема соответствуют норме

4. Пояснения по работе индикатора "CHECK ENGINE" (или "Malfunction Indicator Lamp"):

а) Индикатор загорается на несколько секунд сразу после включения зажигания, чтобы показать, что сам индикатор функционирует нормально.

б) Далее (после запуска или при работающем двигателе) индикатор может загореться, чтобы предупредить водителя об обнаружении неисправности системой самодиагностики.

Внимание: если индикатор загорается из-за неисправности электронного блока управления, то связь между тестером и электронным блоком управления установить невозможно, при этом отсутствует возможность считать диагностические коды.


в) Периодическое мигание индикатора показывает наличие временной неисправности. Оно может продолжаться до тех пор, пока важная неисправность влияет на систему снижения токсичности ОГ или другие системы (например, из-за пропусков вспышек происходит повреждение каталитического нейтрализатора).

г) При критической неисправности (наличие серьезного дефекта в системе впрыска топлива или системе снижения токсичности ОГ) индикатор будет гореть постоянно при движении автомобиля до тех пор, пока не будет удален код неисправности после устранения неисправности (т.е. после ремонта).

Примечание: удаление кода неисправности не является устранением неисправности.


д) Индикатор погаснет при выключении зажигания (ключ замка зажигания в положении "OFF" (ВЫКЛ)).

5. Условия, при которых горящий индикатор "CHECK ENGINE" может погаснуть по сигналу электронного блока управления при включенном зажигании (код неисправности сохраняется):



а) Для неисправности в трансмиссии: если блок управления двигателем в течение трех последовательных циклов движения автомобиля не обнаружил неисправность при соответствующих режимах и условиях (см. условия возникновения кода),

б) Для неисправности в. системе токсичности ОГ (пропуск вспышек в цилиндрах): если электронный блок управления двигателем в течение цикла не обнаружил неисправность при аналогичных условиях работы двигателя (частота вращения коленчатого вала, температура охлаждающей жидкости и т.д.), при которых неисправность была обнаружена впервые.

б) Для неисправности в. системе токсичности ОГ (пропуск вспышек в цилиндрах): если электронный блок…


6. Код неисправности (для системы впрыска топлива) может быть автоматически удален из памяти электронного блока управления двигателем при включенном зажигании, если соответствующая неисправность не была обнаружена в течение 40 последующих циклов движения автомобиля.

8. Пояснения по работе системы самодиагностики.

а) Блок управления двигателем отслеживает входные / выходные сигналы (одни постоянно, другие — только при определенных условиях). В случае если обнаружено постоянное или в течение заданного промежутка времени нарушение в работе системы, или если после первого некорректного сигнала в электронный блок управления двигателем поступило еще несколько подобных сигналов, то электронный блок управления двигателем воспримет это как наличие неисправности.



После чего запишет соответствующий код неисправности в память и пошлет сигнал на выход системы самодиагностики.

Примечание:
  • Обычно, если электронный блок управления обнаружил неисправность,, то индикатор "CHECK ENGINE" загорится и код неисправности будет записан только после повторного запуска двигателя и повторного обнаружения той же неисправности (т.е. если неисправность сохраняется в течение двух последовательных циклов движения автомобиля).
  • Для некоторых неисправностей (например, коды Р0300, Р0301, Р0302, Р0303, Р0304, Р0305 и Р0306) индикатор "CHECK ENGINE" загорится и код неисправности будет записан при первом их обнаружении, если данная неисправность является критической (происходит повреждение каталитического нейтрализатора). Если пропуск вспышек в цилиндрах приводит только к повышению токсичности ОГ (свыше 150% нормы), то код неисправности типа РОЗОх записывается сразу, а контрольная лампа загорается при повторном обнаружении неисправности.
  • При появлении некоторых неисправностей (например, коды: Р0230, Р0325, Р0506 и Р0507) индикатор "CHECK ENGINE" не загорается.

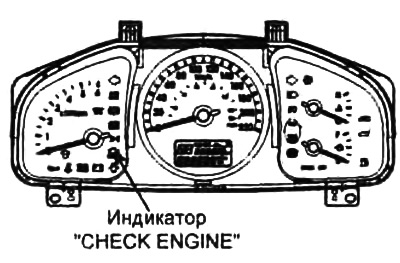

При появлении некоторых неисправностей (например, коды: Р0230, Р0325, Р0506 и Р0507) индикатор…

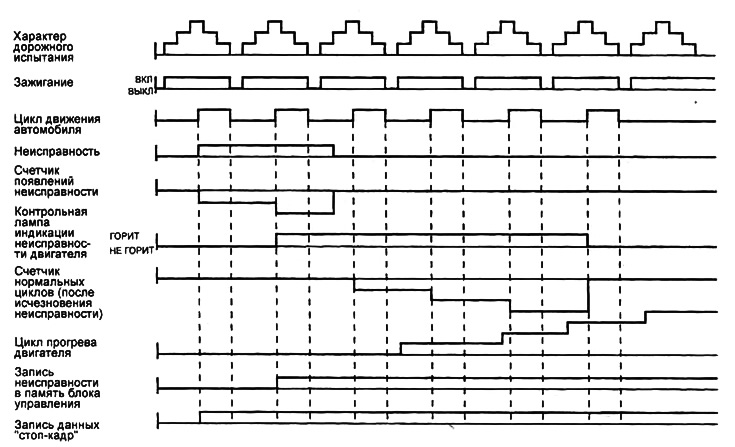

Взаимосвязь между кодами неисправностей и характером дорожного испытания для системы стандарта EOBD.



Примечание:
  • "Цикл прогрева двигателя" означает адекватную работу двигателя автомобиля, при которой происходит увеличение температуры охлаждающей жидкости от величины минимум 4,4°C при запуске двигателя до величины минимум 70°C.
  • "Цикл движения автомобиля" состоит из запуска двигателя и работы двигателя после начала управления с обратной связью по составу воздушно-топливной смеси ("closed-loop").


б) Поскольку запоминающее устройство (оперативная память электронного блока управления двигателем) имеет питание непосредственно от аккумуляторной батареи, то результаты диагностики сохраняются даже когда ключ замка зажигания повернут в положение "OFF" (ВЫКЛ). Коды неисправностей будут стерты при отсоединении клеммы аккумуляторной батареи или разъема электронного блока управления двигателем.

Кроме того, коды неисправностей стираются, если при включенном зажигании (ключ в положении "ON" (ВКЛ)) с сканера на электронный блок управления двигателем будет послан сигнал об удалении кодов неисправностей.

Внимание: если при включенном зажигании (ключ в положении "ON") отсоединить разъем какого-либо датчика, то электронный блок управления воспримет это как наличие неисправности и в память электронного блока управления запишется соответствующий код. В этом случае удалите коды неисправностей.


Особенности проверки системы впрыска топлива



1. Если компоненты системы впрыска топлива (датчики, электронный блок управления двигателем, форсунки и т.д.) неисправны, то в результате будет прекращена подача топлива или появится сбой в точной подаче топлива при различных режимах работы двигателя. Могут возникнуть следующие ситуации:



а) Двигатель ее запускается или запускается с трудом.

б) Нестабильная работа двигателя на холостом ходу.

в) Плохая управляемость двигателем.

2. Если возникла какая-либо из указанных выше ситуаций, то сначала проведите обычную процедуру диагностики, которая включает основные проверки двигателя (отсутствие неисправности системы зажигания, неправильных регулировок двигателя и т.п.). Затем проверьте компоненты системы впрыска топлива (MFI) с помощью сканера в соответствии с подразделом "Стандартная схема поиска неисправностей с помощью сканера".

Примечание:
  • Перед снятием или установкой какого-либо компонента сначала считайте диагностические коды неисправностей и затем отсоедините провод от отрицательной клеммы аккумуляторной батареи.
  • При зарядке аккумуляторной батареи от внешнего источника отсоедините провода клемм аккумуляторной батареи на автомобиле для предотвращения повреждения электронного блока управления двигателем. При выполнении проверки генератора не отсоединяйте провод от положительной клеммы аккумуляторной батареи, так как в противном случае возможно повреждение электронного блока управления двигателем.
  • Перед отсоединением проводов от клемм аккумуляторной батареи установите ключ замка зажигания в положение "OFF" (ВЫКЛ). Отсоединение или подсоединение проводов клемм аккумуляторной батареи при включенном зажигании или при работающем двигателе может привести к повреждению электронного блока управления двигателем/.
  • Провода системы управления, соединяющие электронный блок управления двигателем с кислородным датчиком экранированы с помощью провода соединения с "массой", который подсоединяется к кузову для устранения воздействия помех от системы зажигания и радиоприемника. Если экранирующий провод неисправен, то замените проводку системы управления двигателем в сборе.





Стандартная схема поиска неисправностей с помощью сканера



1. Смоделируйте признаки неисправности для проверки их наличия и определите характер и условия возникновения (режим работы двигателя, условия эксплуатации и т.д.).

2. Считайте коды и определите причины появления неиспраности, проверяемые компоненты и порядок их проверки.

3. Проверьте входные сигналы электронного блока управления двигателем с помощью сканера или мотор-тестера. Если сигналы в норме, то соответствующий датчик (элемент) исправен. Переходите к проверке следующего компонента.

4. Проверьте выходные сигналы электронного блока управления двигателем с помощью мотор-тестера и проверьте работу исполнительных устройств (приводов) с помощью пункта ACTUATOR TEST сканера. Если сигналы блока управления двигателем и привод в норме, то управление приводом в норме. Переходите к проверке следующего компонента.

5. Если сигналы электронного блока управления двигателем в норме, то проверьте и при необходимости отремонтируйте электропроводку компонентов системы. После ремонта снова проверьте сигналы электронного блока управления двигателем. Если на этот раз сигналы в норме, то проверьте входные и выходные сигналы для следующего проверяемого компонента.

6. Если электропроводка в порядке, то входные и выходные сигналы блока управления двигателем ее соответствуют норме, то проверьте отдельные компоненты системы и, при необходимости, отремонтируйте или замените их. После ремонта снова проверьте сигналы блока управления двигателем. Если на этот раз сигналы в норме, то проверьте сигналы для следующего проверяемого компонента.



7. Повторная проверка признаков ее неисправности и ремонт.

Если в результате проверки подозреваемой цепи электропроводки и конкретных компонентов дефектов не выявлено, то входные и выходные сигналы электронного блока управления двигателем отклоняются от нормы, то более внимательно оцените признаки неисправности (возможно, первоначальный диагноз был неверным или неполным). При дальнейшей проверке попытайтесь расширить зону поиска неисправности на другие группы компонентов (отремонтируйте при необходимости).

8. Постарайтесь смоделировать признаки неисправности, чтобы быть уверенными в том, что неисправность устранена. Устраните причину возникновения неисправности для предотвращения повторного появления дефекта.

Проверка индикатора "CHECK ENGINE" ("Проверь двигатель")



1. Включите зажигание (положение ключа "ON" (ВКЛ)).

2. Убедитесь, что индикатор "CHECK ENGINE" на комбинации приборов загорелся примерно на 5 секунд, а затем погас.

2. Убедитесь, что индикатор «CHECK ENGINE» на комбинации приборов загорелся примерно на 5 секунд, а…


3. Если индикатор ее горит, то проверьте проводку, предохранитель и лампу индикатора.
