Проверка сигналов на выводах электронного блока управления (Kia Rio JB)

0

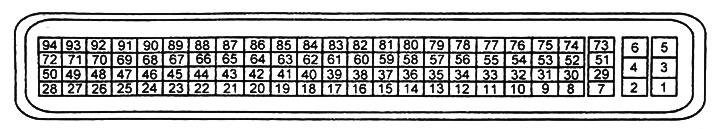

Проверка сигналов на выводах электронного блока управления

Проверка сигналов на выводах электронного блока управления

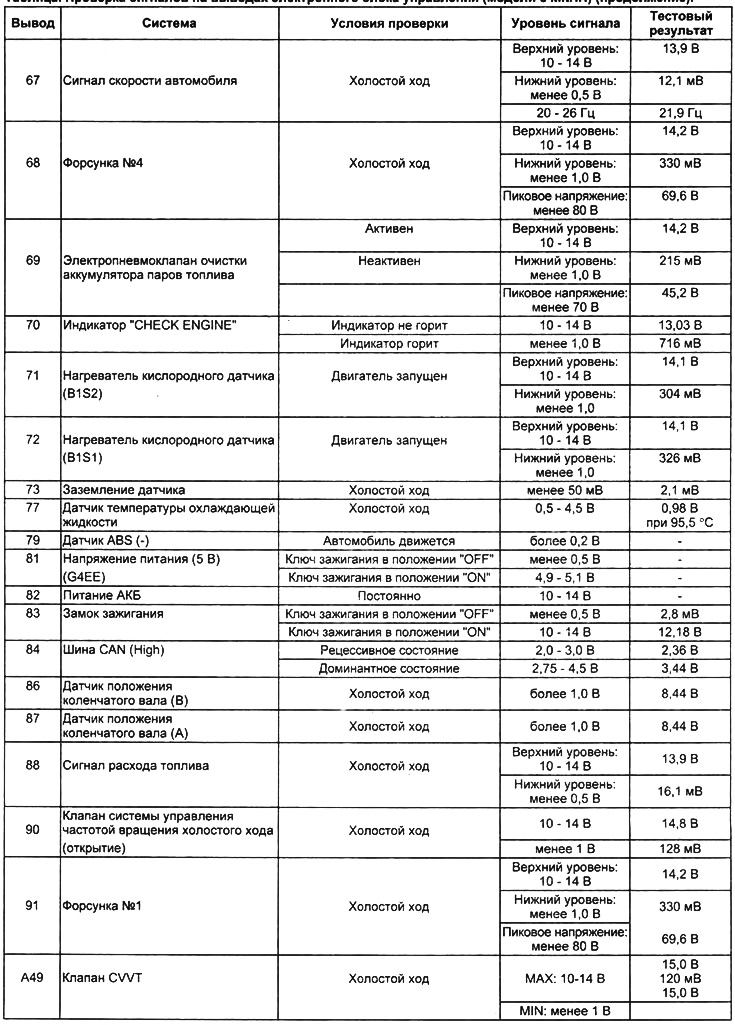

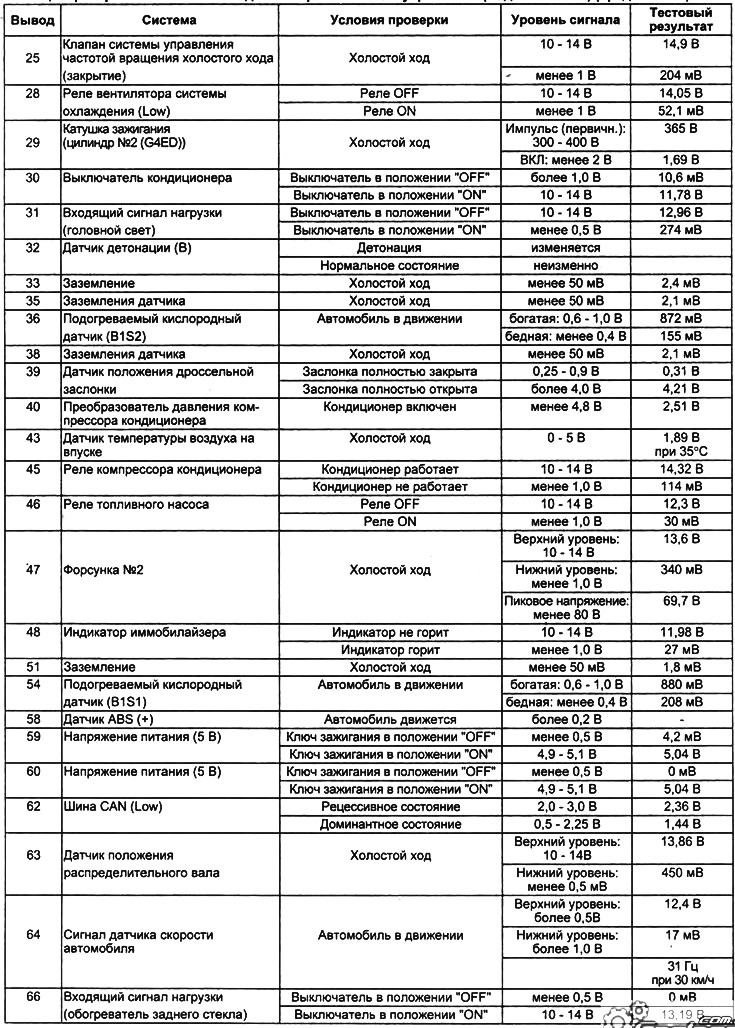

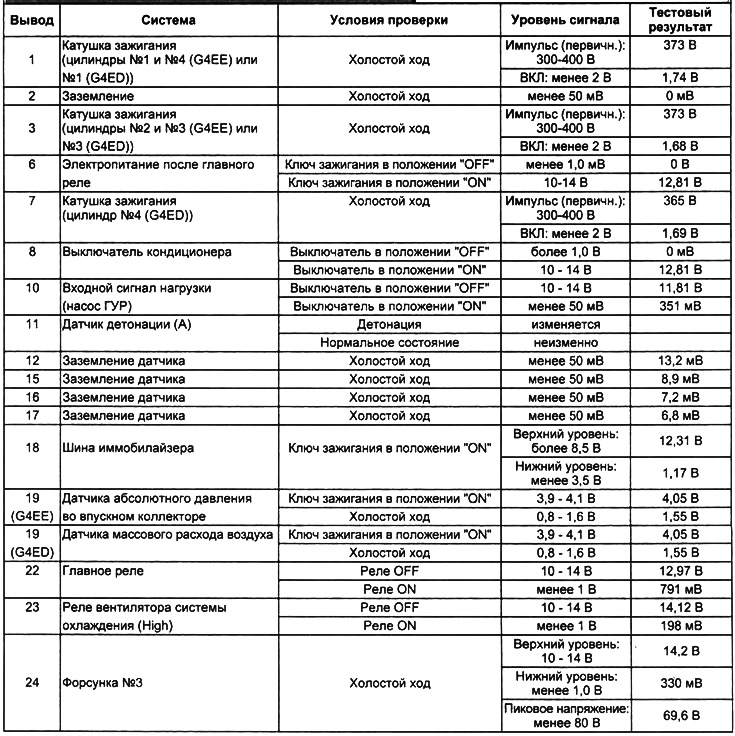

Таблица. Проверка сигналов на выводах электронного блока управления (модели с МКПП).

Таблица. Проверка сигналов на выводах электронного блока управления (модели с МКПП).

Таблица. Проверка сигналов на выводах электронного блока управления (модели с МКПП).

Таблица. Проверка сигналов на выводах электронного блока управления (модели с МКПП).

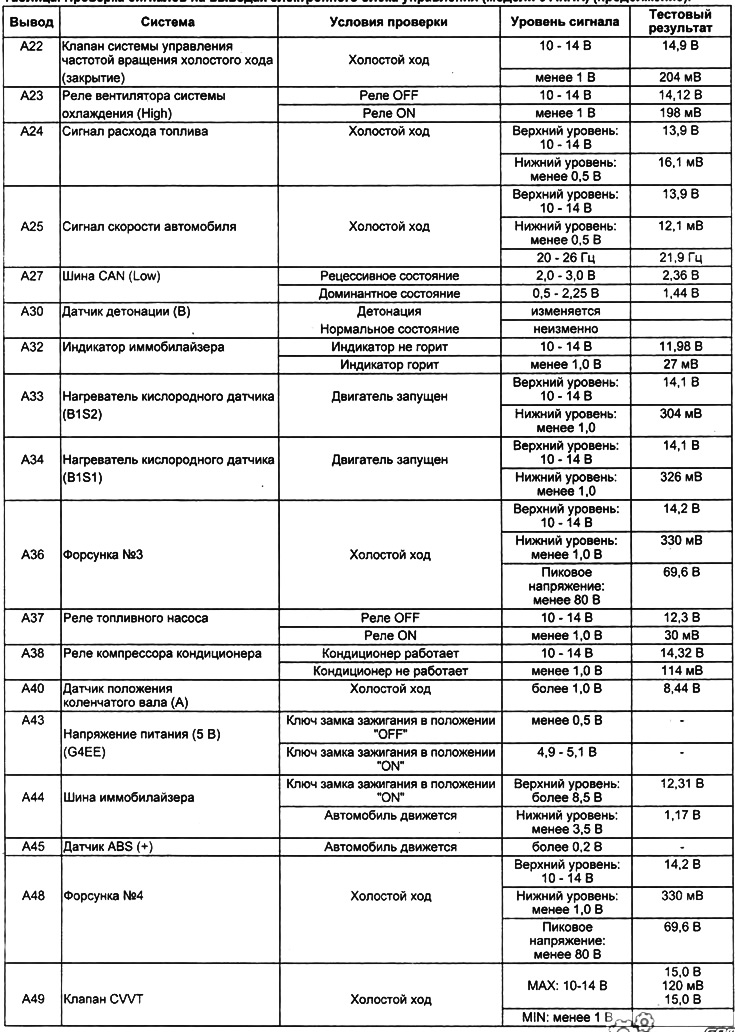

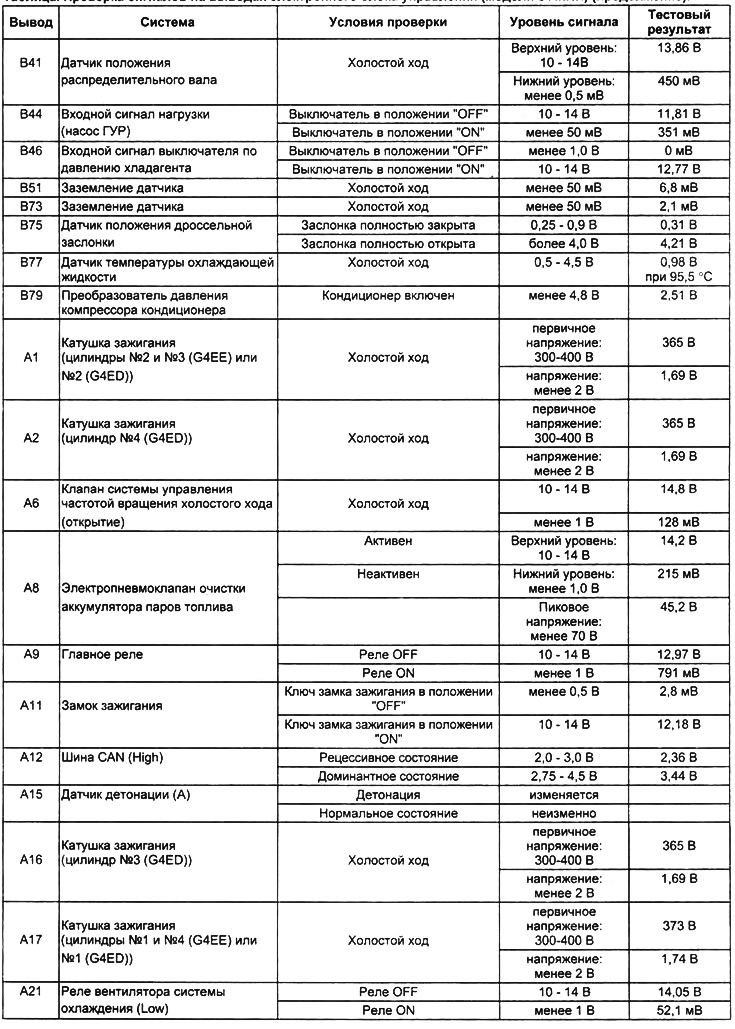

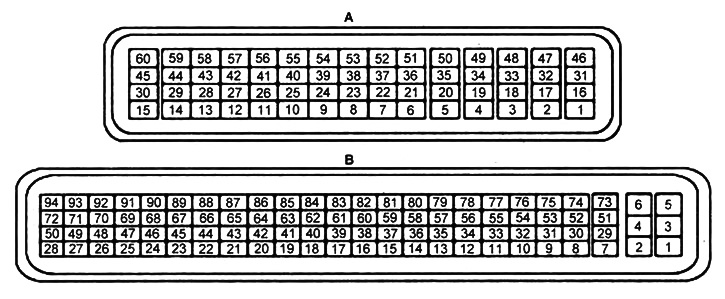

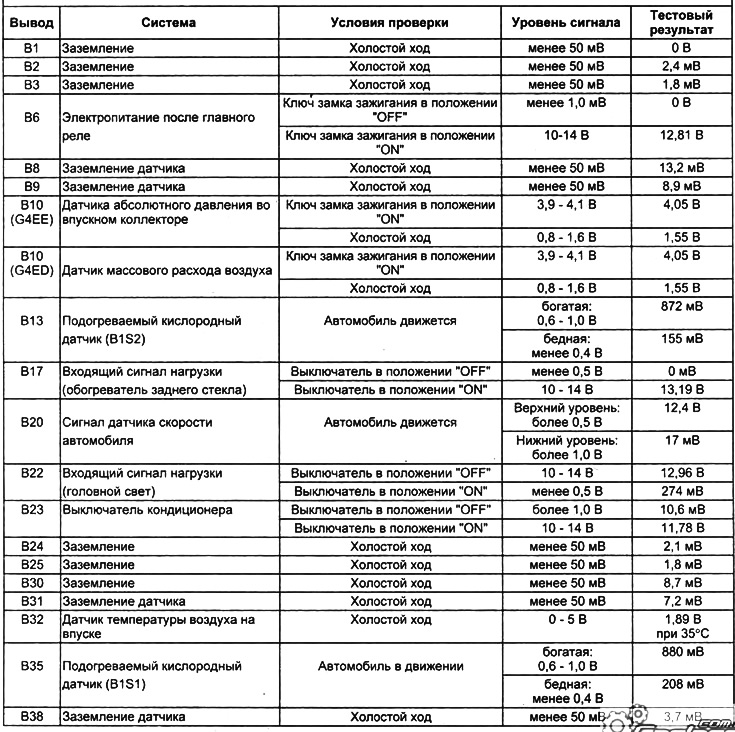

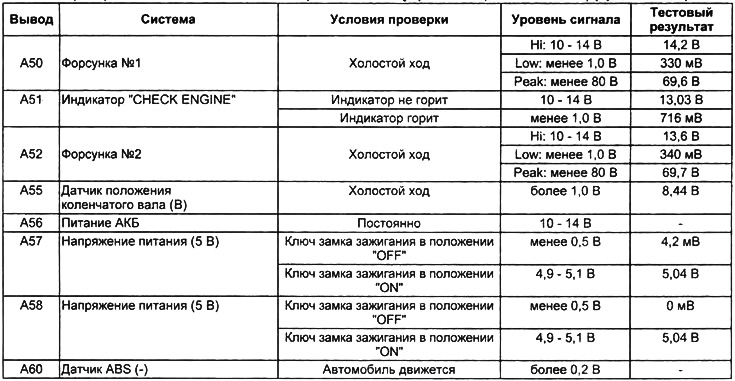

Таблица. Проверка сигналов на выводах электронного блока управления (модели с АКПП).

Таблица. Проверка сигналов на выводах электронного блока управления (модели с АКПП).

Таблица. Проверка сигналов на выводах электронного блока управления (модели с АКПП).

Таблица. Проверка сигналов на выводах электронного блока управления (модели с АКПП).

Таблица. Проверка сигналов на выводах электронного блока управления (модели с АКПП).

Таблица. Проверка сигналов на выводах электронного блока управления (модели с АКПП).
