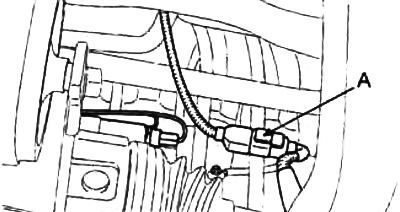

2. Отсоедините разъем заднего кислородного датчика (А).

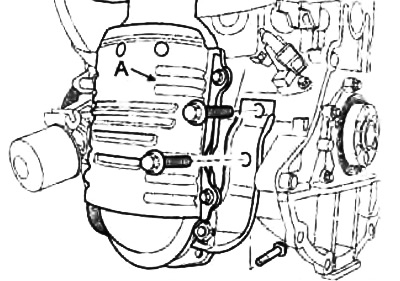

3. Снимите теплозащитный экран приемной трубы системы выпуска (А) (см. раздел "Головка блока цилиндров" главы "Двигатель G4EE (1,4 л) и G4ED (1,6 л). Механическая часть").

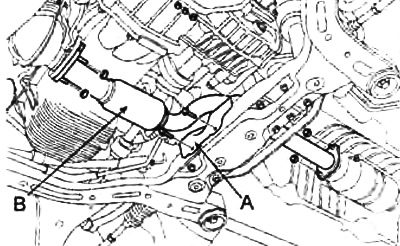

4. Снимите приемную трубу системы выпуска (В) и теплозащитный экран (А).
5. Снимите выпускной коллектор.

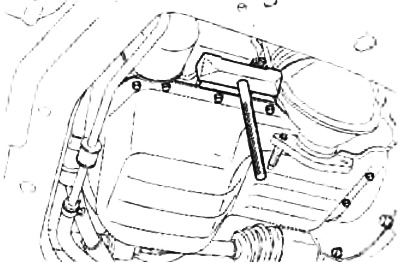

6. Отверните болты и при помощи резака отделите масляный поддон от блока цилиндров.
- Момент затяжки — 10-25 Нм
7. Установите масляный поддон.
а) Тщательно очистите сопрягаемые поверхности.

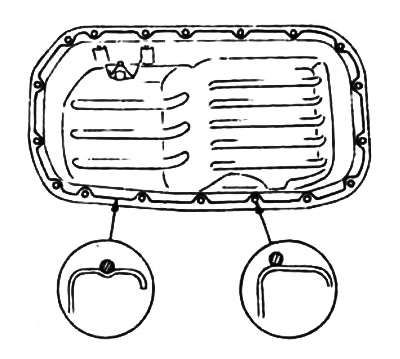

б) Нанесите герметик непрерывной полоской диаметром приблизительно 4 мм по всему фланцу верхней части масляного поддона, как показано на рисунке.
- Герметик — MS 721-40А или эквивалент
Внимание:
- Установите и закрепите масляный поддон в течение 5 минут после нанесения герметика.
- Наносите указанное количество герметика, чтобы при затягивании поддона герметик не выдавливался за пределы фланца.
- После сборки подождите по крайней мере 0, минут перед заливкой моторного масла в двигателе.
в) Установите масляный поддон и затяните болты его крепления номинальным моментом.
- Момент затяжки — 10-12 Нм
8. Дальнейшая установка производится в порядке, обратном снятию.
