Проверка индикатора зарядки аккумуляторной батареи
1. Прогрейте двигатель, затем заглушите его.
2. Выключите дополнительное оборудование (вентилятор отопителя и т.д.).
3. Проверьте, что индикатор зарядки аккумуляторной батареи загорается при повороте ключа в замке зажигания в положение "ON" (ВКЛ).
4. Проверьте, что индикатор зарядки аккумуляторной батареи гаснет после запуска двигателя.
5. Если индикатор зарядки аккумуляторной батареи не гаснет при работающем двигателе, то обратитесь к разделу "Поиск неисправностей по их признакам".
Проверка падения выходного напряжения генератора
Данная проверка необходима для оценки состояния проводки от вывода "В" генератора до положительной клеммы аккумуляторной батареи.
Подготовка к проверке
1. Переведите ключ замка зажигания в положение "OFF" (ВЫКЛ).
Примечание: для точного определения неисправности в местах соединений убедитесь, что при выполнении проверки не повреждены оба вывода и соединения!

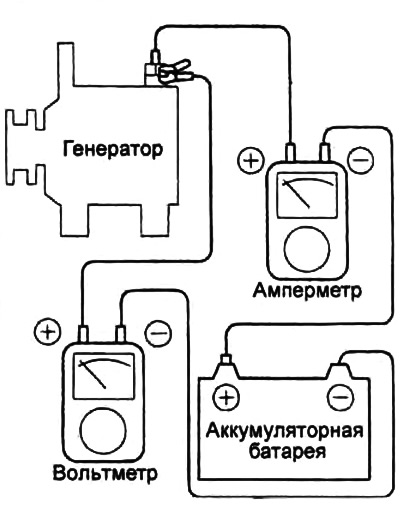

2. Подсоедините цифровой вольтметр к выводу "В" генератора и положительной клемме аккумуляторной батареи. Подсоедините провод "плюса" вольтметра к выводу "В" генератора, а провод "минуса" вольтметра к положительной клемме аккумуляторной батареи.
Условия проведения проверки
1. Запустите двигатель.
2. Считывайте показания вольтметра при работающем на холостом ходу двигателе и включенной нагрузке на генератор (фары головного света, вентилятор отопителя и т.д.).
Анализ результатов
1. Вольтметр должен показывать падение напряжения, соответствующее номинальному значению.
- Номинальное значение — максимум 0,2 В
2. Если величина падения напряжения больше номинального значения (больше 0,2 В), то причиной, скорее всего, является неисправность в проводке. В этом случае проверьте проводку между выводом "В" генератора и положительной клеммой аккумуляторной батареи (включая плавкую вставку). Проверьте отсутствие неисправности (плохого контакта) в разъемах и соединениях, изменения цвета изоляции проводов (следствие перегрева) и т.д. Устраните неисправность и произведите повторную проверку.
3. После завершения проверки дайте двигателю поработать на холостом ходу. Выключите фары головного света, электровентилятор отопителя и другие нагрузки затем поверните ключ замка зажигания в положение "OFF" (ВЫКЛ).
Проверка тока отдачи генератора
Данный тест определяет, соответствует ли ток отдачи генератора номинальному значению.
Подготовка к проверке
1. Перед началом теска выполните следующие проверки и, при необходимости, устраните неисправность.
а) Проверьте состояние аккумуляторной батареи, установленной на автомобиле.
Примечание:
- Аккумуляторная батарея, используемая при проведении данной проверки, должна быть слегка разряжена.
- Полностью заряженная аккумуляторная батарея не подходит для точного проведения данной проверки, так как создаваемая нагрузка будет недостаточной.
б) Проверьте натяжение ремня привода навесных агрегатов.
в) Проверьте плавкие предохранители.
г) Проверьте отсутствие посторонних шумов при работе генератора.
2. Переведите ключ замка зажигания в положение "OFF" (ВЫКЛ).
3. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
4. Отсоедините штатный провод от вывода "В" генератора.
5. Подсоедините амперметр (постоянного тока, с диапазоном 0-150 А) последовательно между выводом "В" генератора и его штатным проводом. Убедитесь, что провод "минуса" амперметра подсоединены к штатному проводу, отсоединенному от генератора.
Примечание: надежно и плотно закрепляйте каждое соединение, т.к. на выводы будет подаваться ток большой силы. Не используйте зажимов (типа "крокодил") при подсоединении к электрической цепи.

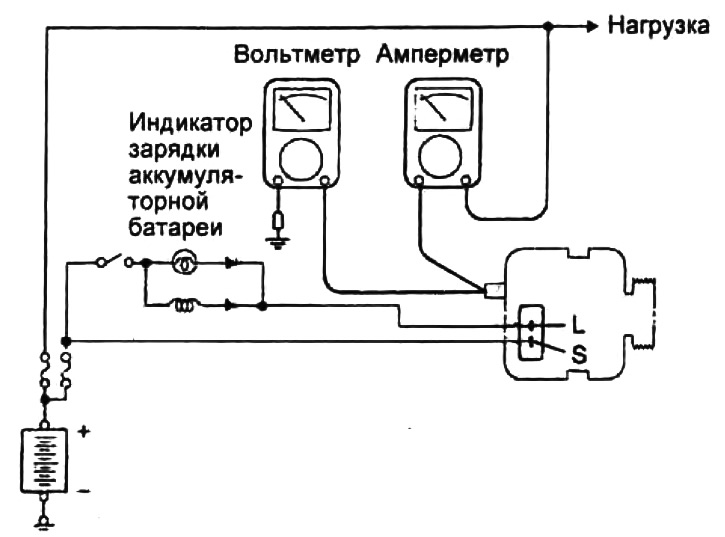

Схема для проверки тока отдачи генератора.

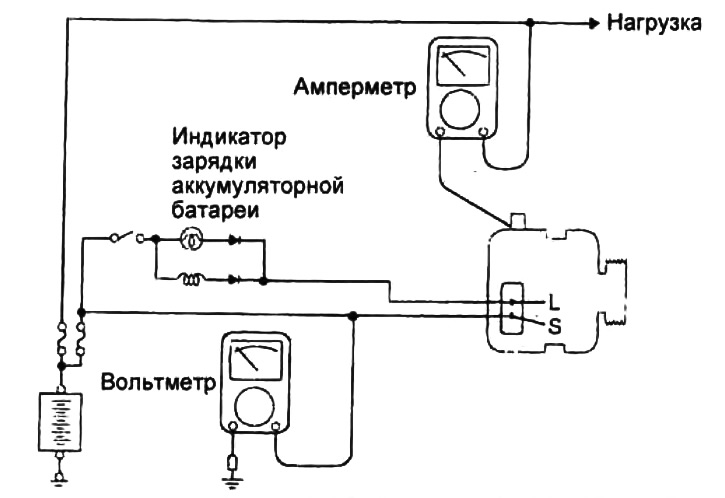

Схема для проверки регулируемого напряжения.
Анализ результатов
1. Показаны амперметра должны быть выше предельного допустимого значения. Если показания амперметра ниже предельно допустимого значения, и при этом цепь вывода "В" генератора исправна, то снимите генератор с автомобиля и произведите его проверку на стенде.
- Предельно допустимое значение — минимум 63,0 А
Примечание:
- Номинальная сила отдачи генератора выбита на табличке, прикрепленной к корпусу генератора.
- Величина тока отдачи изменяется в зависимости от нагрузки на генератор и температуры корпуса генератора. Поэтому номинальная сила отдачи может быть не достигнута. В подобных случаях для увеличения электрической нагрузки (для того, чтобы разрядить аккумуляторную батарею) включите на некоторое время дальний свет фар или подключите систему наружного освещения другого автомобиля.
- Номинальное значение силы тока отдачи генератора может быть не получено также в результате перегрева корпуса генератора или слишком высокой температуры окружающего воздуха. В таких случаях дайте генератору охладиться, и выполните проверку повторно.
2. После завершения проверки тока отдачи генератора постепенно снизьте обороты коленчатого вала двигателя до оборотов холостого хода, затем выключите зажигание.
3. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
4. Снимите амперметр, вольтметр и контрольный тахометр.
5. Подсоедините штатный провод к выводу "В" генератора.
6. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
Проверка регулируемого напряжения (проверка регулятора напряжения)
Данная проверка определяет, правильно ли регулятор напряжения генератора управляет выходным напряжением генератора.
Подготовка к проверке
1. Перед началом теста выполните следующие проверки и, при необходимости, устраните неисправность.
а) Проверьте, что установленная на автомобиле аккумуляторная батарея полностью заряжена.
Примечание: процедура проверки аккумуляторной батареи приведена в разделе "Аккумуляторная батарея".
б) Проверьте натяжение ремня привода навесных агрегатов.
в) Проверьте плавкие предохранители.
г) Проверьте отсутствие посторонних шумов при работе генератора.
2. Поверните ключ замка зажигания в положение "OFF" (ВЫКЛ).
3. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
4. Подсоедините цифровой вольтметр между выводом "В" генератора и "массой". Сначала подсоедините провод "плюса" вольтметра к выводу "В" генератора, затем провод "минуса" к подходящей "массе" (к кузову или отрицательной клемме аккумуляторной батареи).
5. Отсоедините штатный провод от вывода "В" генератора.
6. Подсоедините амперметр (постоянного тока, с диапазоном 0-150 А) последовательно между выводом "В" генератора и отсоединенным штатным проводом. Подсоедините провод "минуса" амперметра к отсоединенному штатному проводу.
7. Подсоедините контрольный тахометр согласно инструкции изготовителя, затем подсоедините провод к отрицательной клемме аккумуляторной батареи.
Процедура проверки
1. Включите зажигание и убедитесь, что вольтметр показывает указанное значение напряжения. Если вольтметр показывает 0 В, то либо произошел обрыв цепи между выводом "В" генератора и отрицательной клеммой аккумуляторной батареи, либо перегорела плавкая вставка.
- Номинальное значение — напряжение аккумуляторной батареи
2. Выключите все освещение и дополнительное электрооборудование. Запустите двигатель.
3. Установите частоту вращения коленчатого вала двигателя 2500 об/мин. Считайте показания вольтметра, когда ток отдачи генератора составляет 10А или менее.
Анализ результатов
1. Если показания вольтметра соответствуют номинальным значениям регулируемого напряжения, приведенным в таблице, то регулятор напряжения исправен. Если показания вольтметра не соответствуют диапазону номинальных значений, то неисправен либо регулятор напряжения, либо генератор.

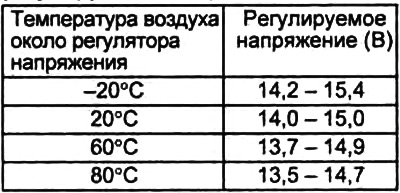

Таблица. Номинальные значения регулируемого напряжения.
2. После завершения проверки постепенно снизьте обороты коленчатого вала двигателя до оборотов холостого хода, затем выключите зажигание.
3. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
4. Отсоедините амперметр, вольтметр и контрольный тахометр.
5. Подсоедините штатный провод к выводу "В" генератора.
6. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
