Регулировка осевого зазора шестерни привода

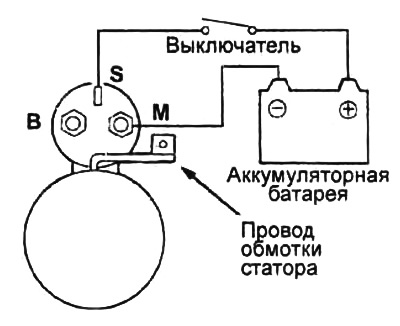

1. Отсоедините провод обмотки статора от вывода "М" тягового реле.
2. Подсоедините провод от положительной клеммы аккумуляторной батареи к выводу "S" тягового реле стартера и провод от отрицательной клеммы аккумуляторной батареи к выводу "М".
3. Установите выключатель в положение "ВКЛ", при этом шестерня привода стартера выдвинется вперед до упора.
Внимание: данную проверку необходимо производить быстро, не более 10 секунд, для предотвращения перегорания обмотки стартера.
Проверка втягивающей обмотки тягового реле
1. Отсоедините провод обмотки возбуждения от вывода "М" тягового реле стартера.

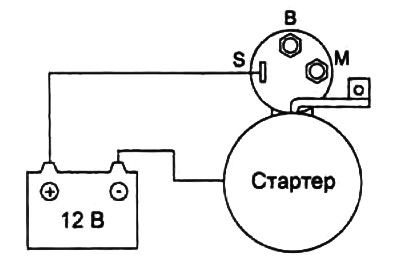

2. Подсоедините провод от положительной клеммы аккумуляторной батареи к выводу "S" тягового реле стартера, а провод от отрицательной клеммы аккумуляторной батареи к выводу "М" и корпусу стартера.
Внимание: выполните проверку в течение 10 секунд, при большем времени проверки возможно повреждение обмотки тягового реле.
3. Убедитесь, что шестерня привода выдвинулась вперед. Если шестерня привода не выдвинулась, то замените тяговое реле,
Проверка удерживающей обмотки тягового реле
1. Отсоедините провод обмотки возбуждения от вывода "М" тягового реле стартера.
2. Подсоедините провод от положительной клеммы аккумуляторной батареи к выводу "S" тягового реле стартера и провод от отрицательной клеммы аккумуляторной батареи к корпусу стартера.
Внимание: выполните проверку в течение 10 секунд. При большем времени проверки возможно повреждение обмотки тягового реле.
3. Вручную выдвиньте ведущую шестерню до упора (до ограничительного кольца).
4. Если ведущая шестерня остается в выдвинутом положении, то удерживающая обмотка исправна, Если же шестерня втягивается, то имеется обрыв в удерживающей обмотке, В этом случае замените тяговое реле.
Проверка возврата якоря тягового реле
1. Отсоедините провод обмотки статора от вывода "М" тягового реле,
2. Подсоедините провод от положительной клеммы аккумуляторной батареи к выводу "S" тягового реле стартера.
Внимание: выполните проверку в течение 10 секунд. При большем времени проверки возможно повреждение обмотки тягового реле.
3. Выдвиньте рукой ведущую шестерню и отпустите, Если шестерня сразу же возвращается в исходное положение, то тяговое реле исправно. Если этого не происходит, то замените тяговое реле.
Внимание: будьте осторожны при выполнении данной операции, чтобы ведущая шестерня не защемила вам пальцы.
Проверка работы стартера без нагрузки

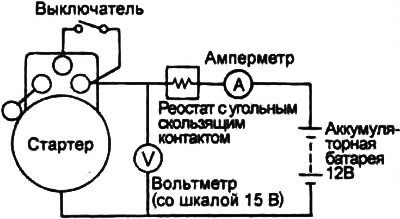

1. Подсоедините стартер, аккумуляторную батарею, амперметр, вольтметр и реостат, как показано на рисунке.
2. При повороте ключа в положение "ON" и при максимальном сопротивлении реостата стартер должен вращаться свободно и равномерно. С помощью реостата обеспечьте показание вольтметра в 11,5 В.
3. Убедитесь, что после приведенных выше регулировок максимальная сила тока и обороты соответствуют техническим данным стартера.
- Максимальная сила тока — 60 А и ниже
- Частота вращения (минимум) — 4350 об/мин
4. Если работа стартера или максимальная сила тока отличаются от нормы (малый ток при высоких оборотах), то, возможно, присутствует одна из приведенных ниже неисправностей.
а) Если присутствует большой ток при низких оборотах, то возможен дефект подшипников, механический контакт якоря и статора, замыкание на корпус стартера обмоток якоря и/или статора.
б) Если присутствует большой ток и стартер не вращается, то возможно замыкание на корпус стартера обмоток тягового реле или якоря, заклинивание подшипников.
в) Если ток отсутствует и шестерня привода (стартер) не вращается, то возможен дефект обмоток якоря и/или статора, дефект щеток и/или коммутатора.
г) Если присутствует малый ток при низких оборотах, то возможен плохой контакт в местах вывода обмотки возбуждения,
д) Если присутствует большой ток при высоких оборотах, то возможно замыкание обмотки возбуждения.
