Диагностика АКПП (Kia Rio JB)

Поиск неисправностей АКПП

Примечание:

• Неисправности автоматической коробки передач могут быть вызваны неправильным техническим обслуживанием, неправильной регулировкой или неисправностью электронной системы управления АКПП, механической неисправностью КПП, неисправностью гидросистемы управления АКПП, недостаточной мощностью двигателя или комбинацией данных неисправностей. Поэтому перед началом проверки необходимо определить область возникновения неисправности (двигатель, система управления или коробка передач).
• Поиск неисправностей должен начинаться с простейших операций и продолжаться в порядке нарастания сложности.

1. Проверьте наличие признаков неисправностей АКПП и условия, при которых они возникают.

2. Считайте диагностические коды неисправностей. Запишите коды неисправностей, а затем удалите коды из памяти электронного блока управления АКПП.

3. Выполните основные проверки и регулировки (проверка давления в шинах, проверка уровня и состояния рабочей жидкости АКПП, проверка механизма управления АКПП и т.д.), для которых отклонение от нормы может быть легко определено.

Примечание: анализ результатов проверки уровня рабочей жидкости АКПП:

• Если уровень рабочей жидкости АКПП ниже требуемого, то насос АКПП будет захватывать рабочую жидкость вместе с воздухом, что приведет к различным неисправностям. Пузырьки воздуха, попавшие в гидросистему АКПП, являются причиной вспенивания масла. Это станет причиной неустойчивого давления в гидросистеме, что в свою очередь приведет к запаздыванию при переключении передач (позднее включение передач) и пробуксовке муфт или тормозов и т.д.
• Если уровень рабочей жидкости АКПП выше требуемого, то за счет вращения шестерен планетарных механизмов возникнет обильное пенообразование, что в результате приведет к таким же последствиям, как и в случае низкого уровня рабочей жидкости АКПП, и станет причиной преждевременного ухудшения состояния рабочей жидкости.
• В обоих случаях воздушные пузырьки являются причиной перегрева. окисления рабочей жидкости и отложения лака, который выводит из строя клапаны, муфты и исполнительные механизмы. Вспенивание также приводит к выбросу рабочей жидкости через сапун картера АКПП, что ошибочно принимают за утечки.

4. Проведите дорожный тест для определения необходимости дальнейшей диагностики АКПП.



а) Проверьте правильность переключения передач. Проверьте электрическую часть системы управления, если переключение передач соответствует норме.

б) Убедитесь в том, что неисправность относится только к АКПП. При наличии шума или вибрации возможными источниками могут быть компрессор, двигатель и т.д.

5. Считайте диагностические коды неисправностей (повторно).

а) Если коды неисправностей выводятся при наличии признака неисправности, то обратитесь к подразделу "Считывание диагностических кодов неисправностей".

б) Если коды неисправностей не выводятся, то обратитесь к подразделу "Поиск неисправностей по их признакам".

6. Если возможной причиной является неисправность в электронной системе управления АКПП, то с помощью тестера или осциллографа проверьте входные и выходные сигналы электронного блока управления АКПП.

а) Если присутствуют некорректные входные и выходные сигналы электронного блока управления АКПП, то проверьте электропроводку по соответствующей электросхеме.

б) Если при проверке электропроводки неисправности не обнаружено, то проверьте отдельные компоненты системы.

7. Если сигналы электронной системы управления в норме или если возможной причиной является неисправность в гидросистеме управления АКПП, то проверьте давление в гидросистеме управления АКПП (гидравлический тест). Если состояние гидравлической системы отличается от требуемого, то проверьте работу элементов АКПП (см. подраздел "Проверка механических систем АКПП").

8. Если давление в гидросистеме управления АКПП соответствует норме или если возможной причиной является неисправность в основной системе АКПП (механическая часть), то выполните проверку двигателя и гидротрансформатора на полностью заторможенном автомобиле (stall-test), определите неисправную деталь и произведите необходимый капитальный ремонт.



9. После завершения ремонта выполните дорожные испытания и убедитесь в том, что неисправность устранена.

Считывание диагностических кодов неисправностей

1. Подготовьте автомобиль к проверке.

а) Выключите все дополнительное оборудование.

б) Убедитесь в исправном состоянии аккумуляторной батареи, так как определение неисправности невозможно при низком напряжении аккумуляторной батареи.

в) Установите селектор АКПП в положение "N".

Внимание: не отсоединяйте аккумуляторную батарею до полного считывания результатов диагностирования, так как код неисправности будет удален из памяти электронного блока управления при отсоединении аккумуляторной батареи или разъема блока управления двигателем.

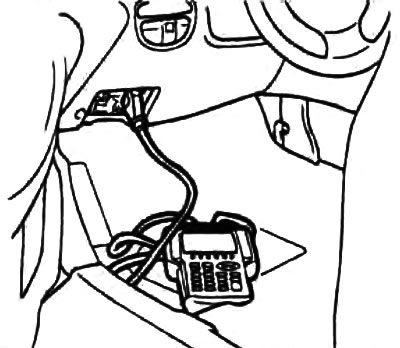

3. Подсоедините тестер к диагностическому разъему.

Внимание: перед подсоединением тестера выключите зажигание.

4. Включите зажигание и считайте диагностические коды.

5. Определите неисправность по диагностическому коду (см. таблицу "Коды неисправностей системы управления АКПП").

6. После завершения считывания диагностических кодов выключите зажигание и отсоедините тестер.

Пояснения по работе системы самодиагностики

1. Коды неисправностей.



а) Описание структуры стандартного диагностического кода неисправности приведено в главе "Система впрыска топлива".

б) В оперативную память электронного блока управления может быть записано максимум 10 диагностических кодов неисправностей (в порядке их появления).

в) В случае многократного появления какого-либо кода неисправности, он будет записан в память только одни раз.

г) Если количество записанных диагностических кодов неисправностей или условий появления неисправности превышает 10, то записанные ранее коды неисправностей будут заменяться в памяти новыми кодами в последовательности, начиная с самого раннего.

Внимание: не отсоединяйте аккумуляторную батарею до считывания диагностических кодов неисправностей или условий появления неисправности, так как в случае отсоединения аккумуляторной батареи они будут удалены из памяти электронного блока управления.

2. Автоматическое удаление кодов неисправностей из памяти.

Все диагностические коды неисправностей автоматически удаляются из памяти после того, как температура рабочей жидкости в АКПП 200 раз достигнет 50°C после записи последнего кода неисправности в память.

3. Принудительное удаление кодов неисправностей из памяти.

Для удаления кодов неисправностей отсоедините провод от отрицательной клеммы аккумуляторной батареи на 15 секунд или более.

Проверка электронного блока управления АКПП

1. Выполните проверку электронного блока управления АКПП в соответствии с таблицей "Проверка на выводах разъема электронного блока управления АКПП".

2. Расположение выводов в разъеме электронного блока управления АКПП приведено на соответствующем рисунке.
