Кожух сцепления
1. Проверьте концы лепестков диафрагменной пружины на отсутствие износа и неравномерность взаимного расположения.
2. Проверьте поверхность нажимного диска на отсутствие износа, трещин или обесцвечивания.
3. Проверьте отсутствие ослабления заклепок крепления элементов кожуха и при необходимости замените кожух сцепления в сборе.
Ведомый диск сцепления
1. Проверьте фрикционную поверхность ведомого диска сцепления на отсутствие ослабление заклепок, неравномерного контакта, ухудшения технического состояния из-за задиров, загрязнения маслом или смазкой, и замените ведомый диск при наличии дефектов.

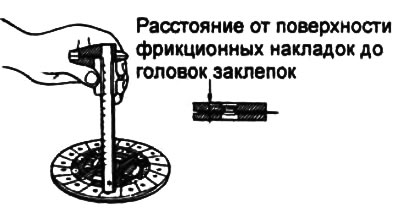

2. Измерьте расстояние от поверхности фрикционных накладок до головок заклепок ведомого диска сцепления и замените диск, если измеренная величина меньше предельно допустимого значения.
- Предельно допустимое значение — 2,1 мм
3. Проверьте демпферные пружины ведомого диска на отсутствие чрезмерного люфта и повреждений. При наличии дефектов замените диск.
4. Очистите шлицы входного вала КПП и установите ведомый диск сцепления. Ведомый диск сцепления
- Диаметр (Наружный х Внутренний) — 215 х 145 мм
- Толщина (в свободном состоянии) — 8,2±8,8 мм
5. Если ведомый диск сцепления перемещается не плавно или присутствует чрезмерный люфт, то замените диск сцепления и/или входной вал КПП.
Выжимной подшипник
Внимание: выжимной подшипник заполнен специальной смазкой. Не промывайте подшипник с помощью растворителя или масла.
1. Проверьте выжимной подшипник на отсутствие заедания, повреждения или постороннего шума при вращении. Также проверьте поверхность контакта выжимного подшипника с диафрагменной пружиной на отсутствие износа.
2. Замените подшипник, если поверхность контакта выжимного подшипника с вилкой выключения сцепления чрезмерно изношена.
Вилка выключения сцепления
Если поверхность контакта вилки выключения сцепления с выжимным подшипником чрезмерно изношена, то замените вилку выключения сцепления в сборе.
