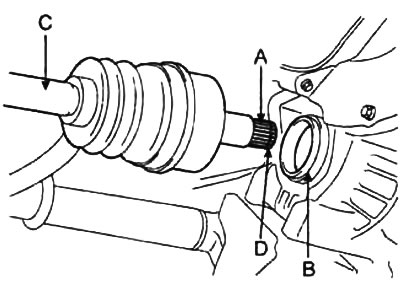

2. Перед установкой приводного вала (С), замените стопорное кольцо (D) на новое.
3. Установите приводной вал в КПП.
Примечание: для проверки того, что приводной вал полностью установлен в КПП убедитесь, что его нельзя извлечь руками.
4. Подсоедините приводной вал к ступице переднего колеса
Примечание: не повредите чехол приводного вала.

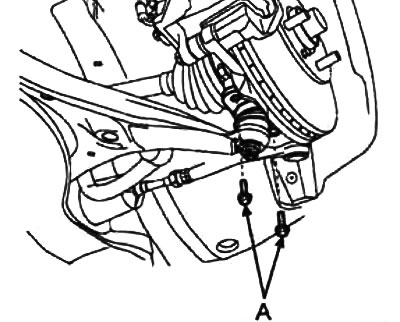

5. Подсоедините нижнюю шаровую опору к поворотному кулаку и затяните два болта (А).
- Момент затяжки — 100 - 120 Нм

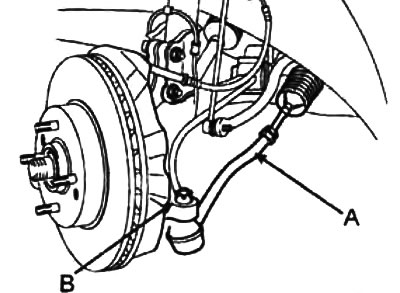

6. Подсоедините наконечник (А) рулевой тяги к поворотному кулаку (В), затяните гайку и установите новый шплинт.
- Момент затяжки — 16 - 34 Нм

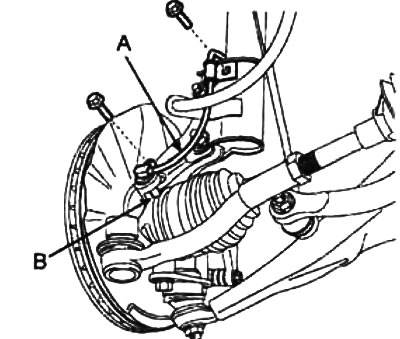

7. Подсоедините датчик (А) частоты вращения колеса к поворотному кулаку (В).
8. Установите шайбу, затяните гайку крепления приводного вала к ступице переднего колеса и установите шплинт.
- Момент затяжки — 200 - 260 Нм

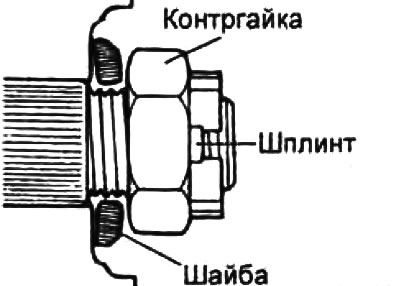

Примечание: убедитесь, что шайба приводного вала установлена, как показано на рисунке (сторона с фаской обращена к гайке).
9. Залейте масло или рабочую жидкость в коробку передач и установите передние колеса.
