Люк крыши автомобиля (Kia Sorento EX)

Снятие и установка

1. Перед началом снятия деталей выполните следующие операции:

а) Снимите центральную консоль крыши.

б) Снимите солнцезащитный козырек и вспомогательную ручку потолка.

в) Снимите отделку стоек.

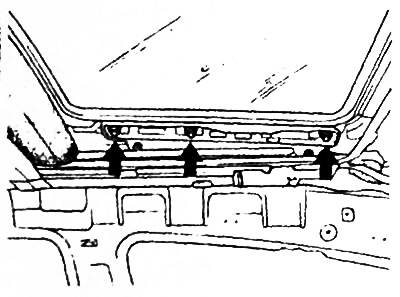

2. Отверните болты и снимите и снимите стекло люка.

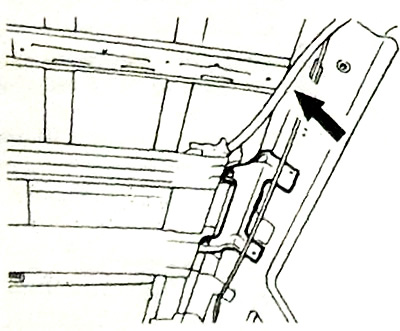

3. Отсоедините сливной шланг.

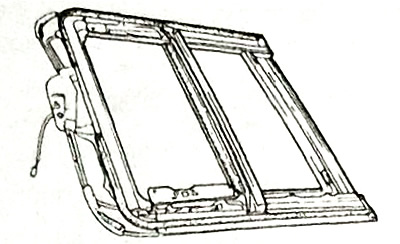

4. Отверните болты и гайки крепления люка крыши и снимите люк крыши в сборе.

Примечание: будьте осторожны при снятии люка крыши в сборе, осторожно вытягивайте его так, чтобы не повредить другие детали автомобиля.

5. Установка деталей производится в порядке, обратном снятию.

Проверка работы люка после установки

Если стекло крышки люка перемещается медленно, то выполните соответствующую проверку и регулировку.

а) Убедитесь, что аккумуляторная батарея полностью заряжена.



б) Убедитесь в отсутствии загрязнения (абразивных частиц) в узле салазок люка.

в) Убедитесь в отсутствии заклинивания крышки люка о панель крыши при открытии стекла крышки люка. Если крышка люка упирается в панель крыши, то полностью откройте стекло крышки люка и переместите стопор вперед.

Примечание: если стопор установлен слишком далеко впереди, то возможно появление неисправностей и протекания воды внутрь салона. Убедитесь, что зазор между стеклом крышки люка и панелью крыши не превышает 0,3 мм.

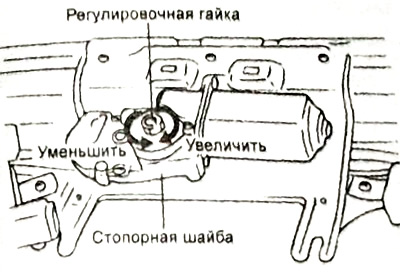

г) С помощью пружинного динамометра измерьте усилие, при котором фрикционная муфта электродвигателя начинает проскальзывать, и отрегулируйте его до величины 150 - 250 Н поворотом регулировочной гайки электродвигателя люка крыши.

д) После регулировки убедитесь, что регулировочная гайка, зафиксирована с помощью стопорной шайбы.

Проверка электродвигателя привода люка

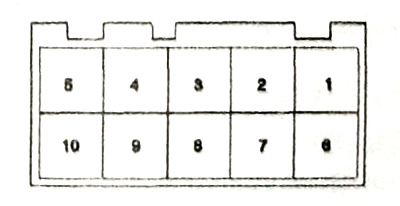

1. Подсоедините питание АКБ к выводам "3" и "10", а массу к выводу "5" разъема электродвигателя привода люка.

2. Проверьте электродвигатель привода люка.

а) Подсоедините питание АКБ к выводу "2" разъема электродвигателя и убедитесь, что люк будет наклоняться.

б) Подсоедините питание АКБ к выводу "6" и убедитесь, что люк будет закрываться.

в) Подсоедините питание АКБ к выводу "1" и убедитесь, что люк будет открываться.

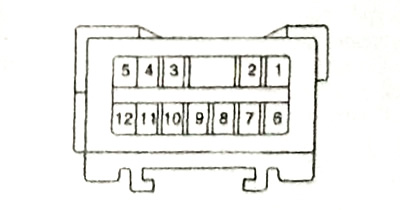

Проверка переключателя электропривода люка

1. Проверьте, что цепь замкнута между выводами "3" и "8", когда включены лампы местной подсветки.

2. Проверьте, что цепь замкнута между выводами "3" и "6", когда переключатель находится в положении "ОТКРЫТИЕ".

3. Проверьте, что цепь замкнута между выводами "3" и "7", когда переключатель находится в положении "ЗАКРЫТИЕ".

4. Проверьте, что цепь замкнута между выводами "3" и "11", когда переключатель находится в положении "НАКЛОН".

5. Проверьте, что цепь замкнута между выводами "3" и "12", когда переключатель находится в положении "ОПУСКАНИЕ".

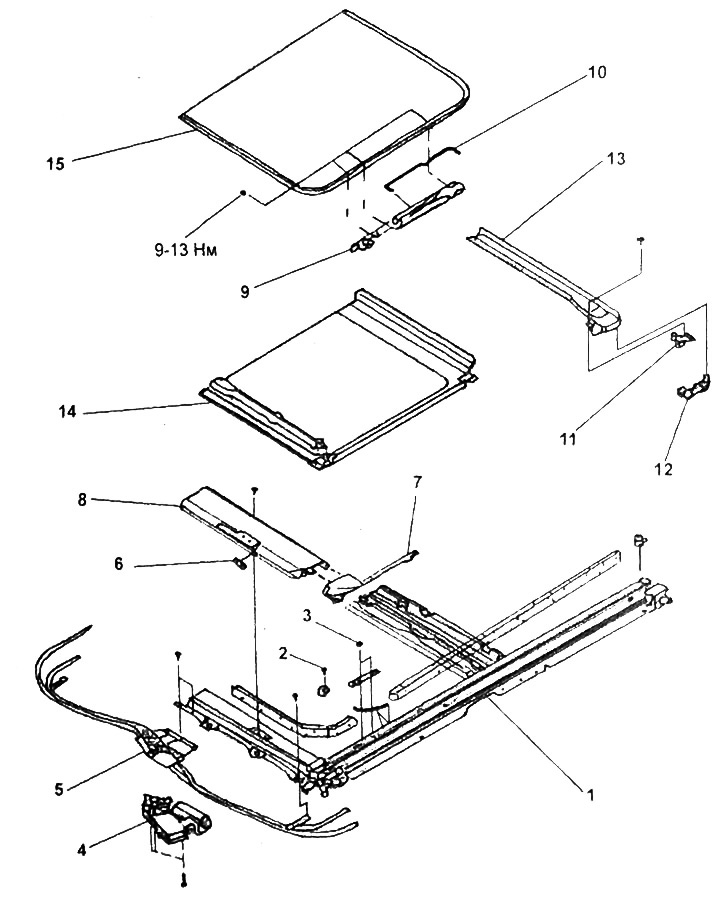

Разборка и сборка

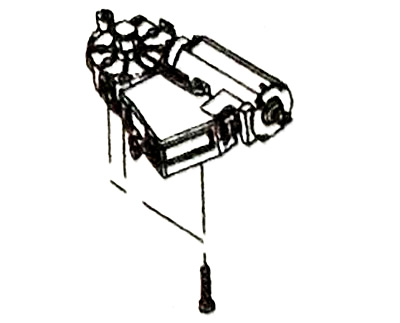

1. Отверните винты и снимите электродвигатель привода люка.

Внимание: перед снятием электродвигателя люка полностью закройте люк.

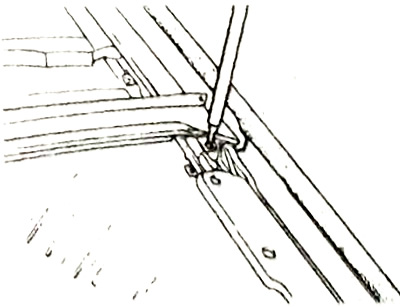

2. Снимите водоотводящий желоб.

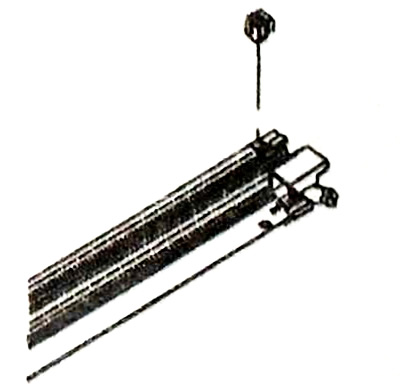

3. Снимите стопор.

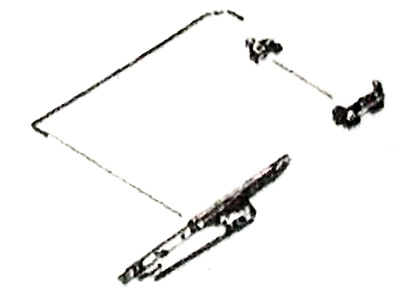

4. Снимите кронштейн водоотводящего желоба и направляющую люка.

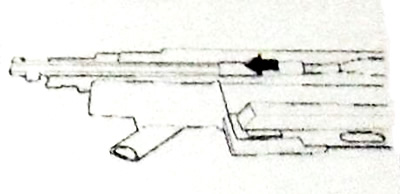

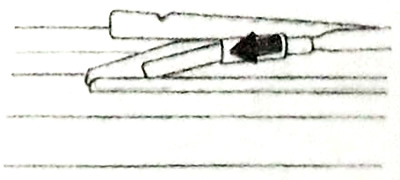

5. Снимите салазки люка, как показано на рисунках.

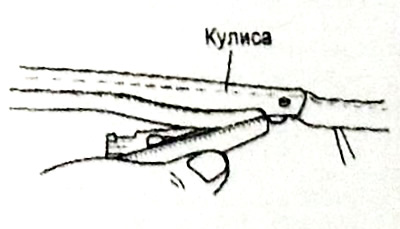

6. Снимите кулису и салазки люка.

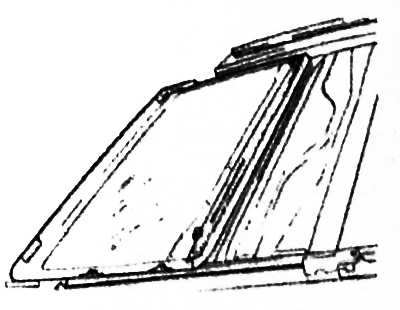

7. Снимите солнцезащитную шторку люка.

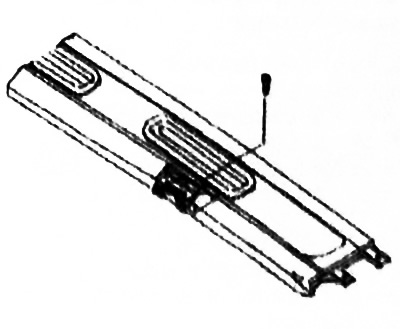

8. Снимите дефлектор.



9. Сборка осуществляется в порядке, обратном разборке.

Внимание:

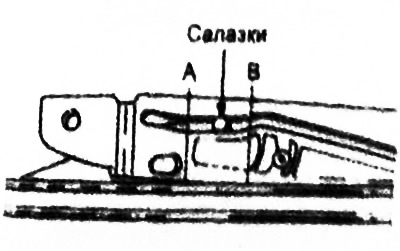

Устанавливайте салазки по центру между линиями "А" и "B" как показано на рисунке.

После установки деталей необходимо выполнить инициализацию электродвигателя привода люка.

Инициализация электродвигателя привода люка крыши Внимание: операции открытия и закрытия люка при неисправности электродвигателя привода приведены в соответствующем разделе главы "Руководство по эксплуатации".

Примечание: процедура инициализации электропривода люка производится в следующих, случаях:

Если после установки электродвигателя привода люка крыши положения полного закрытия крышки люка и электродвигателя привода люка не совпадают.

После операции открытия и закрытия люка при неисправности электродвигателя привода люка.

1. Отрегулируйте высоту установки стекла люка относительно панели крыши.

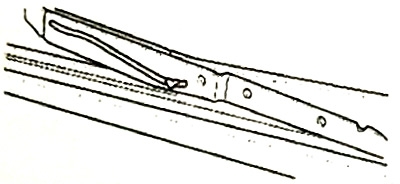

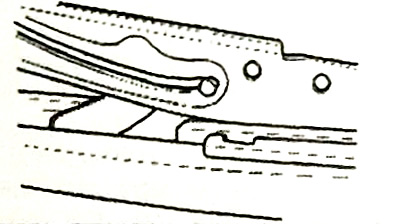

2. Нажмите и удерживайте переключатель люка со стороны "UP" в течение 3-5 секунд, при этом салазки люка должны переместиться на 5 мм вперед.





3. Повторно нажмите и удержите переключатель со стороны "UP". При этом люк откроется и закроется.



4. Инициализация люка будет завершена, если при полностью закрытом люке отпустить переключатель.

Регулировка

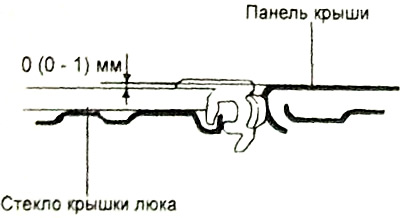

1. Отрегулируйте высоту установки стекла крышки люка относительно панели крыши.

Номинальные значения:

• Передняя кромка — 0 (-1,0-0) мм
• Задняя кромка — 0 (0 -1,0) мм

2. Если высота установки стекла крышки люка относительно панели крыши не соответствует номинальному значению, то отрегулируйте ее следующим образом.

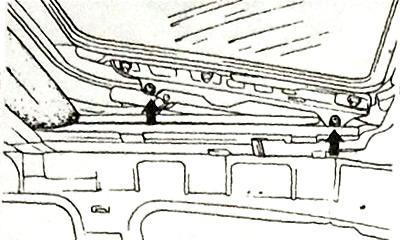

а) Ослабьте передний и задний винты. Отрегулируйте высоту установки стекла крышки люка относительно панели крыши.

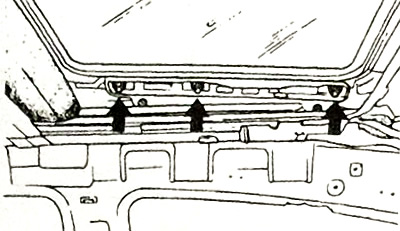

б) Ослабьте гайки крепления стекла крышки люка, отрегулируйте зазор между стеклом крышки люка и панелью крыши.
