Автономный отопитель (модели с двигателем D4CB) (Kia Sorento EX)

Общие сведения

1. Автономный отопитель включается автоматически при определенных условиях и обеспечивает дополнительный обогрев моторного отсека, а также салона автомобиля при низких температурах окружающего воздуха (ниже -2°C). Если хотя бы одно из приведенных ниже условий не будет удовлетворено, автоматическое включение отопителя не произойдет:

• Двигатель работает.
• Температура окружающего воздуха ниже -2°C.
• Температура охлаждающей жидкости ниже 68°C.

Примечание: автономный отопитель отключается, если температура воздуха на выходе от отопителя превысит 125°C или двигатель будет выключен.

2. Интенсивность нагрева воздуха отопителем (мощность отопителя) зависит от температуры охлаждающей жидкости.

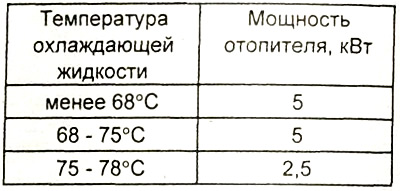

Таблица. Изменение мощности автономного отопителя в зависимости от увеличения температуры охлаждающей жидкости.

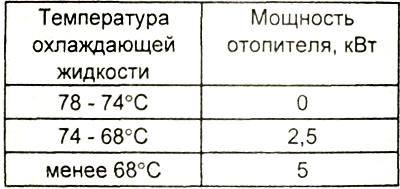

Таблица. Изменение мощности автономного отопителя в зависимости от понижения температуры охлаждающей жидкости.

Поиск неисправностей

Описание возможных неисправностей и их причины приведены в таблице "Неисправности автономного отопителя".

Снятие

1. Выньте предохранитель (20 А) автономного отопителя, расположенный в блоке предохранителей в моторном отсеке.

2. Уменьшите давление охлаждающей жидкости открыв крышку радиатора, затем слейте охлаждающую жидкость.

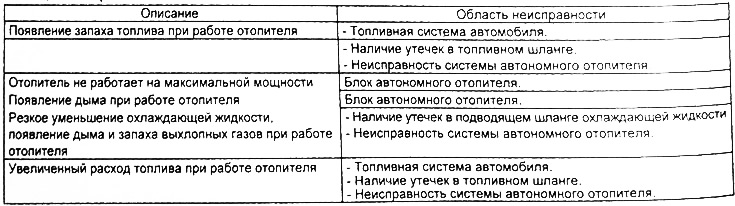

Таблица. Неисправности автономного отопителя.

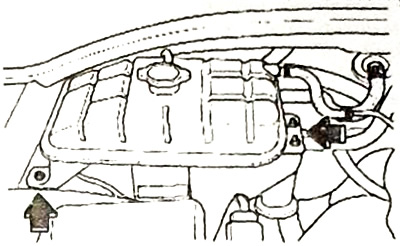

3. Отверните винты и снимите бачок охлаждающей жидкости, расположенный над блоком автономного отопителя.

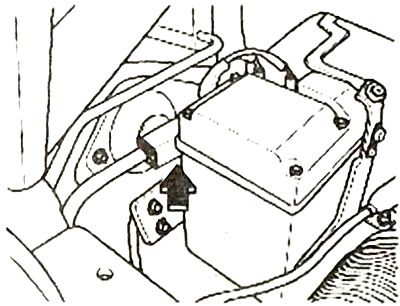

4. Отсоедините разъем блока управления автономным отопителем.



5. Ослабив зажим, отсоедините подводящий шланг охлаждающей жидкости к блоку автономного отопителя.



6. Ослабьте зажим топливного шланга со стороны топливного насоса, затем снимите его.

Внимание: несмотря на то, что количество оставшегося топлива в топливном шланге незначительно, будьте внимательны при выполнении данной операции во избежание разбрызгивания топлива.

7. Отсоедините отводящую трубку от блока автономного отопителя.

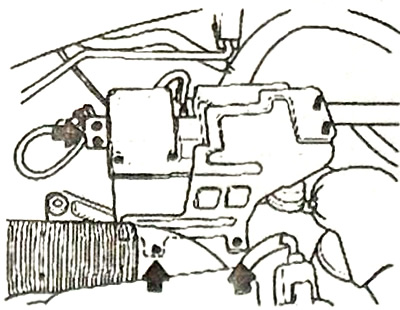

8. Отверните болты и снимите блок автономного отопителя.

Установка

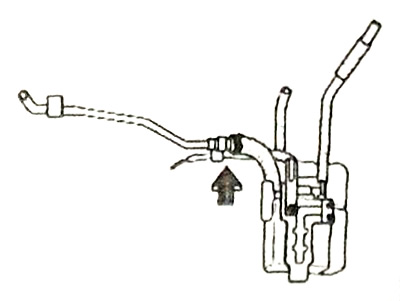

1. Подсоедините отводящую трубку к блоку автономного отопителя.



2. Установите блок автономного отопителя.

3. Подсоедините разъем блока управления автономным отопителем.

4. Подсоедините топливный шланг и подводящий шланг охлаждающей жидкости.

5. Установите бачок охлаждающей жидкости.

6. Залейте охлаждающую жидкость в бачок.

Примечание: после завершения операций установки убедитесь в отсутствии утечек топлива и охлаждающей жидкости.

Разборка и сборка

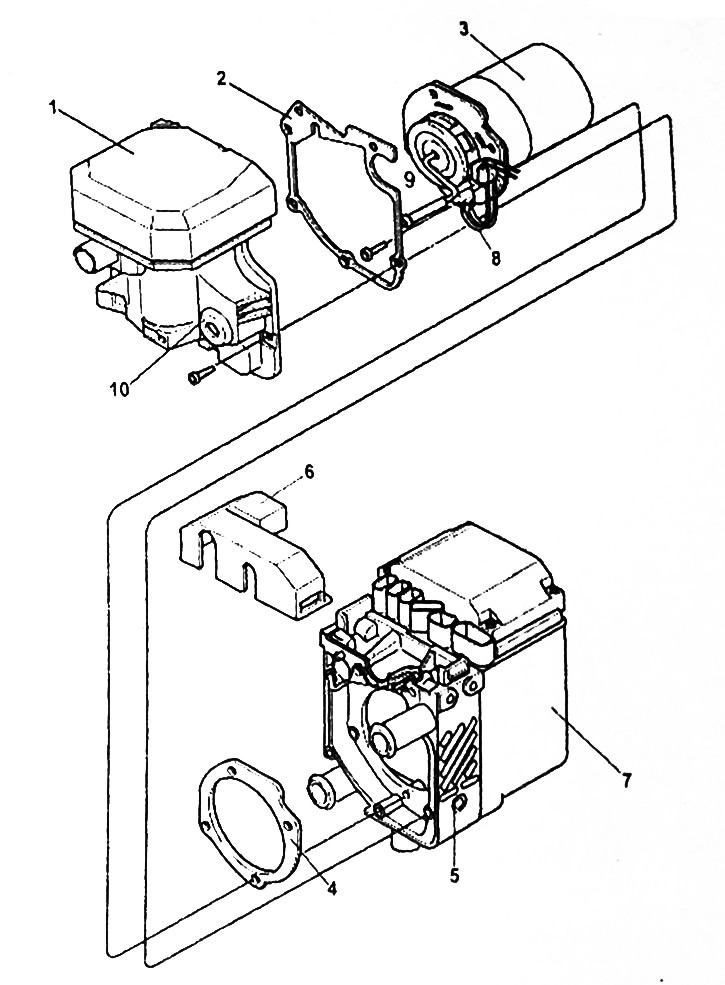

Выполните разборку и сборку автономного отопителя руководствуясь рисунком "Разборка автономного отопителя".
