Проверка конденсатора
1. Проверьте ребра трубок конденсатора на отсутствие повреждения или засорения. Если обнаружено засорение, то промойте данные места водой и продуйте сжатым воздухом. Если обнаружена деформация (изгиб), то осторожно распрямите деформированные ребра с помощью отвертки или плоскогубцев.
2. Проверьте штуцеры и другие места соединений конденсатора на отсутствие утечек. При необходимости отремонтируйте или замените детали.
Проверка электровентилятора конденсатора
1. Проверьте состояние выводов разъема электродвигателя вентилятора конденсатора.

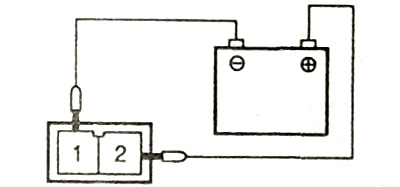

2. Подведите питание от аккумуляторной батареи к выводам электродвигателя вентилятора, как показано на рисунке и проверьте плавность вращения вентилятора.
Проверка ресивера-осушителя
1. С помощью детектора утечек проверьте герметичность плавкой пробки и штуцеров ресивера-осушителя.
2. Запустите двигатель и установите повышенную частоту вращения холостого хода (обороты прогрева). Включите кондиционер и проверьте температуру трубок на входе и выходе ресивера. Если ощущается значительная разница температур, то замените ресивер-осушитель.
Снятие и установка
1. Отверните болты крепления и снимите электровентилятор конденсатора в сборе.
2. Отсоедините трубопроводы системы кондиционирования, установите заглушки на отверстия трубок и штуцеров. Отверните болты крепления и снимите конденсатор в сборе.

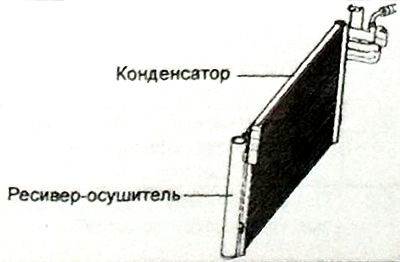

Внимание: немедленно закройте пробками отсоединенные патрубки для предотвращения попадания влаги и загрязнений в систему.
3. Установка производится в порядке, обратном снятию.
Внимание:
Не снимайте пробки с компонентов до тех пор, пока компоненты не будут готовы к подсоединению.
Выполните вакуумирование системы и заправку системы хладагентом, затем проверьте систему кондиционирования.
Проверка тройного выключателя по давлению (двигатели G4JS и G6CU)

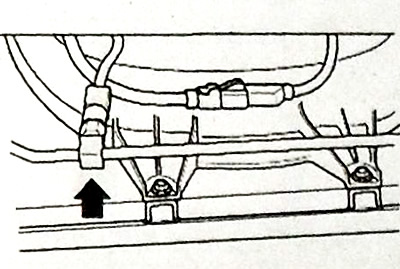

1. Тройной выключатель по давлению хладагента расположен на трубопроводе высокого давления.
2. Тройной выключатель по давлению представляет собой комбинацию выключателей низкого, среднего и высокого диапазона давлений.
а) Выключатель по низкому давлению отключает компрессор кондиционера при падении давления в системе ниже нормы.
б) Выключатель по высокому давлению отключает компрессор кондиционера если давление в системе выше нормы.
в) Выключатель по средней величине давления служит для определения состояния перегрева системы кондиционирования. Выключатель при перегреве системы включает вентиляторы конденсатора и радиатора на максимальную частоту вращения.

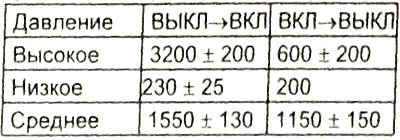

Таблица характеристик (давление срабатывания) выключателя (кПа).

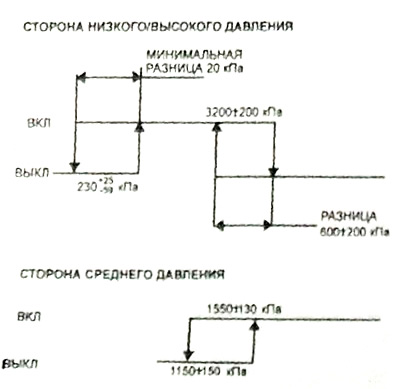

Схема работы выключателя по давлению хладагента.

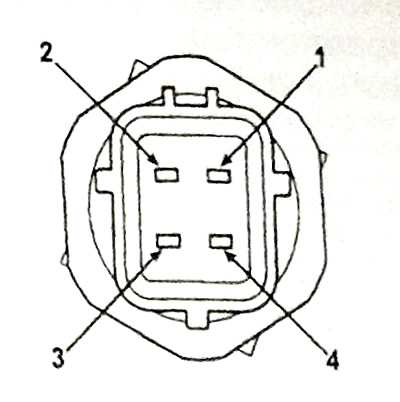

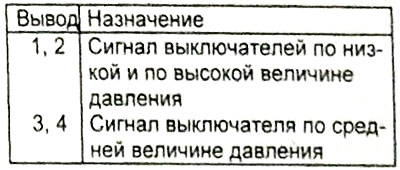

Разъем тройного выключателя по давлению.
Проверка двойного выключателя по давлению (двигатель D4CB)

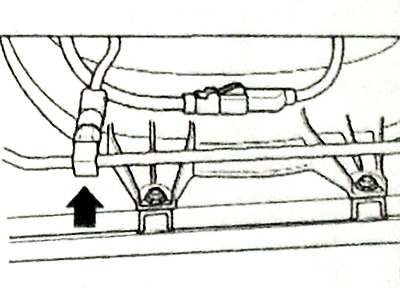

1. Двойной выключатель по давлению хладагента расположен на трубопроводе высокого давления.
2. Двойной выключатель по давлению представляет собой комбинацию выключателей низкого и высокого диапазона давлений.
а) Выключатель по низкому давлению отключает компрессор кондиционера при падении давления в системе ниже нормы.
б) Выключатель по высокому давлению отключает компрессор кондиционера если давление в системе выше нормы.

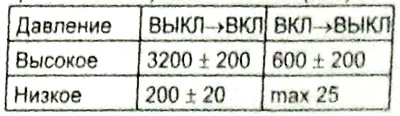

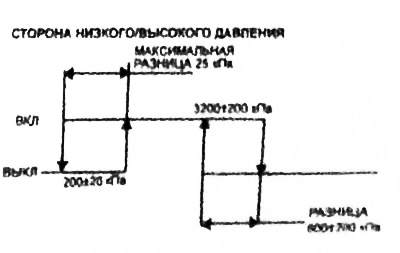

Таблица характеристик (давление срабатывания) выключателя (кПа).
 |
 |
